底壁铣做 2D 外形全开时，先区分选壁、选底和厚度关系

发布于 2026-08-310 次浏览

答案

2D 外形全开要先判断几何体属于外形还是槽底。

先确认要加工的是开放外形、封闭槽，还是有明确底面的区域。
外形类加工优先检查部件轮廓或壁选择。
槽类区域可以选底面，并检查底面厚度。
生成刀路后回放，确认空区域、侧壁和底面没有漏加工。
如果没有底面却强行选底，容易出现刀路不完整。

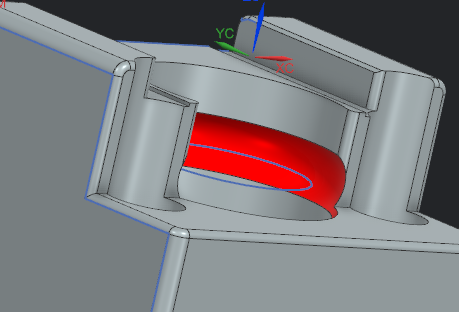

底壁铣外形全开示例 — 外形全开要结合轮廓、壁和底面条件一起判断。

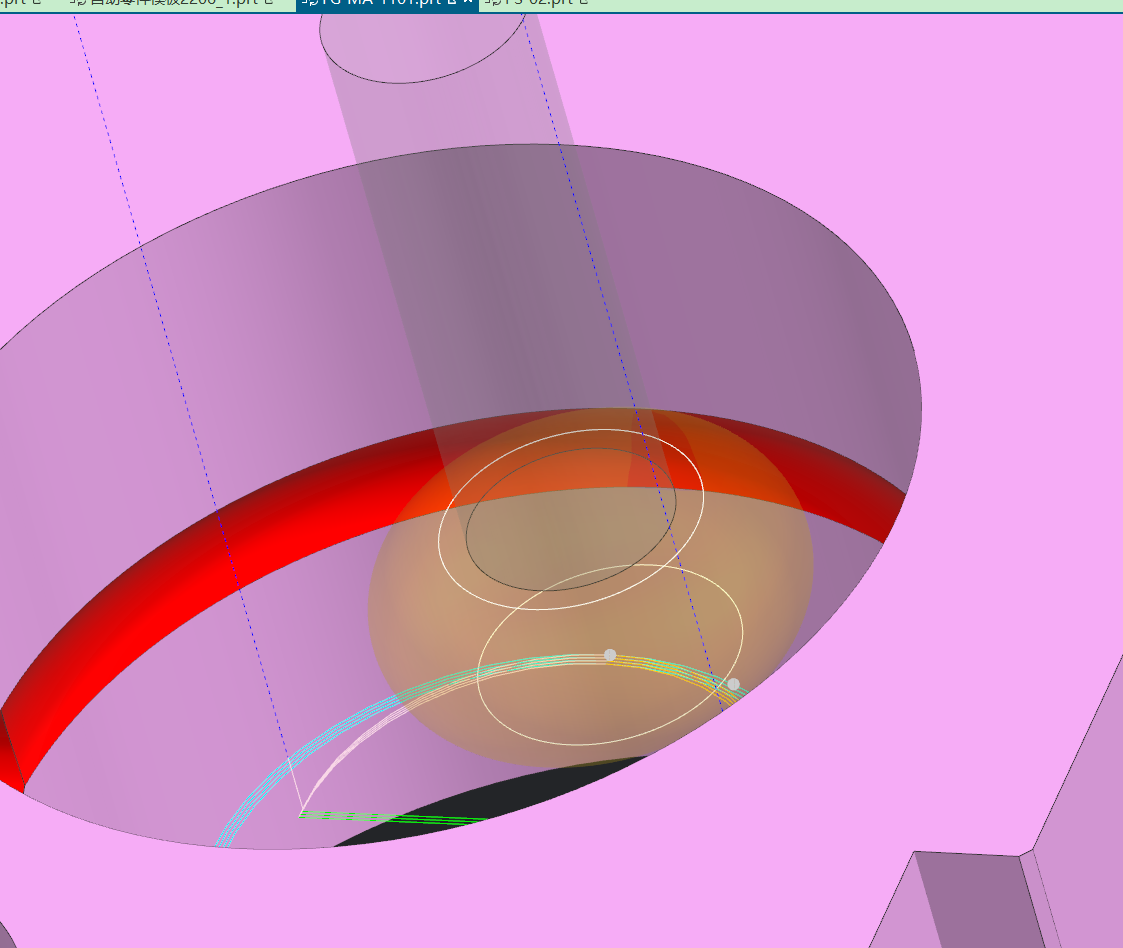

底壁铣区域判断 — 槽类和外形类区域的选择方式不要混用。
