自动出图的原始图框模板在哪个目录？
正文

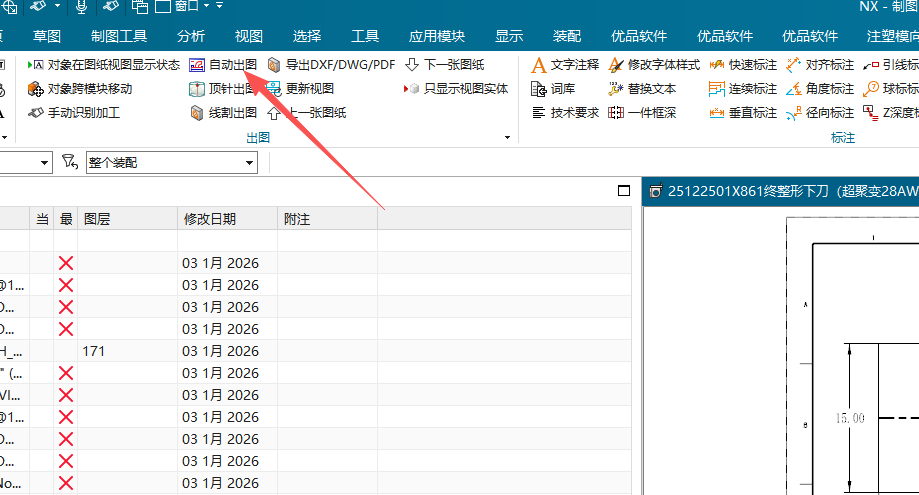

自动出图使用的原始图框通常保存在模圣模板目录中。
D:\MS_NXTOOLS\Template\Drafting\draw
- 关闭正在使用相关模板的 NX 文件。
- 备份
draw目录。 - 在副本中修改图框、标题栏或制图模板。
- 重新执行自动出图，检查图层、字体、比例和字段映射。
安装位置被自定义过时，实际盘符或根目录可能不同，应从当前模圣安装目录向下查找同名路径。
补充：制图模板 draw 目录
需要修改自动出图或制图相关模板时，可以检查安装目录下的 D:\MS_NXTOOLS\Template\Drafting\draw。如果更改后没有生效，要确认当前功能调用的模板目录是否就是这一份。
补充：导入自己的图框时先找制图模板位置
想让自动出图使用自己的图框时，优先从制图模板目录和制图相关配置入手。替换或新增模板后，需要确认功能调用的图框文件就是修改后的那一份。
补充：制图模板 PRT 与自动出图图框目录要分开确认
如果找的是自动出图图框，常见位置是 D:\MS_NXTOOLS\Template\Drafting\draw；如果找的是程序单相关的 UG 制图模板 PRT，可检查 D:\MS_NXTOOLS\MosmData\MsAutoCamMassed\SysSource\ProgramSheet\Template\DrawPrt。两类模板不要混在一起替换，修改前先备份对应目录。
补充：自动出图图框 PRT 模板位置
自动出图使用的图框 PRT 模板可先到 D:\MS_NXTOOLS\Template\Drafting\draw 查找。修改前建议复制备份，避免升级或误改后无法恢复。
补充：CAD 中文乱码可检查字体替换和字体库
导入 CAD 或打开图纸后中文不显示、乱码或变成方块，常见原因是缺少原图使用的字体。可以把字体库放到指定路径，或在字体替换设置中指定本机已有的中文字体。
- 先确认缺失的是 CAD 字体还是系统字体。
- 把字体库按说明放入对应目录。
- 打开字体替换或字体映射设置。
- 为缺失字体指定可用中文字体。
- 重新打开图纸验证中文是否恢复。
补充：自动出图图框 PRT 模板目录
需要修改自动出图图框时，可以先检查 D:\MS_NXTOOLS\Template\Drafting\draw 目录。该目录通常保存自动出图使用的图框 PRT 模板。
- 进入
D:\MS_NXTOOLS\Template\Drafting\draw。 - 先备份原图框 PRT 文件。
- 复制一份模板进行测试修改。
- 用简单零件测试自动出图，确认标题栏、视图、比例和标注正常。
- 测试通过后再替换正式图框模板。
补充：自动出图通常没有全自动标注尺寸
模圣自动出图可辅助生成图纸和视图，但通常不能自动完成所有尺寸标注。需要完整尺寸时，仍要结合 NX 制图标注、PMI 或人工检查补充。
- 先用自动出图生成视图和基础图纸。
- 检查图纸是否满足加工或检验需求。
- 需要尺寸时，用 NX 制图标注或 PMI 补充。
- 复杂零件不要只依赖自动出图结果。
- 输出 PDF 或 CAD 前再做一次尺寸检查。
补充：自动出图没有自动剖视时，剖视仍需手动处理
自动出图能完成常规视图、标注或程序单图纸相关输出，但剖视图不一定能自动完成。需要剖视表达时，当前更稳妥的做法是先手动创建剖视，再结合模板或出图流程输出。
- 先确认当前自动出图模板是否有剖视相关配置。
- 没有自动剖视入口时，在 NX 制图中手动创建剖视图。
- 调整剖切位置、方向和显示比例。
- 再执行自动出图或程序单输出。
- 输出后检查剖视图是否在模板区域内。
