模圣出图能自动标注尺寸吗？

答案

自动出图可以提高视图、图框、程序单图形等输出效率，但不应理解为自动完成所有尺寸标注。完整尺寸、公差、工艺说明等内容，仍需要结合制图模板、变量配置或人工标注。

1. 需要快速生成视图时，可使用自动出图或程序单出图能力。
2. 尺寸标注、公差说明、特殊工艺说明要单独检查。
3. 如果模板中已经配置变量，可让部分信息自动读取。

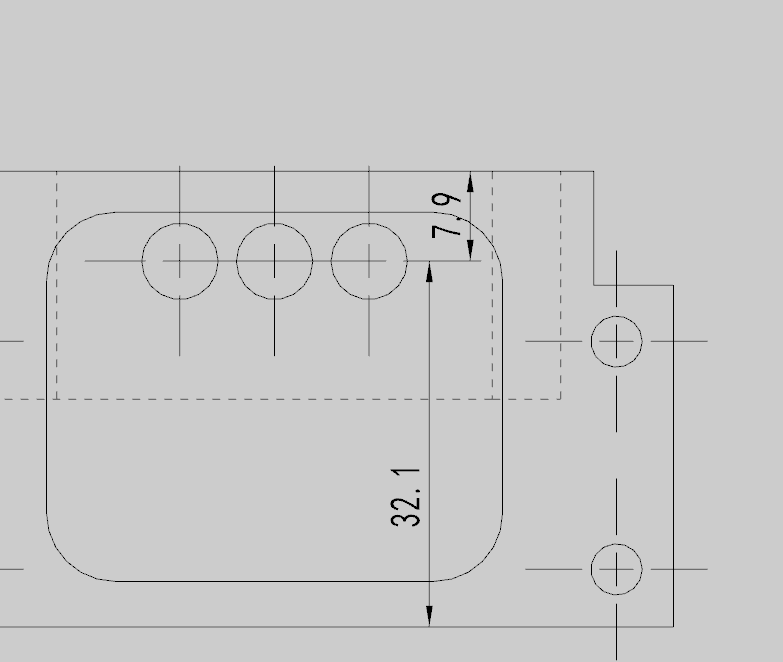

4. 手动标注前先看视图是否为最新状态；如果视图角标、状态或显示提示异常，先执行更新视图。
5. 模型改动后，旧图纸视图没有更新时，手动标注可能会得到错误尺寸。

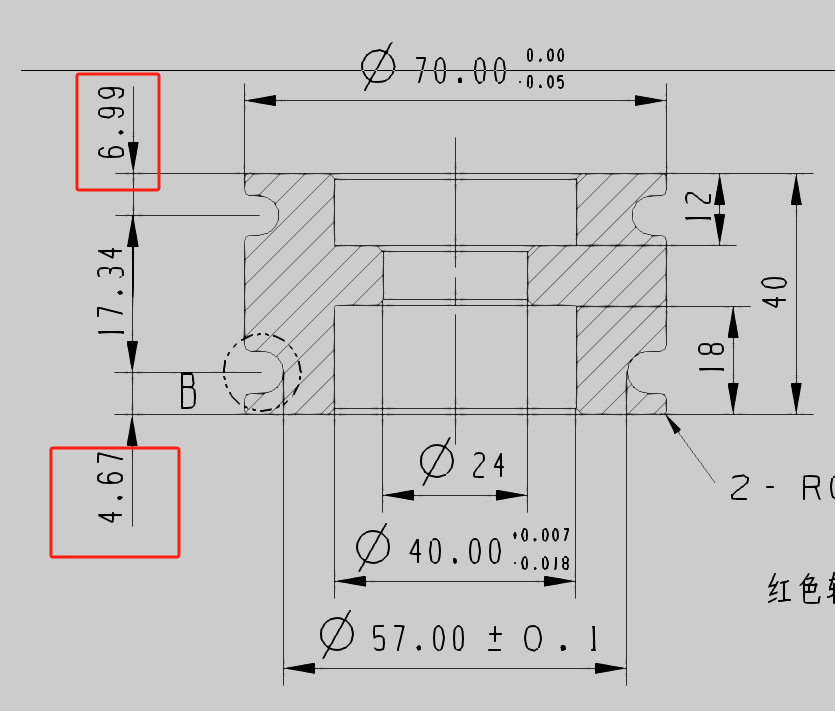

6. 手动标注孔、圆弧或台阶时，要确认捕捉到的是圆心、正确边线或目标圆弧，不要随手点到相邻小圆弧或过渡线。
7. 高版本 NX 即使打开圆心点，也仍可能选到其它几何位置，标注前后都要看高亮提示和尺寸值。
8. 关键尺寸打印或交付前，至少用模型测量或原始图纸复核一遍。

自动出图侧重“快速出图框和视图”，不是完整替代人工制图检查。批量加工前尤其要复核关键尺寸。

补充：制图标注样式可从制图标准调整

如果希望标注效果接近其他 CAD 软件，自动标注不一定能直接做到，但可以在 NX 的制图标准里自定义标注样式、线型等规则，再通过手动标注获得接近的效果。

补充：孔到边距离目前优先用快速手动标注

自动出图可以完成很多常规尺寸，但“孔到边”这类带有取边逻辑的尺寸，不是所有场景都能自动识别。需要稳定出图时，建议先用快速手动标注补齐关键孔到边尺寸。

• 常规孔径、孔深、位置尺寸可先用自动标注生成。
• 孔到边、特殊边界距离，建议人工复核后快速标注。
• 如果车间图纸必须固定输出孔到边，可考虑后续按图框和标注规则做专门模板。

补充：自动出图通常没有全自动标注尺寸

模圣自动出图可辅助生成图纸和视图，但通常不能自动完成所有尺寸标注。需要完整尺寸时，仍要结合 NX 制图标注、PMI 或人工检查补充。

1. 先用自动出图生成视图和基础图纸。
2. 检查图纸是否满足加工或检验需求。
3. 需要尺寸时，用 NX 制图标注或 PMI 补充。
4. 复杂零件不要只依赖自动出图结果。
5. 输出 PDF 或 CAD 前再做一次尺寸检查。

补充：自动出图没有自动剖视时，剖视仍需手动处理

自动出图能完成常规视图、标注或程序单图纸相关输出，但剖视图不一定能自动完成。需要剖视表达时，当前更稳妥的做法是先手动创建剖视，再结合模板或出图流程输出。

1. 先确认当前自动出图模板是否有剖视相关配置。
2. 没有自动剖视入口时，在 NX 制图中手动创建剖视图。
3. 调整剖切位置、方向和显示比例。
4. 再执行自动出图或程序单输出。
5. 输出后检查剖视图是否在模板区域内。

补充：程序单标注尺寸选不中时，先打开捕捉并用点或对齐标注

在程序单或制图里标注尺寸，如果快速标注选不中尺寸界线，可先打开捕捉，优先选择点而不是边；快速标注仍无反应时，改用对齐标注尝试。

1. 打开制图或程序单视图。
2. 确认捕捉功能已开启。
3. 标注时优先选点，不要只选边。
4. 快速标注无效时，改用对齐标注。
5. 低版本 NX/UG 仍异常时，可用系统自带标注方式验证。
