后处理和程序单输出怎样按程序组名称命名？
答案

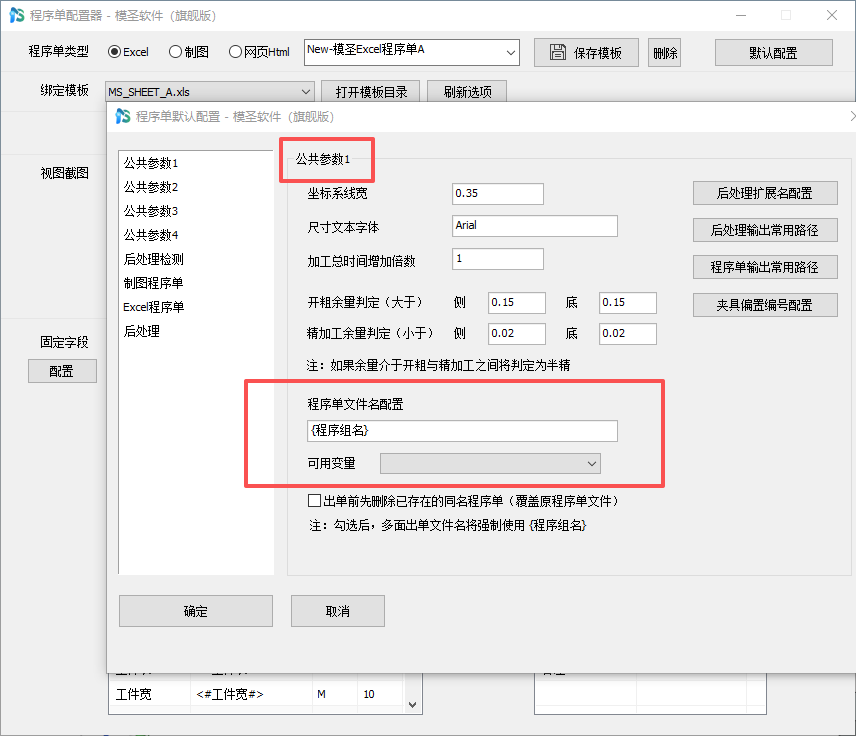

如需调整多面出单或后处理输出的程序单名称，可在后处理程序单默认配置中调整“程序单文件名配置”的变量。
- 打开后处理程序单模认设置。
- 公共参数1-程序单文件名配。
- 在可用变量中查找文件名、部件名、程序组名等选项。
- 需要按程序组命名时，将名称变量改为“程序组名”。
- 不要继续使用“部件名”变量，否则程序单名称可能与实际程序组不一致。
- 保存模板后重新后处理或重新生成程序单，检查输出名称是否与 NC 程序对应。
如果当前界面没有看到程序组名变量，可能不是在正确的名称设置页，应退出当前子页面，在右上角设置入口继续查找。
补充：程序单名称读错时把来源改为零件名或部件名
同一套程序单有的能识别名称、有的识别成倒角或工序名时，通常要检查名称来源。表格程序单能正常而制图程序单不正常时，更要核对制图程序单里的名称字段配置。
- 先确认当前要显示的是零件名、部件名、程序组名还是工序名。
- 打开后处理/程序单配置中的名称来源设置。
- 需要按零件文件读取时，选择零件名或部件名相关变量。
- 制图程序单和表格程序单要分别检查，避免只改了其中一种模板。
- 重新输出程序单，确认名称不再读取到倒角或当前工序名称。
补充：后处理文件名想跟 PRT/部件名一致，要区分输出目录变量和程序组名称
程序单、后处理输出目录可以使用 {Prt目录}、{Prt名称} 等变量；但后处理出来的 NC 文件名很多时候取自程序组名称。想让后处理文件名跟图档名一致，可以先把程序组名称改为部件名，再执行后处理。
- 程序单或后处理输出目录可使用 {Prt目录}/{Prt名称} 变量。
- 如果 NC 文件名仍不是图档名，检查是否按程序组名输出。
- 打开程序组功能，把名称类型设置为“部件”。
- 也可以用页签或宏在后处理前自动改程序组名。
- 输出后检查 NC 文件、程序单和图档名称是否一致。
补充：后处理没有反应时，先确认输出目录和后处理是否匹配模圣调用
单独用 NX 后处理能输出，不代表模圣调用时一定能正常输出。模圣调用的是当前配置里的后处理和输出目录；如果右键能出来后处理，模圣本身通常没有问题，重点检查输出目录、后处理兼容性和程序单输出设置。
- 先用 NX 原生方式测试后处理是否能输出。
- 再用模圣后处理输出测试。
- 检查输出目录是否存在、是否有权限、路径是否正确。
- 换一个确认可用的后处理交叉测试。
- 如果换后处理能输出，说明原后处理与模圣调用方式不匹配。
补充：程序单想显示 A 面、B 面等程序组名称，要让图纸名称或页面名称读取程序组
希望程序单中按 A 面、B 面、C 面显示，方便找对应加工面时，可把程序组名称作为图纸或页面名称来源。若图纸页面已生成但名称不对，检查程序组命名、程序单模板字段和页面命名规则。
- 先按 A、B、C 或 A 面、B 面命名程序组。
- 检查程序单模板中图纸或页面名称字段。
- 让该字段读取程序组名称或面别名称。
- 重新出程序单测试名称是否显示。
- 多面程序建议统一命名规则。
补充：几何视图或程序视图都可以出程序单，关键是组织规则一致
在几何视图编程不一定要切回程序视图才能出程序单。几何视图适合一个工件多个坐标、主模型管理和模拟；程序视图适合按程序组整理。只要程序组、几何体和输出规则一致，两个视图都可以出单。
- 按习惯选择几何视图或程序视图编程。
- 几何视图可用于一个工件多个坐标的组织方式。
- 程序视图可用于按程序组清晰输出。
- 出单前确认程序组名称、坐标和几何体对应。
- 不要混乱命名，否则程序单查找会困难。
补充：后处理时想顺带保存图档，可在输出目录区域使用变量配置
如果希望后处理时同时保存图档或按图档名输出，可在后处理输出目录区域使用变量，例如 {Prt名称}。后处理、程序单和图档目录可以使用同类变量保持一致。
- 打开后处理或输出设置。
- 在输出目录中使用 {Prt名称} 等变量。
- 需要另存图档时，勾选处理后另存图档。
- 让程序单目录和后处理目录按相同规则设置。
- 测试输出文件夹和文件名是否符合预期。
补充：程序单名称来自程序组时，要先把程序组命名规则整理好
如果每张程序单或每个输出文件都想显示不同的程序组名称，模板里固定好的程序组不会自动变成不同名称。可以新建程序组，也可以用程序组编辑命令改名；需要高频修改时，把创建或编辑命令设为快捷键会更顺手。
- 先确认模板中是否已经固定了程序组名称。
- 希望每个零件不同名称时，不要完全依赖固定模板名称。

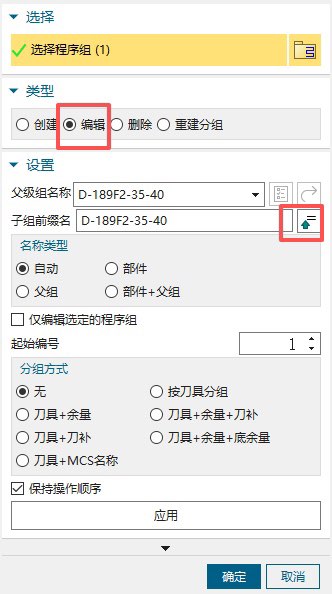

- 可直接新建程序组，或使用程序组编辑命令修改。
- 输出前检查程序单读取的是程序组名还是操作名。
- 常用改名动作可设置快捷键。
