孔倒角不同高度时，为什么要注意“不合并刀具”？

发布于 2026-06-210 次浏览

正文

原则：孔高度或孔类型不同，就不要盲目合并成一把刀一条流程。

先确认孔是否存在不同高度、不同面或不同类型。
普通钻孔可以较容易识别深度，但倒角不一定能自动按每个孔高度处理。
阶梯孔、牙孔、反面孔等应分开检查。
必要时关闭“合并刀具”或按孔类型分组。
配合页签或手动流程处理特殊孔倒角。
生成后逐孔检查倒角深度，避免不同高度的孔按同一深度加工。

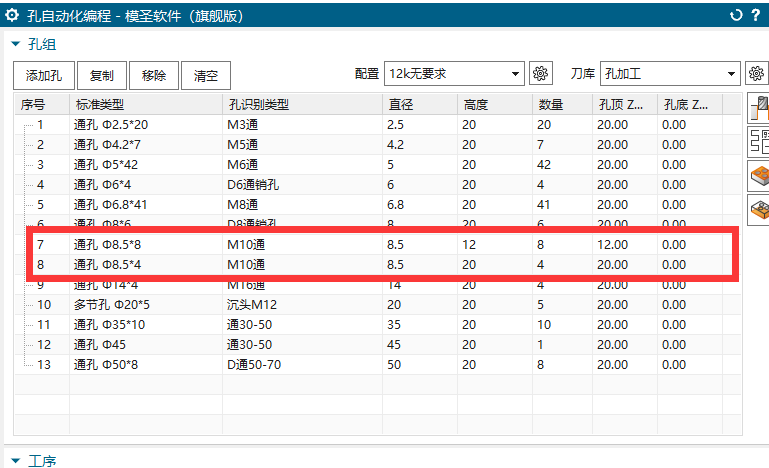

孔刀具列表 — 孔类加工中，不同孔类型和刀具分组需要重点确认。

不同高度孔倒角示意 — 不同高度孔位的倒角深度不能简单按同一规则套用。

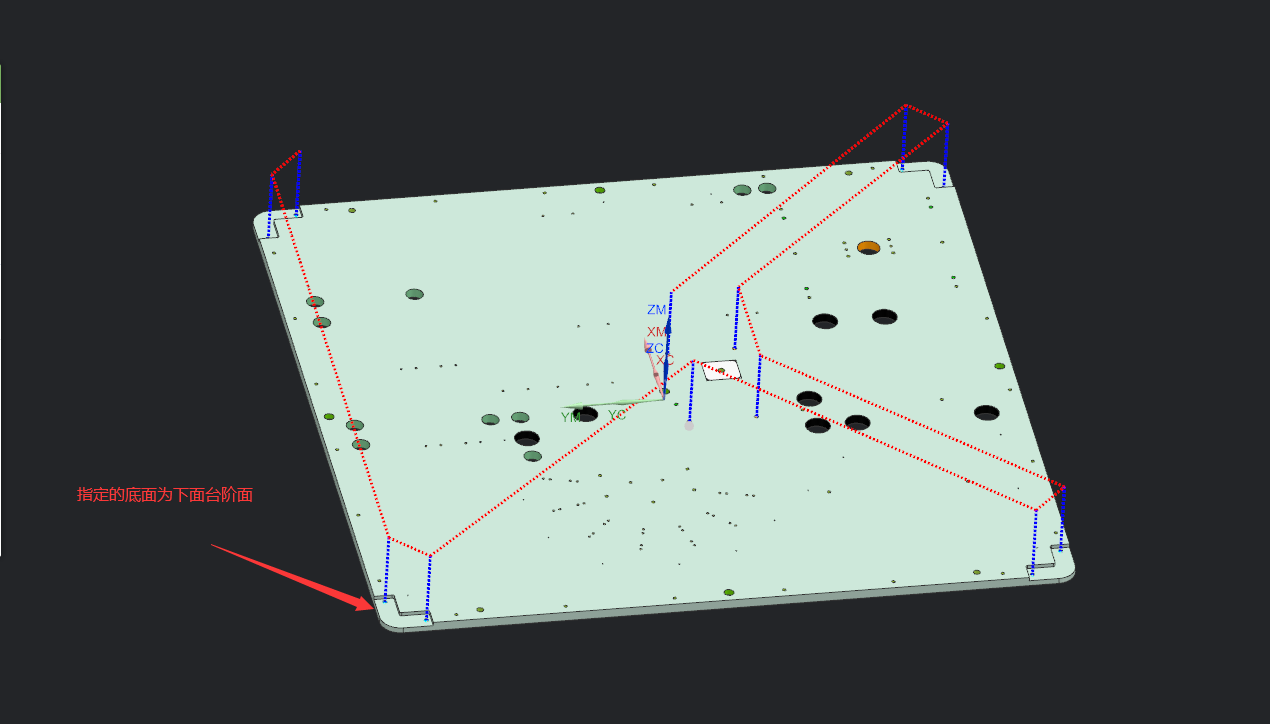

孔位与倒角路径示意 — 生成后应检查每个孔位的倒角路径和深度。

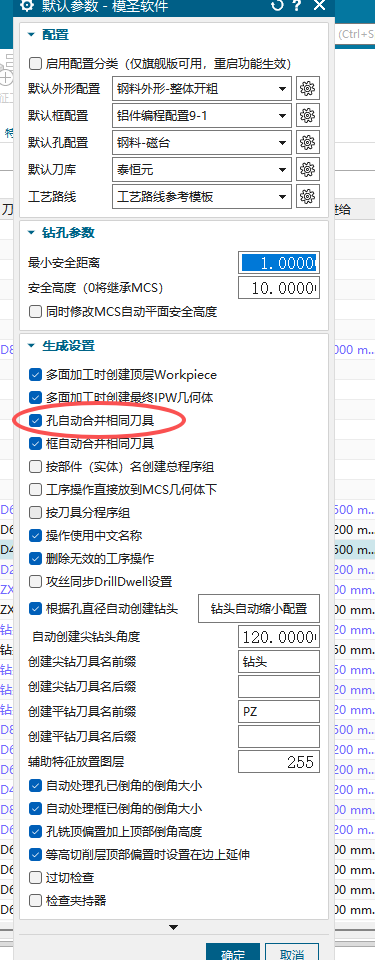

合并刀具相关选项 — 特殊孔倒角场景下，应谨慎使用合并刀具。
