自动出图时怎样按单体和 BOM 排序选择对象？

正文

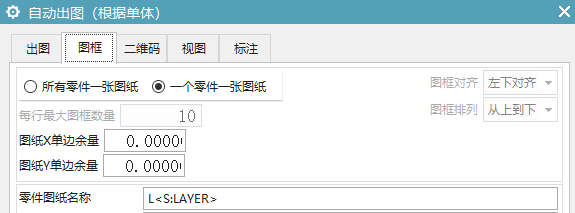

入口：在自动出图设置中选择按单体出图，并配置图框与排序。

1. 打开自动出图设置。
2. 在出图模式中选择按单体相关方式。
3. 根据需要设置每个单体一张图纸，或所有零件一张图纸。
4. 确认图框对齐方向。
5. 设置图纸 X/Y 单边余量。
6. 需要按 BOM 顺序出图时，检查排序设置。
7. 先用少量零件测试图框、比例和排序结果。

补充：散件下料或 BOM 想带部件名，先写入或导入部件属性

BOM、备料尺寸或下料清单想自动带部件名时，关键不是只看表格模板，而是先让部件属性里存在名称字段。批量导入时要选择可带入名称的属性，后续导出 BOM 才能识别。

1. 先确认每个部件是否有名称属性。
2. 批量导入时选择包含部件名的属性项。
3. 检查 BOM 模板里是否读取该属性字段。
4. 如果中文属性丢失，检查编码或属性名映射。
5. 导出前抽查几条部件名是否正确进入 BOM。
