怎样按部件文件名自动创建输出文件夹？

答案

设置效果：同一根目录下，不同部件会自动分到不同文件夹。

1. 先填写一个固定根目录，例如 NC 目录。

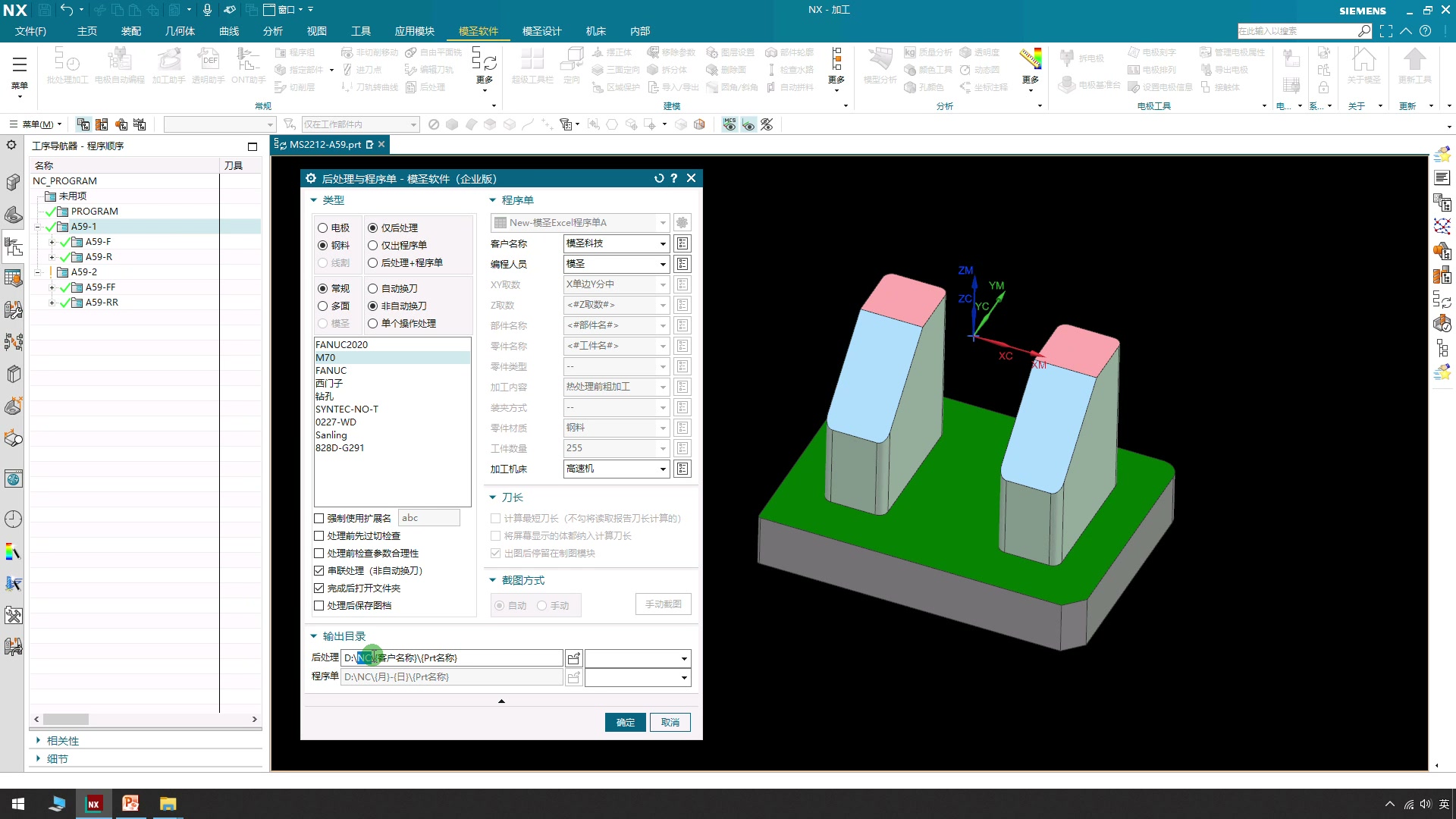

2. 在后面插入部件文件名变量。
3. 执行后处理。
4. 系统会读取当前 PRT 文件名。
5. 在固定根目录下创建同名子目录。
6. 把 NC 文件输出到该子目录中。

补充：后处理文件名想跟 PRT/部件名一致，要区分输出目录变量和程序组名称

程序单、后处理输出目录可以使用 {Prt目录}、{Prt名称} 等变量；但后处理出来的 NC 文件名很多时候取自程序组名称。想让后处理文件名跟图档名一致，可以先把程序组名称改为部件名，再执行后处理。

1. 程序单或后处理输出目录可使用 {Prt目录}/{Prt名称} 变量。
2. 如果 NC 文件名仍不是图档名，检查是否按程序组名输出。
3. 打开程序组功能，把名称类型设置为“部件”。
4. 也可以用页签或宏在后处理前自动改程序组名。
5. 输出后检查 NC 文件、程序单和图档名称是否一致。
