自动编程参考刀具不对时怎么排查？

答案

参考刀具不是只看一个地方。如果策略里设置了参考刀具，但生成结果仍引用了 8mm 或 10mm 等不期望的刀具，要按“模圣刀库 -> 策略配置 -> 调用模板 -> 模板内参数”逐层检查。

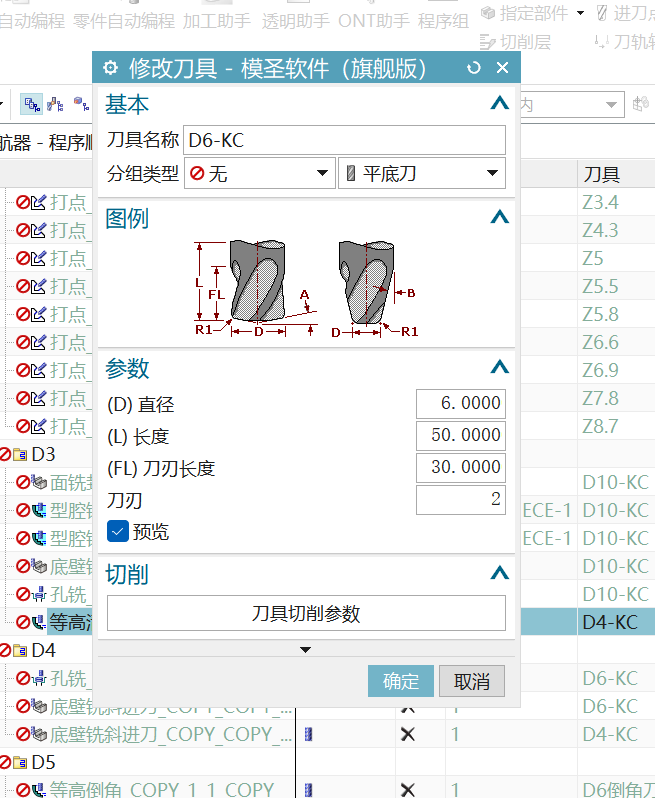

1. 确认模圣刀库中存在被参考的刀具。
2. 刀具名称要完全一致，必要时去掉特殊符号后再测试。
3. 检查刀具直径是否与参考刀具需求一致。

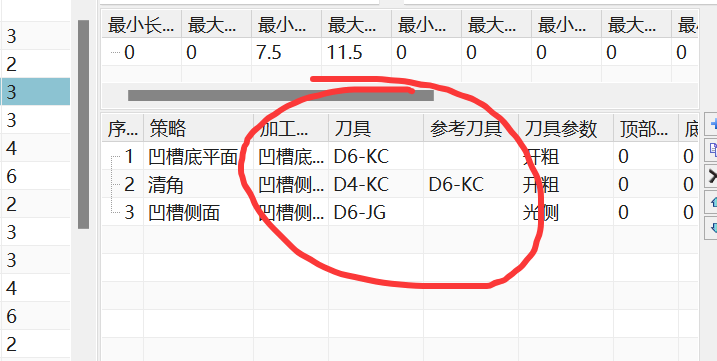

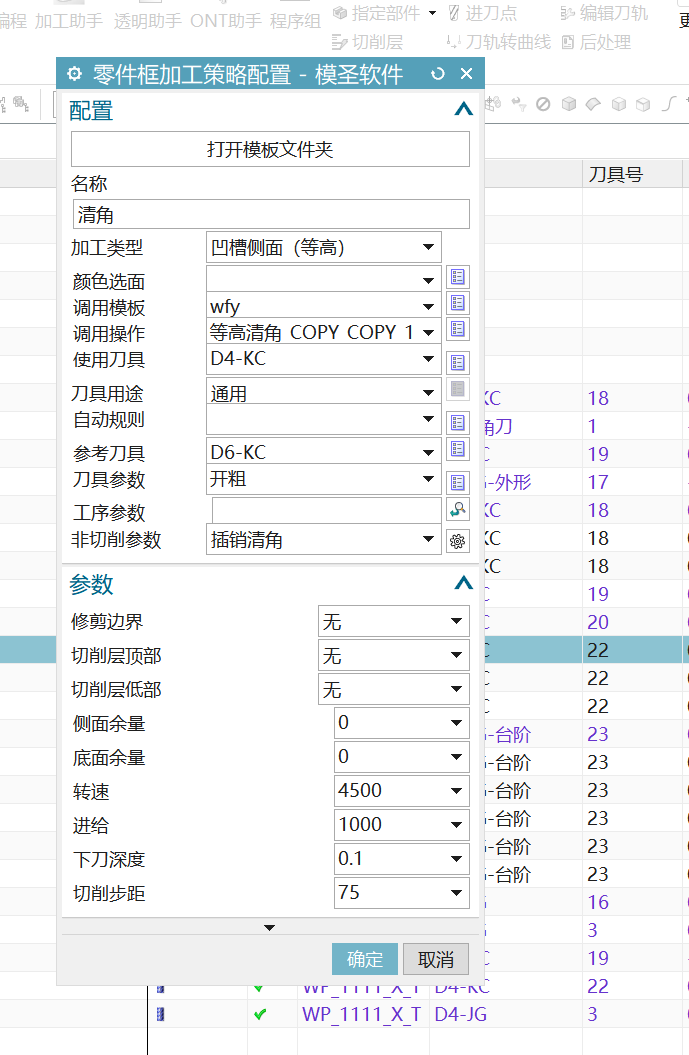

4. 打开策略配置，确认“使用刀具”和“参考刀具”字段。

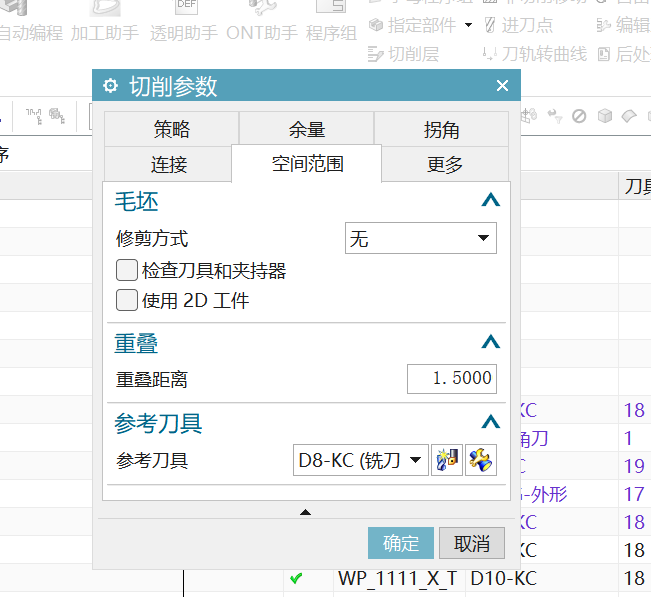

5. 打开调用模板，检查模板内部是否也预设了参考刀具。
6. 若模板内参考刀具会干扰，可改为 NONE 或删除模板内预设。
7. 修改模板后执行更新模板/刷新模板，再重启 NX 验证。

补充：外形清角和参考刀具要一起排查

自动编程清角参考刀具不对，可能不是刀库单独问题。外形、框选、清角、自动合并、几何体和模板调用都会影响最终生成结果。若同一模板在某些策略里正常、某些策略里异常，应回到策略配置逐项检查。

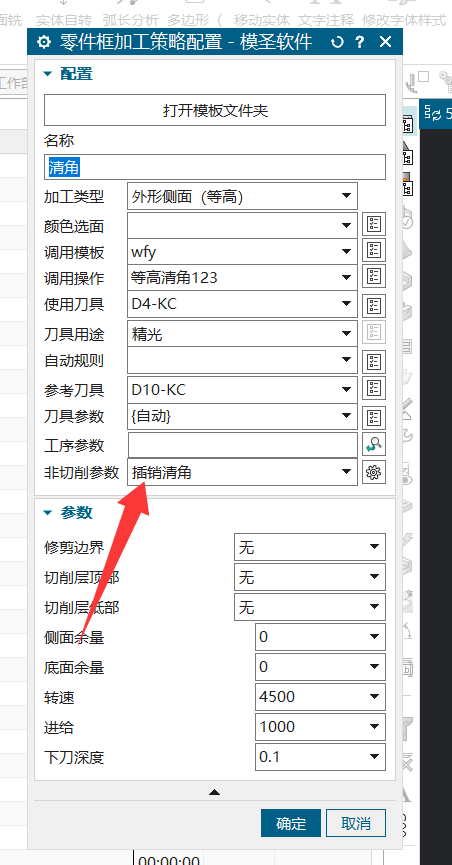

• 检查外形清角策略是否调用了正确模板。
• 检查参考刀具字段和刀库刀具是否一致。
• 检查是否勾选了会合并区域或合并刀路的选项。
• 几何体未正确设置时，取消合并后可能不出刀路。
• 某些字段异常时，可先改为空保存，再重新选择一次。

补充：参考刀变成球刀时先检查默认模板

通过加工助手创建参考刀时，如果以前默认是平刀，后来变成球刀，常见原因是 NX/UG 默认模板中的刀具类型被改过。应回到默认加工模板或创建刀具模板里核对参考刀类型。

1. 打开当前 NX/UG 加工默认模板。
2. 检查模板里参考刀或默认刀具是否被设为球刀。
3. 把默认刀具类型改回目标平刀，并保存模板。
4. 重新启动或刷新加工环境后再创建参考刀测试。
5. 如果多人共用配置，修改前后要同步备份模板，避免再次被覆盖。

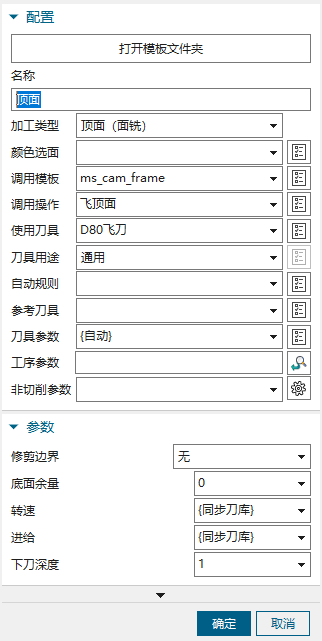

补充：清角识别到但不生成时，重点看调用操作、刀具和负余量

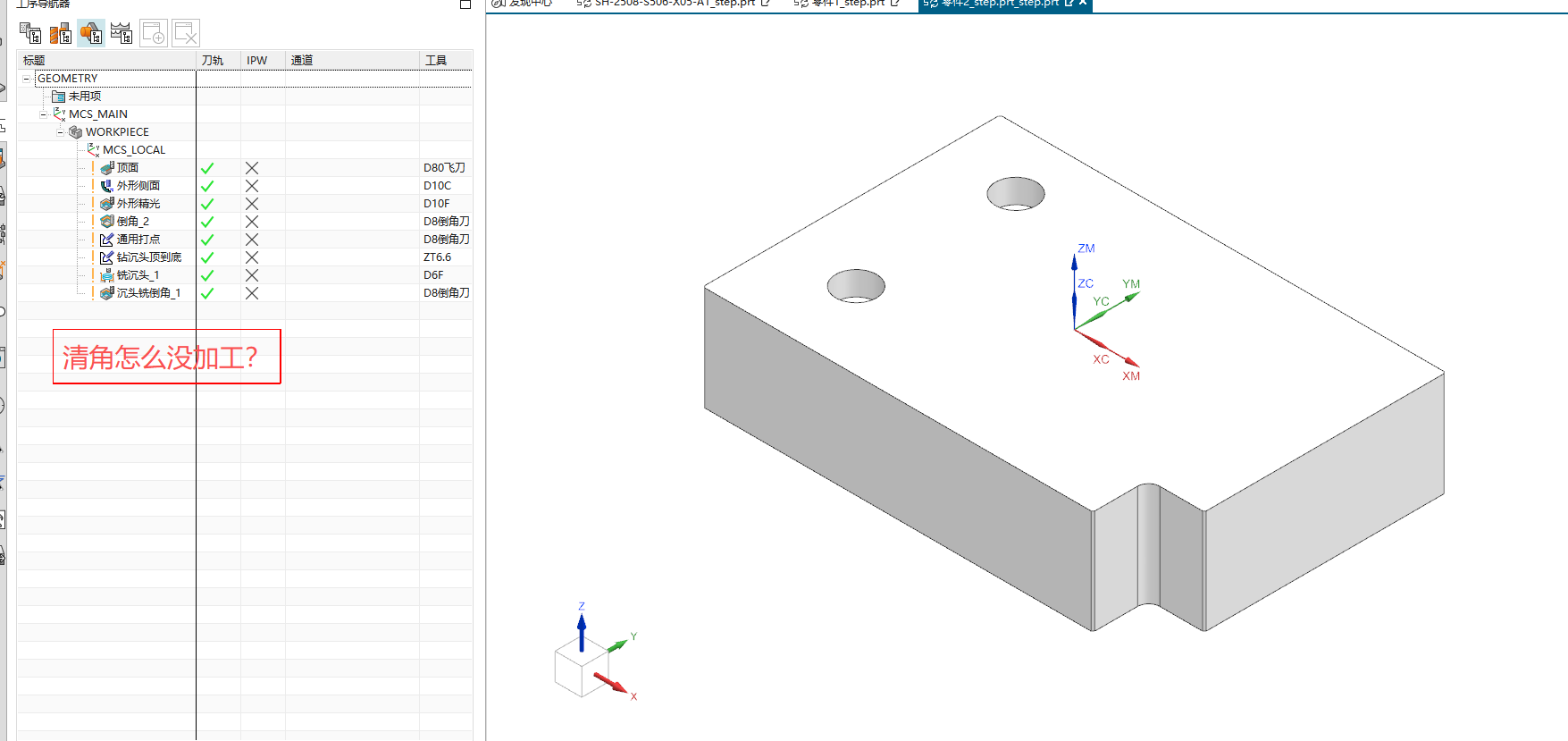

清角能识别到特征但没有刀路，不一定是识别失败。应检查清角配置里的调用操作、使用刀具、参考刀具、侧余量、底余量等项目。等高或特定策略使用负余量时，可能触发报警并忽略生成刀路。
