UG/NX 制图里坐标尺寸怎样快速标注？

正文

坐标尺寸不一定要全部手工标。在制图模块里，可以使用 UG/NX 自带的坐标尺寸或自动尺寸功能，先定基准，再设置留边或边距，最后选择视图并框选对象。

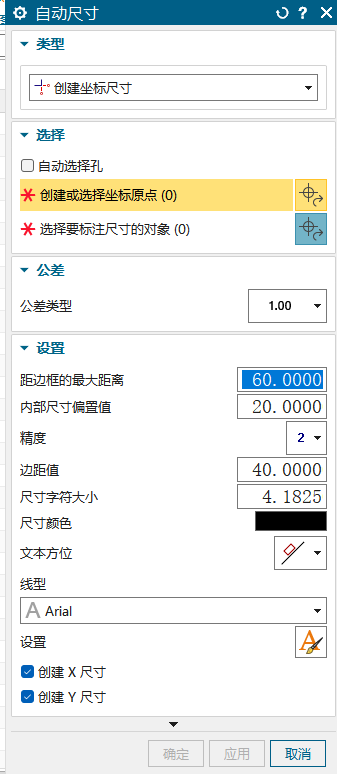

1. 进入制图模块，找到坐标尺寸或自动尺寸命令。
2. 先确定标注基准。

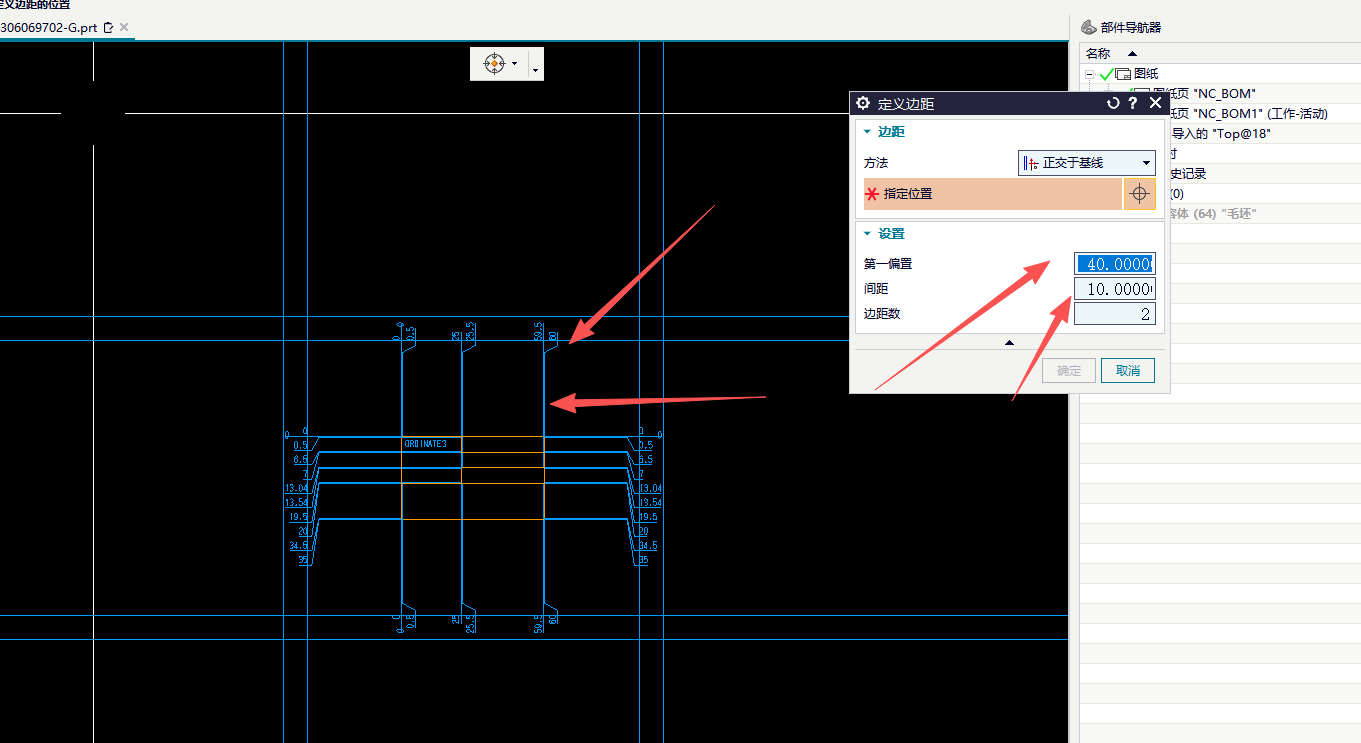

3. 设置留边、边距或尺寸线外扩距离。
4. 选择要标注的视图。
5. 框选需要标注的对象。
6. 如果只想两边出尺寸，留边选择一个角；如果四边都要出尺寸，可选择对角方向。
7. 标注太密时，优先调整边距和防交叉选项，而不是逐个手工移动。

补充：自动出图时注意旁边的标注设置

自动出图是否带尺寸标注，不一定只由模板决定。出图界面旁边通常还有标注相关设置，未启用时可能看起来像没有自动标注。

1. 进入自动出图界面。
2. 先查看旁边或同页的标注设置。
3. 确认需要的尺寸标注、坐标标注或视图标注已启用。
4. 再检查制图标准、小数位和模板设置。
5. 重新出图验证标注是否出现。

补充：程序单长宽标注先看标注模式是否只能选一种

想让程序单显示外形长宽尺寸时，不一定是模板本身缺字段。先进入程序单设置，检查外形、标注、坐标、线性等相关选项。有些模式下坐标标注和线性标注只能选择一种，切换后要保存设置再重新出单。

补充：坐标标注高度不显示时，先看是否被实体或视图遮挡

坐标标注不显示高度，可能不是标注命令本身失效，而是标注文字、点位或视图被右侧实体、当前视图方向或显示范围挡住。先换视图或调整显示，再判断命令是否异常。

1. 检查标注点是否被实体挡住。
2. 切换视图方向，确认高度方向可见。
3. 放大查看标注文字是否被遮挡。
4. 必要时移动标注位置或调整视图范围。
5. 仍不显示再检查坐标标注设置。

补充：程序单里的坐标标注大小变化，先看视图比例和图纸缩放

程序单或制图里 XYZ 坐标看起来变小，不一定是标注样式被改了。视图被放大、图框比例变化或打印缩放变化时，坐标标注相对模型会显得变小。先检查视图比例，再看标注样式。

1. 检查当前视图比例。
2. 确认图框和纸张大小。
3. 检查打印或导出缩放。
4. 再看坐标标注字体和箭头样式。
5. 必要时单独调整程序单模板。
