单击加工坐标系不显示位置，先检查 MCS 显示和坐标显示首选项

发布于 2026-09-020 次浏览

答案

MCS 显示打开后还不显示，要继续查显示首选项和对象状态。

确认 MCS 显示开关已开启。
检查坐标显示相关首选项。
测试同文件中其他坐标系是否能显示。
用新文件创建一个坐标系做对照。
若不同 NX 版本打开都一样，优先怀疑文件对象状态或显示设置。
仍无法判断时，保留文件和版本信息待复核。

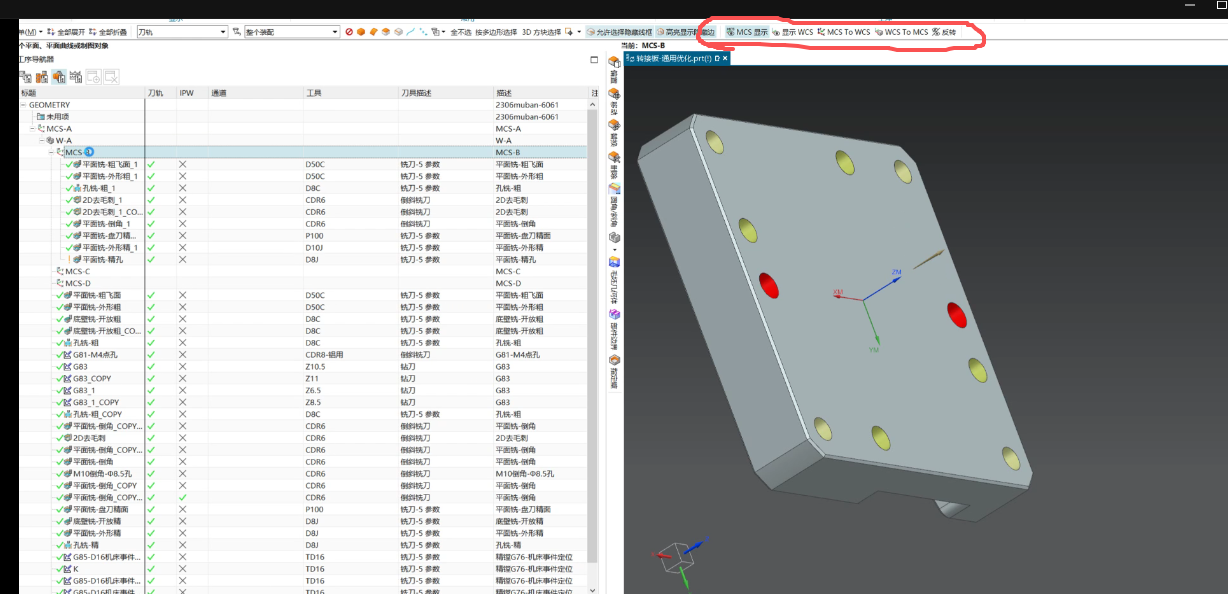

MCS 显示选项检查 — 先确认 MCS 显示开关。

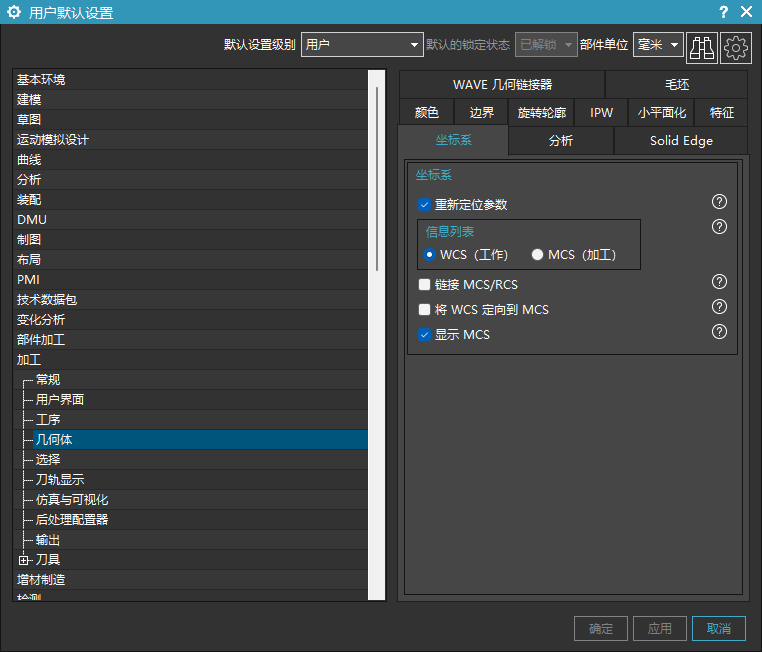

坐标显示首选项检查 — 再检查坐标显示首选项。

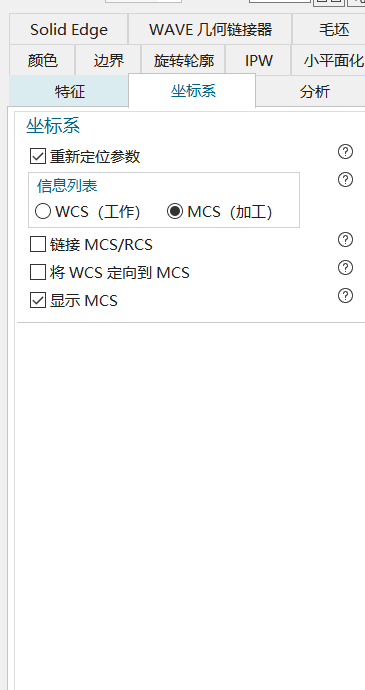

坐标显示打开但仍不显示 — 开关已打开仍不显示时，要做文件和对象对照。
