找到 21 条内容半圆孔选不上时，可考虑 Drill、阵列草图圆或孔自动附加克隆面

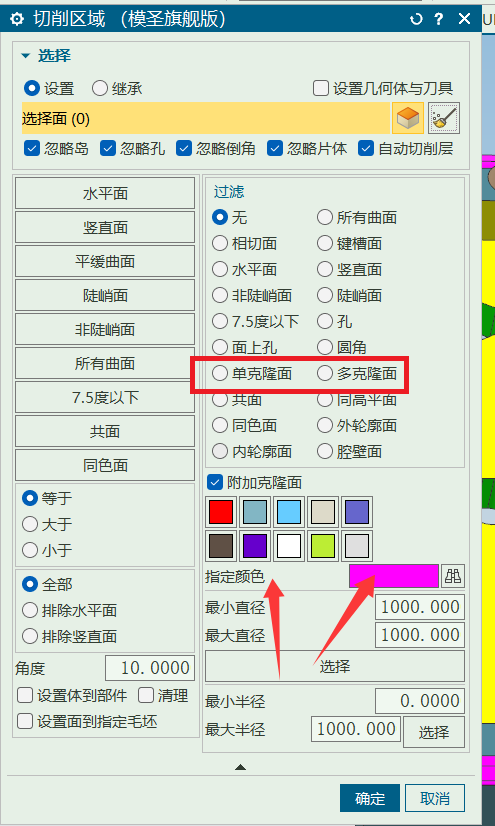

半圆孔、异形孔或颜色过滤后仍无法正常用孔几何体选中时，不一定要强行用同一特征命令。可尝试 Drill、阵列草图圆，或在孔自动中使用附加、克隆面来处理。
查看答案 →
2D 转 3D 识别失败或只出外形，怎样提高成功率？
2D 转 3D 更适合图纸线型规范、特征表达清楚的冲压模类图纸；如果图纸线型不统一、孔和沉头孔表达不完整，可能只识别外形或漏掉特征。当前不要把它当成自动理解任意图纸的功能使用。
查看答案 →
PDF 转 CAD 后能不能直接用 2D 转 3D？
PDF 转 CAD 后通常不能直接顺利用 2D 转 3D。即使是普通 2D 图，也需要特定、干净的格式；标注线、杂线、颜色和图层都可能影响识别。
查看答案 →孔几何体批量选孔时有的孔选不上怎么办？
孔特征选不中时，先检查孔面是否是半圆、破面或由其它软件转出的异常面。可先用 NX/UG 自带优化面处理，把半圆或破碎面修成完整孔面；必要时框选整个体一起优化，再摆正体后重新识别。
查看答案 →孔自动 5mm 精孔不识别，直径规则应该怎么设？
5mm 精孔不识别时，直径范围不要写得过死。可把最小直径和最大直径设成合理区间，并把精孔规则放到更靠前的位置；相近孔仍混淆时，再用深度差异区分。
查看答案 →
孔自动编程创建成铣刀或直径错误时怎样排查？
孔自动编程创建成平刀、铣刀、牛鼻刀或刀具类型不对时，先检查刀库、调用模板和当前编程文件中是否都有需要的刀具；再检查自动建刀规则、刀具类型、直径范围、圆角和缩小量设置。
查看答案 →
