单线刻字怎么框选曲线出刀路？

答案

单线刻字不一定要在 UG/NX 原生命令里一条线一条线选。可以先创建一条曲线/点驱动或曲线刻字类刀路，再使用模圣的批量选曲线能力，把文字曲线一次性选入刀路。

1. 先准备好单线文字曲线或刻字中心线。

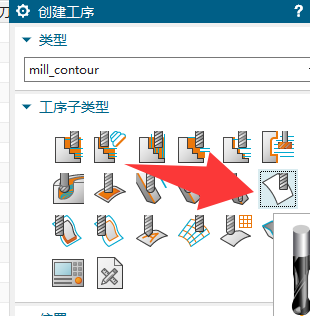

2. 创建一条曲线/点驱动、曲线刻字或适合文字曲线的基础刀路。

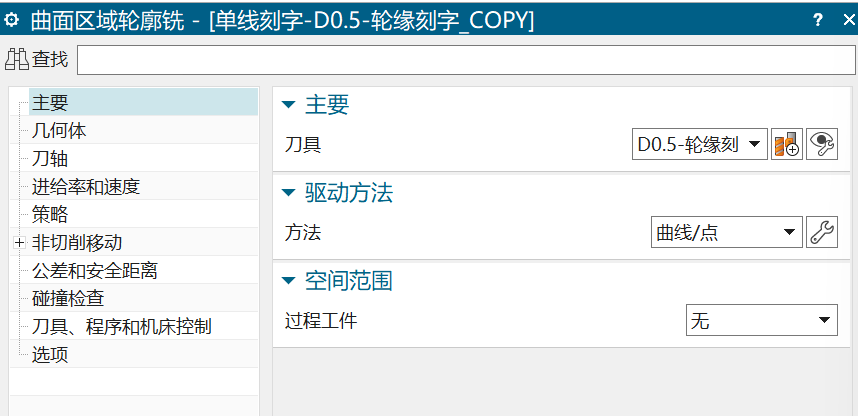

3. 设置刀具、驱动方法和基础加工参数。
4. 在工序导航器里选中这条刀路。

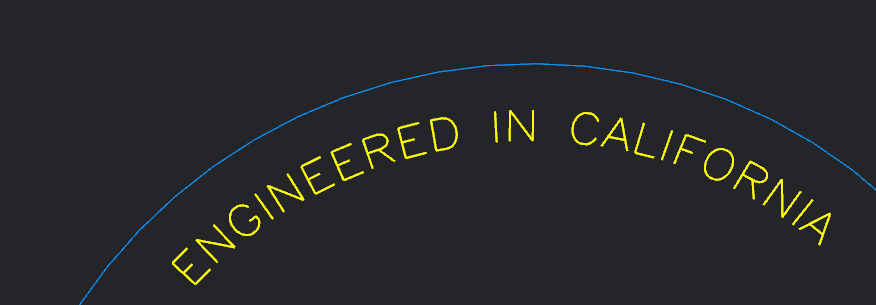

5. 使用模圣的选曲线/批量选曲线命令，框选需要加工的单线文字曲线。
6. 确认曲线已经加入驱动几何体后，重新生成刀路。
7. 生成后检查文字是否完整、是否漏选、抬刀是否过多，以及刀具直径是否适合线宽。

补充：曲面刻字可先抽中心线、连线、投影，再生成可加工曲线

曲面上的字体如果不能改变字体形状，可先在平面或实体上提取刻字中心线，检查断线并连接，再投影到曲面上。投影不回去时，可以先创建辅助面，重新抽取或整理曲线后再做刀路。

1. 先判断是全挖字还是单线字。
2. 用刻字中心线或中心线提取功能抽取线条。
3. 检查曲线是否连续，不连续先连接。
4. 把整理后的中心线投影到目标曲面。
5. 投影异常时，先创建辅助面或改用平面字再投影。
