字体怎么抽取中心线？

答案

抽取字体中心线后，本质上得到的是曲线，应按曲线类刀路来用。

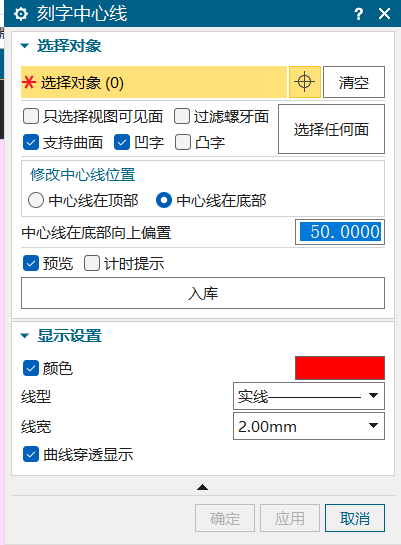

1. 先用刻字中心线、抽线或曲线整理类功能提取文字中心线。
2. 检查抽出的线是否连续、是否有断点、重叠线或异常小段。
3. 抽出来的中心线通常可以用于轮廓刻字。
4. 如果要用曲线点刻字，应按曲线/点驱动思路设置，而不是当作普通文本对象。
5. 如果刻字形状不圆顺，先整理曲线，再考虑刀路参数。
6. 文字很小或笔画很窄时，还要确认刀具直径是否适合。

补充：粗字体不一定适合直接抽中心线

普通单线文字可以直接抽中心线后加工；粗字体、特殊字体或轮廓效果要求明显的文字，要先确认最终要的是中线刻字还是轮廓刻字。必要时导入更适合加工的字体，再生成曲线。

补充：曲面刻字可先抽中心线、连线、投影，再生成可加工曲线

曲面上的字体如果不能改变字体形状，可先在平面或实体上提取刻字中心线，检查断线并连接，再投影到曲面上。投影不回去时，可以先创建辅助面，重新抽取或整理曲线后再做刀路。

1. 先判断是全挖字还是单线字。
2. 用刻字中心线或中心线提取功能抽取线条。
3. 检查曲线是否连续，不连续先连接。
4. 把整理后的中心线投影到目标曲面。
5. 投影异常时，先创建辅助面或改用平面字再投影。

补充：曲面文字中心线可先用抽取刻字线或自动刻字功能尝试

需要从曲面文字、凹字或刻字区域提取中心线时，可以先用抽取刻字线或自动刻字相关功能，让系统自动识别文字中心线。若自动结果不符合要求，再手动修剪或改用曲线处理。

1. 选中带字的工件或文字区域。
2. 尝试抽取刻字线。
3. 也可进入自动编程里的刻字配置自动识别。
4. 检查中心线是否偏斜、断开或多线。
5. 必要时手动修剪后再生成刻字刀路。
