NX 编程

吸盘排版加工孔位时钻穿还是留余量？吸盘不钻穿如何设置？

发布于 2026-06-210 次浏览

正文

不打穿的核心是给孔加工设置底部保留余量。

进入孔自动编程或孔加工相关设置。

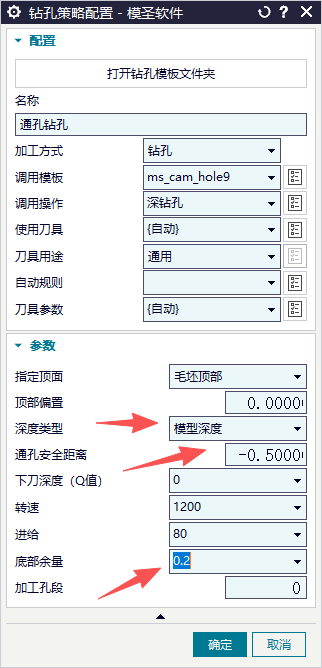

找到底部余量、钻孔深度和通孔安全距离设置。

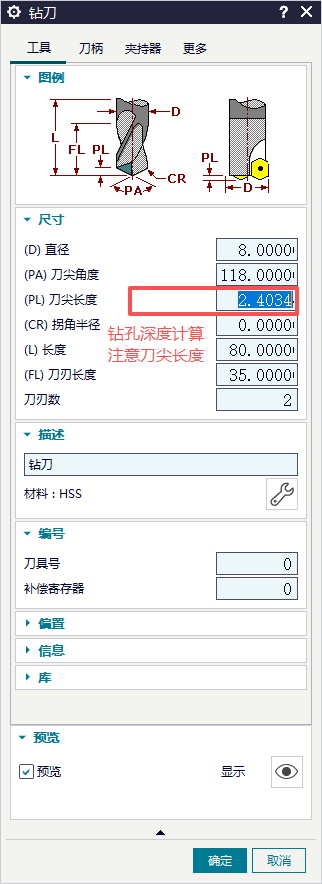

按工艺需要设置保留量，例如 0.2。注意钻头需要考虑刀尖长度。

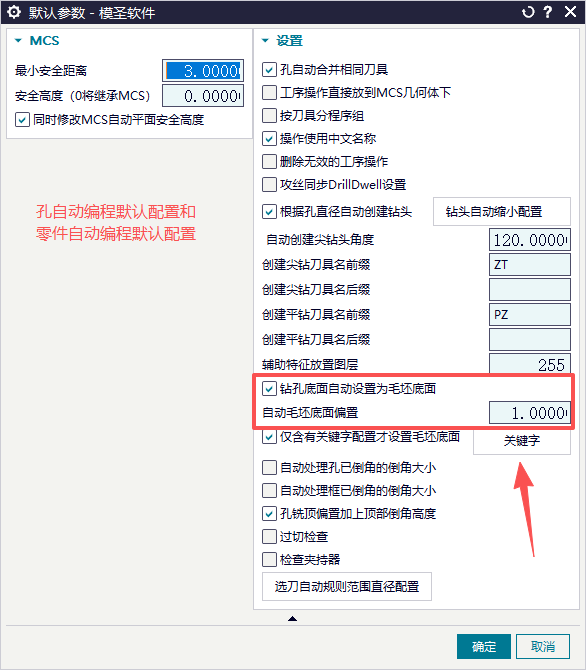

还可以自动设置毛坯底面，保证不钻穿。
生成后检查刀路终点是否仍在安全深度内。
正式加工前用单个孔先验证，避免夹具或吸附面被打穿。

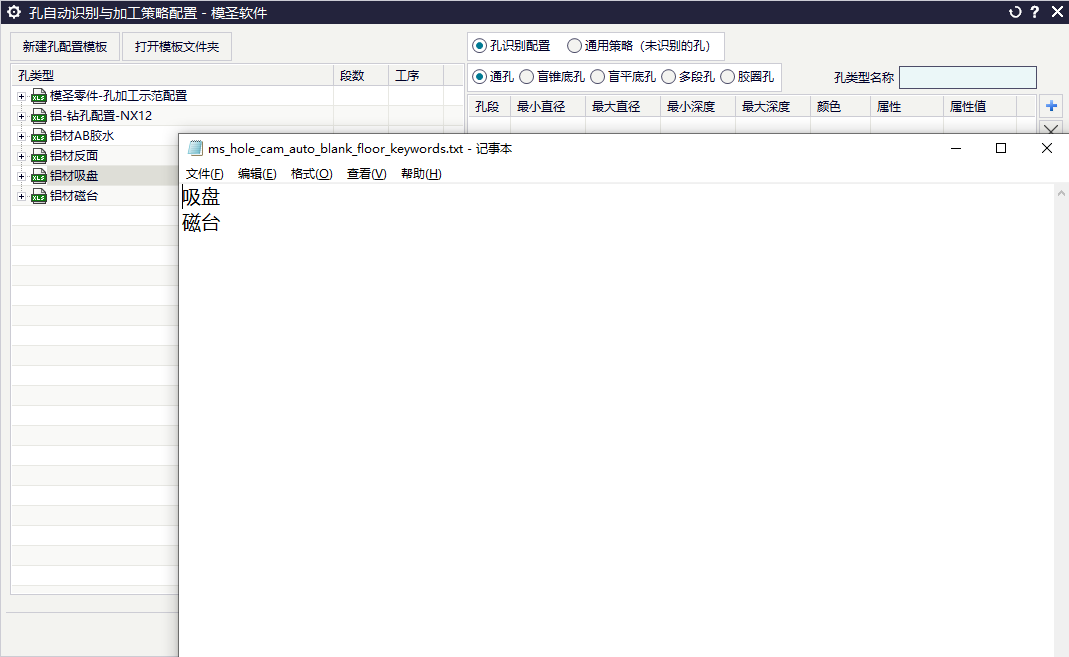

吸盘钻孔底面自动设置为毛坯底面：

孔加工可通过多种方式控制是否打穿。

孔加工可通过多种方式控制是否打穿。
