孔参数里孔选不上时应该检查什么？

答案

重点检查坐标、孔轴和提前指定对象。如果某些孔在孔参数里选不上，先不要只判断为模型倒角问题。孔和当前 Z 坐标不在同一加工面时，自动选择可能失败。

1. 检查当前 MCS/Z 方向是否与孔轴一致。
2. 检查孔所在面是否属于当前加工面。

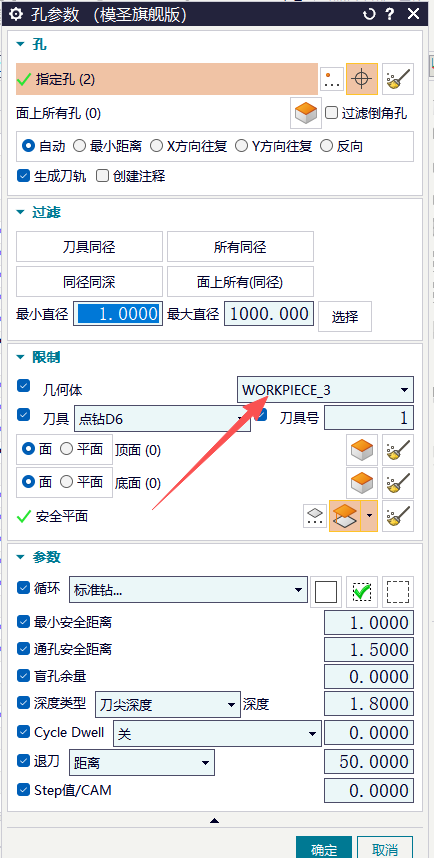

3. 在进入孔参数前提前指定孔、顶面、底面和安全平面。
4. 侧面孔或龙门侧铣场景可测试侧面相关选项。
5. 普通三轴场景不要随意勾选侧面识别，以免选错孔。

补充：转 STEP 后半圆孔可先用优化面处理

从其它软件转出的 STEP，孔面可能不是完整圆柱面，而是半圆面、破碎面或异常面。孔参数选不中时，先不要只改孔径范围，可用 NX/UG 自带的优化面功能处理模型面，再重新识别。

1. 检查孔面是否为半圆面或破碎面。
2. 使用优化面功能，尽量把半圆孔修成完整孔面。
3. 优化时可框选整个实体一起处理，避免只修到局部面。
4. 优化后再摆正体或检查 WCS 方向。
5. 重新进入孔参数或孔自动编程进行选择。

补充：孔识别不出通孔时也要检查图档本身

通孔识别异常时，不一定都是配置问题。若图档几何本身有问题、孔面不完整或 STEP 转换后拓扑异常，识别也会失败。排查时要同时看配置和图档质量。

1. 先确认孔类型配置是否包含目标孔类型。
2. 检查多段孔、通孔等识别选项是否启用。
3. 打开图档几何，检查孔面是否完整、是否有破面或重复面。
4. STEP 文件可先尝试修复几何或重新导入。
5. 若换正常图档可识别，优先处理当前图档质量问题。
