表格程序单截图长宽比例不对，怎么避免装夹方向误判？

正文

处理重点：不要只靠截图视觉比例判断方向，要把程序单框架和标注一起调好。

1. 检查程序单主视图或截图区域是否被拉伸。
2. 把视图框架调整到接近 4:3 的比例，避免长宽显示变形。

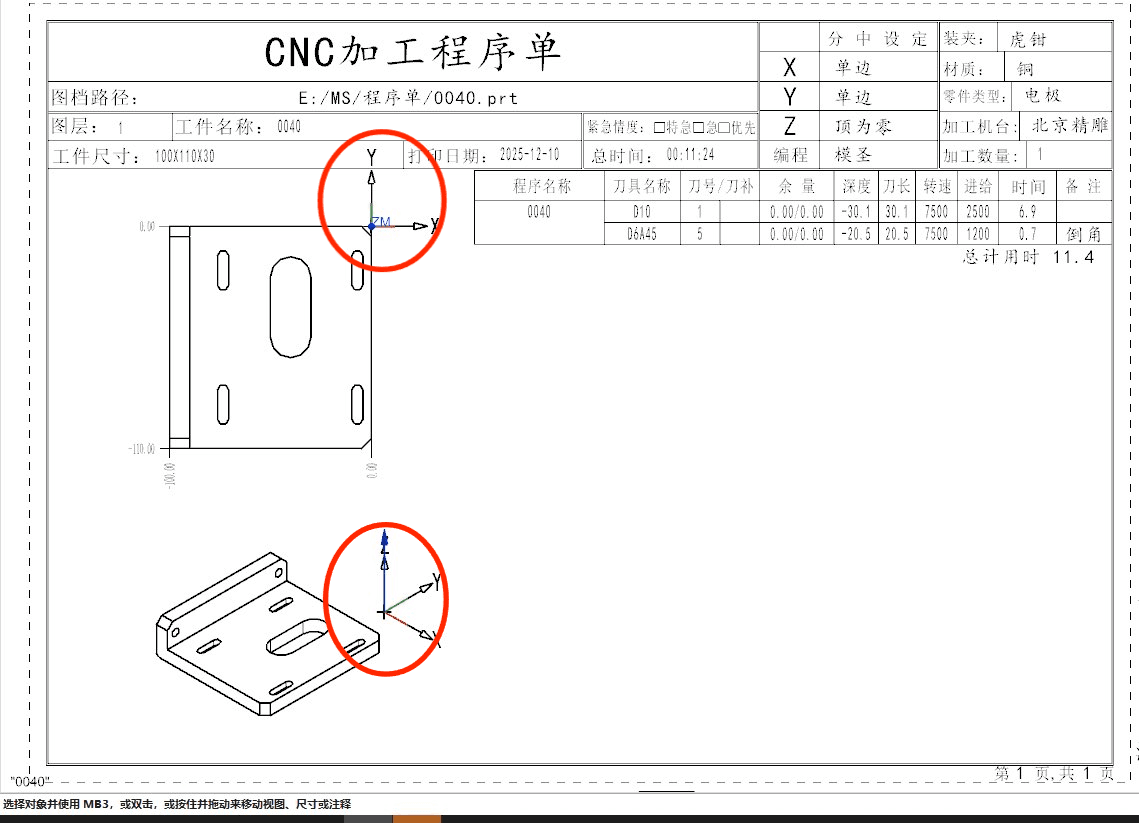

3. 开启坐标标注，让 X、Y 方向清楚显示。
4. 重要尺寸、零位或分中位置建议明确标注。
5. 如果 0 位没有显示，可单独补充标注或在程序单模板中增加说明。
6. 出单后按实际工件长宽复核一遍，避免现场按变形截图装反。

补充：程序单打印不居中时，先区分坐标位置、视图位置和纸张居中设置

程序单或制图打印出来不居中，不一定是图框坏了。要分别检查坐标标注位置、视图放置位置、纸张大小和打印居中设置。坐标在右上角不代表纸张输出一定居中。

1. 先确认图框纸张尺寸，例如 A4、A3。
2. 检查程序单视图的放置 X/Y 位置。
3. 检查坐标标注是否只是显示在右上角。
4. 打印或导出前确认居中、缩放和边距设置。
5. 新装环境需要重新检查默认打印配置。

补充：多工位或多面程序单可以合并，但关键视图不能省

为了节省纸张把多个工位、多个面或多个工序合到一张程序单时，要保证操作者能看懂。至少要保留能判断方向的主视图、侧视图或轴测视图，不能只追求一张纸而牺牲装夹和方向信息。

1. 先确认现场是否需要一张纸看完。
2. 合并程序单时保留关键视图。
3. 主视图、侧视图、轴测视图至少满足方向判断。
4. 刀具表和备注不要挤到看不清。
5. 复杂多面件建议拆页，安全优先。
