摆正体摆歪了怎么办？不要只用包容体，尝试选面、指定 X 向或改用定向
答案

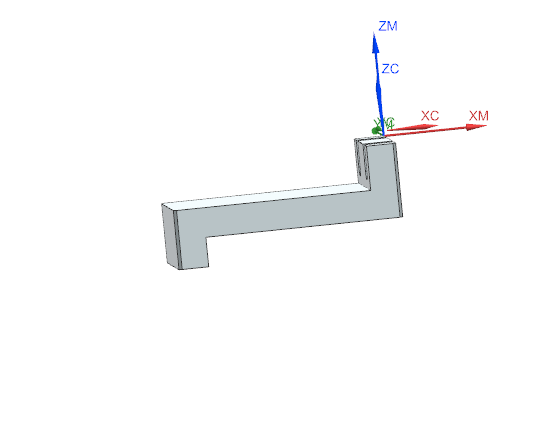

Z字形工件包容体摆不正时，选择面+包容体，指定X方向，
- 确认是否使用包容体自动判断方向。
- 改用面作为方向参考。
- 必要时指定 X 向矢量。
- 仍摆不正时，改用定向方式。
- 摆正后检查 MCS、加工坐标和实体位置是否同步。
