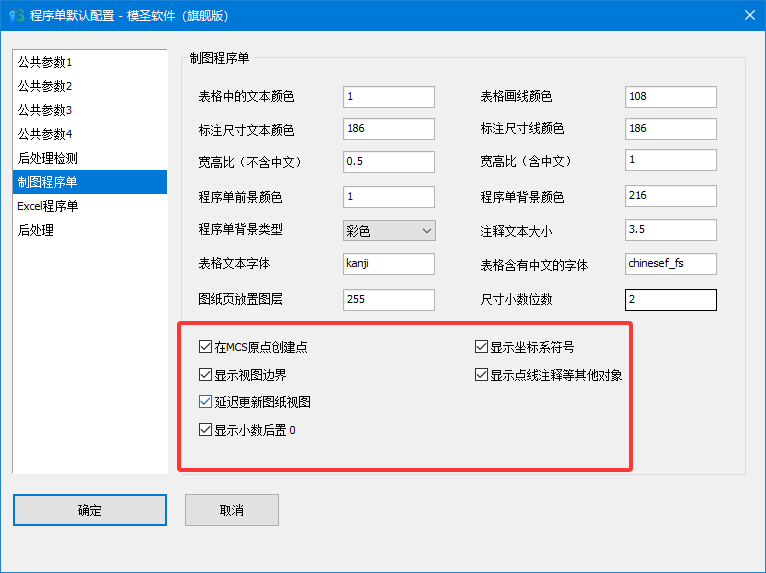

制图程序单尺寸标注颜色可以单独设置吗？
尺寸标注文本颜色和尺寸线颜色可以单独设置，但要区分程序单模板里的尺寸颜色、NX 制图对象颜色和最终截图/打印效果。若截图来源于当前图档制图对象，可能需要先调整 NX 图档中的标注颜色。
查看答案 →
“制图程序单”的搜索结果
找到 111 条内容
制图程序单输出后多出类别内容怎么办？
UG 制图程序单输出后如果出现不需要的类别内容，通常是制图程序单模板文件的图层里带有类别。打开当前制图程序单模板文件，把里面的类别删除并保存，重启 UG/NX 后重新出单即可。
查看答案 →
制图程序单尺寸文本字体怎样控制？
制图程序单或制图模板里文字变成方格时，优先检查制图默认字体和文本字体设置。新装 NX/UG 可能默认使用 UG 字体，若输出环境不兼容，可改为常用标准字体，并备份用户默认设置。
查看答案 →
制图程序单尺寸标注字号怎样固定？
制图程序单或制图模板里文字变成方格时，优先检查制图默认字体和文本字体设置。新装 NX/UG 可能默认使用 UG 字体，若输出环境不兼容，可改为常用标准字体，并备份用户默认设置。
查看答案 →
制图程序单第二页模板怎样设置？
制图程序单需要第二页时，应检查首页模板和分页模板是否都存在并被正确绑定；自带模板能生成第二页而自定义模板不能生成时，优先对照自带模板的分页设置和文件命名。
查看答案 →
