NX 编程2026-06-180 次浏览

一条槽或曲线刻线，可以用什么流程？

需要沿一条槽或曲线刻线时，可以先抽线并拉片体，再尝试使用流道加工或相关曲线加工流程。这样比直接在复杂面上盲目选线更可控。

阅读文章 →

零件自动编程2026-06-180 次浏览

怎样把文字放到工件上并生成刻字程序？

把文字放到工件上加工，常用做法是先用平面文本或文字注释创建文字，再用刻字加工或自动编程中的刻字功能选择文字和底面。选不到字时，优先检查字体、文字位置和视图方向。

阅读文章 →

平面文本2026-06-190 次浏览

刻字加工入口在哪里？

需要做刻字时，可以在自动编程界面下方找到“刻字加工”入口；如果是抽线刻字或注释转刻字，还需要按具体几何和文字来源再设置。

阅读文章 →

NX 基础操作2026-06-210 次浏览

刻字工具生成后不能直接编辑，可以怎么绕开？

刻字工具生成的结果如果不能直接编辑，可先抽取曲线，再用曲线点或相关曲线方式重新处理。适合需要对文字路径进行二次调整的场景。

查看答案 →

页签工具2026-06-210 次浏览

字体怎么抽取中心线？

字体抽中心线适合单线刻字、浅刻字或需要减少刀路重复的场景。若字体较粗或线宽变化明显，应先确认是要中心线效果还是轮廓效果，避免抽线后与预期字形不一致。

查看答案 →

NX 编程2026-06-210 次浏览

曲面刻字不能直接投影时，可以怎样整理中心线？

曲面刻字可先抽取刻字中心线，整理断线并连接，再投影到曲面。投影失败时，可先建立辅助平面或平面字，再重新抽线投影。

阅读文章 →

曲线驱动2026-06-210 次浏览

MS 抽取的中心线选不上时，要区分线对象和文本对象

抽取中心线后选不上，可能是因为当前功能需要文本对象，而抽取结果已经是线。需要刻字时，可直接使用自动编程刻字，让功能一次性抽线并加工。

查看答案 →

基本功能2026-06-210 次浏览

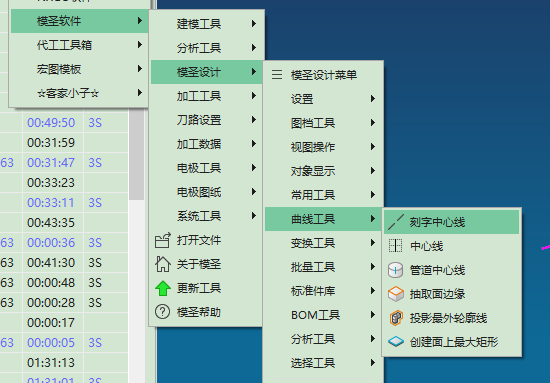

怎样抽取字体中心线？

刻字需要走中心线时，可以使用文字自动抽中心线的功能。粗线字体或特殊字体不一定适合直接按轮廓刻，必要时先导入合适字体，再根据加工需求选择中心线或轮廓线。

阅读文章 →

模圣操作2026-06-210 次浏览

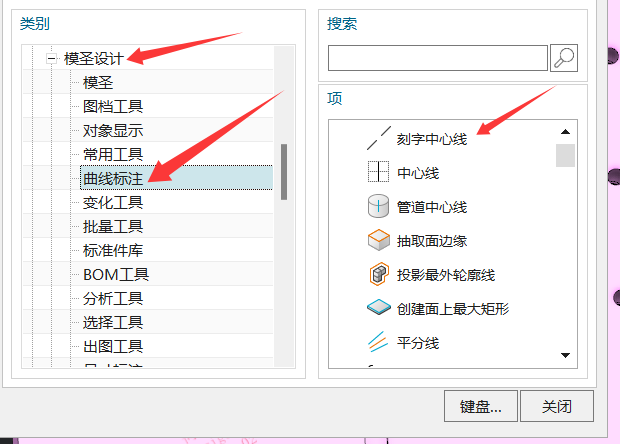

大量网格或槽线怎样批量提取中心线？

自动刻字或文字类特征没有完整选中时，可先使用模圣设计里的中心线功能取得文字中心线，再按曲线或刻字加工方式处理。

查看答案 →

页签工具2026-06-210 次浏览

刻字加工能不能分层？曲面刻字怎么处理？

刻字加工是否能分层取决于使用的流程和模板。自动编程或页签模板可以做分层；曲面刻字更适合用曲面区域或曲线驱动，让曲线投影到需要刻字的位置。

查看答案 →

NX 编程2025-06-020 次浏览

刻字刀路想更圆顺怎么处理？

刻字要求更圆顺时，可优先抽取中心线，再用刻字加工、曲线驱动或 2D 线刀路处理。

查看答案 →
