怎样批量设置刀具描述并显示到程序单？

正文

需要批量或快速修改刀具描述时，可以使用“设置描述”功能。

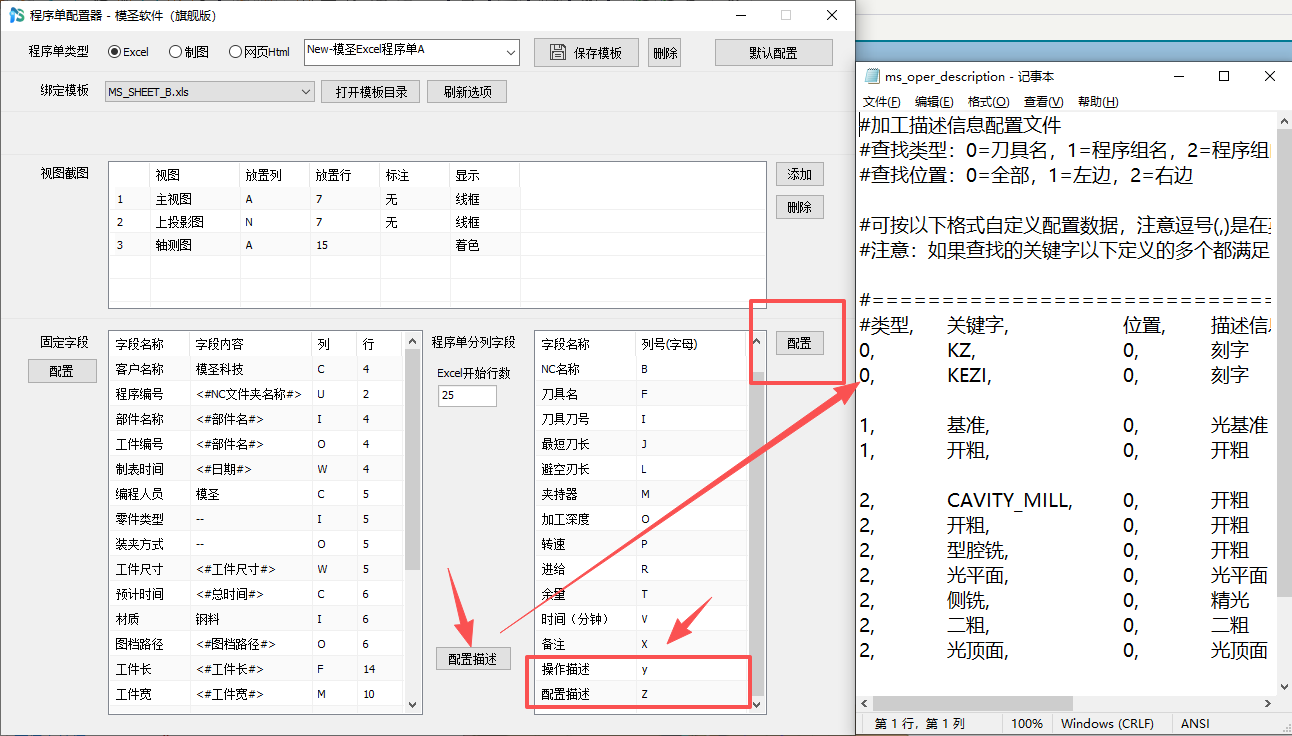

程序单里最终显示在备注还是刀具描述位置，取决于程序单模板里放的是哪个变量。你把对应变量放到哪个位置，那里就显示对应描述内容。

补充：程序单里需要显示哪些信息，要在模板变量里自己配置并调用。可显示的变量很多，但具体一个位置能否同时放多个变量，要看模板单元格或字段设计。

补充：程序单字段要同时检查刀库内容和行列映射

程序单读取刀具描述失败时，不一定是程序单模板单独的问题。先确认刀库里对应刀具已经填写描述，再检查程序单配置中列号、起始行、固定字段行列是否与当前 Excel 模板一致。

1. 导出或打开当前使用的刀库 Excel。
2. 确认刀具描述、刀名、刀号等字段有实际内容。
3. 检查程序单模板中这些字段所在列。
4. 在程序单配置里对应填写列号和起始行。
5. 如果钢件、铝件描述不同，可考虑分刀库或统一描述规则。

补充：同步刀库参数要勾选需要读取的字段

如果模圣刀库里有参数，但创建到 NX 后看起来没有参数，或助手界面没有按刀库带出进给、转速、切深等内容，应检查用户默认设置里的同步刀库参数选项。需要读取哪些字段，就勾选哪些字段，并确认刀库表格列信息没有错位。

1. 确认当前调用的是正确刀库。
2. 检查刀库中刀具描述、进给、转速、切深等字段是否有内容。
3. 在助手参数相关设置里勾选需要同步的刀库字段。
4. 检查刀具参数读取位置是否符合当前使用习惯。
5. 重新创建刀具或重新选择刀具后验证参数是否带出。

补充：绑定模板和实际使用模板的列号要一致

程序单只有一个列号配置但修改无效时，先检查当前绑定的模板、实际输出使用的模板，以及 Excel 文件中的列号是否一致。若改的是备用模板或旧模板，输出时不会有变化。

1. 确认当前程序单输出使用哪个模板文件。
2. 打开该 Excel 模板检查字段所在列。
3. 在程序单配置中填入相同列号。
4. 如果存在绑定模板，也要确认绑定模板中的列号一致。
5. 保存后重新生成程序单验证。

补充：刀长、避空、进给转速不显示时按模板、配置、刀具三处排查

程序单字段为空时，不要只改一个配置。表格程序单看列号，制图程序单看坐标；同时刀具本身必须有足够数据。最短刀长、避空通常依赖刀柄、夹持器、刀具长度等信息，只有刀具没有刀柄时，可能只能显示刀长，不能显示避空。

1. 打开当前实际使用的程序单模板。
2. 表格模板按 Excel 列号对应字段，制图模板按坐标位置对应字段。
3. 确认 A、B 或分页模板与当前输出模板字段一致。
4. 在程序单配置中填入相同列号或坐标。
5. 检查刀具是否设置了刀柄、夹持器和必要长度信息。

补充：固定轴区域铣同步步距前先勾选同步字段

转速、进给能同步但步距不变时，先确认当前策略是否支持该字段。区域铣通常可以同步部分参数，引导线类策略可能不行。还要在加工助手设置中把步距、切深等字段勾选上；如果刚改完仍不生效，可重启 NX 后再测试。

1. 确认当前操作是固定轴区域铣削还是引导线类策略。
2. 打开加工助手参数同步设置。
3. 勾选步距、切深等需要同步的字段。
4. 确认刀库中对应字段有值。
5. 重新选择刀具或重启 NX 后测试同步效果。
