多面编程默认 G53 怎么改成 G54？

正文

多面加工后处理默认输出 G53，通常要检查夹具偏置默认值和后处理映射。有些后处理把夹具偏置 0 输出为 G53，把 1 输出为 G54。

1. 先确认后处理对夹具偏置编号的映射规则。
2. 在多面加工或坐标相关设置中查看当前夹具偏置默认值。

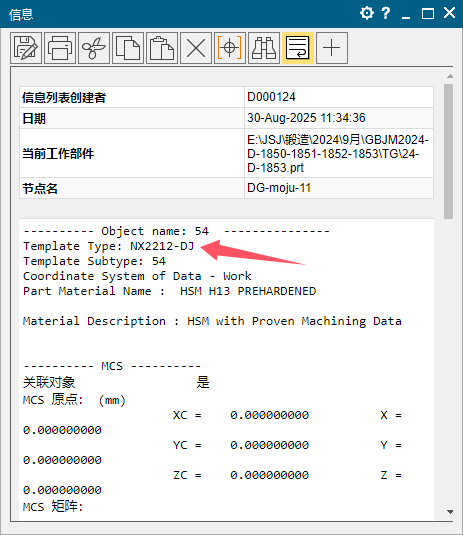

3. 可右键坐标属性，找到当前使用的模板，再进入模板修改默认夹具偏置。
4. 修改模板后保存，必要时重启 NX。
5. 重新后处理，确认输出是否从 G53 变成预

如果只在当前工序里手动改，下一次创建操作可能还会回到模板默认值；要长期生效，应修改对应模板。

补充：后处理没有 G54，先看模板坐标和夹具偏置是否继承

页签或模板调出的工序后处理没有 G54 时，先不要只改后处理。应检查模板中的 MCS、夹具偏置、几何体继承和后处理映射是否正确，尤其是从页签模板生成的操作是否继承到了目标坐标系。

1. 检查工序使用的 MCS 是否正确。
2. 检查夹具偏置编号是否为空或被模板覆盖。
3. 确认页签模板是否继承当前几何体和坐标。
4. 检查后处理里 G54/G54.1 的映射规则。
5. 重新后处理前，先抽查一条工序的坐标输出。

补充：自动编程默认输出 G53 时，模板偏置和后处理映射都要检查

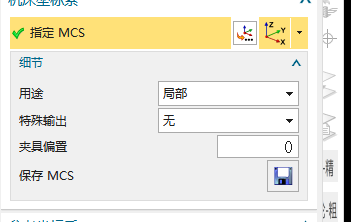

自动编程生成的 WCS 或 WORKPIECE 中夹具偏置为 0 时，后处理可能输出为 G53。处理方式有两类：一是在所有编程模板中把坐标系夹具偏置改为 1 并保存；二是在后处理构造器中把 0 和 1 都映射为目标坐标输出。更推荐先通过坐标系信息找到实际调用的模板，再修改模板源头。

1. 右键自动生成的坐标系，查看信息，确认它来自哪个模板。
2. 打开对应编程模板。

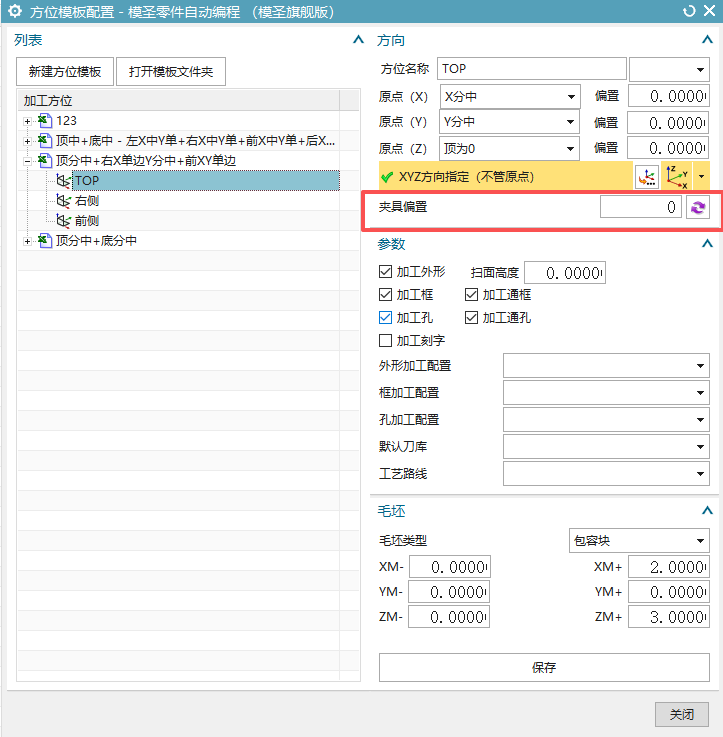

3. 把坐标系夹具偏置改为 1。
4. 保存模板并重新自动编程测试。
5. 如果现场希望 0 也输出 G54，可在后处理中做映射兜底。
