页签工具2026-06-160 次浏览

插入工序时为什么会继承前一个刀具？

插入模板时，如果模板本身没有设置刀具，新工序可能继承前一个工序的刀具；检查继承效果时建议切到程序视图，并核对模板中是否已经指定刀具。

查看答案 →

程序单与后处理2026-06-160 次浏览

制图程序单里怎么添加图片？

制图程序单中图片通常不能按普通导入文件方式处理，应使用添加图片的方式放入；Excel 程序单则可在 Excel 模板中按表格排版插入图片。

查看答案 →

程序单与后处理2026-06-160 次浏览

程序单关键字为什么匹配不到刀具名称？

程序单关键字匹配刀具名称时，分隔符可以使用 Tab，但不要用普通空格；多余空格会导致关键字匹配失败。

查看答案 →

零件自动编程2025-09-130 次浏览

自动编程里怎样添加曲面铣策略？

曲面铣策略可按其他策略方式添加，新增或改名后需要重启 UG/NX 才能被调用。

阅读文章 →

零件自动编程2026-06-180 次浏览

程序单里同刀号不同刀名，怎样分开列出？

程序单需要把同一刀号下的不同刀名、不同刀补分开列出时，可以到程序单配置的默认设置中检查公共参数 3。若只是同刀号不同刀名，重点看同刀号分列；若是同一条程序里刀补不同，重点看刀补分列相关选项。

查看答案 →

刀轴功能2026-06-210 次浏览

刀轴功能设置后的最终检查

指定刀轴没有效果但安全高度有效时，先确认操作导航器模式、切削区域和实际选取对象。部分版本下切换经典工序导航器并重启后，再按正规侧面切削区域测试更容易定位问题。

阅读文章 →

程序单与后处理2026-09-070 次浏览

程序单避空长度或刀长不读取，先检查刀柄/夹持器和列变量

程序单里避空长度、最短刀长、装刀长显示异常时，先看刀具是否设置刀柄或夹持器，再检查列信息中使用的变量。加刀柄通常对应最短刀长，有夹持器时通常对应装刀长。

查看答案 →

透明助手2026-08-310 次浏览

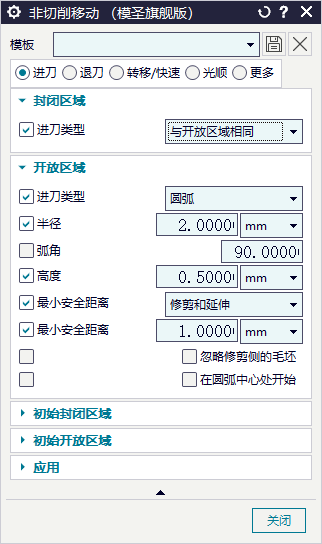

开放圆弧进刀半径和长度，可先从透明助手或非切削参数里找

想快速改开放圆弧进刀、线性进刀的半径和长度时，可先检查透明助手是否已收录相关参数；如果没有，再到非切削参数模板中维护。

查看答案 →

程序单与后处理2026-08-120 次浏览

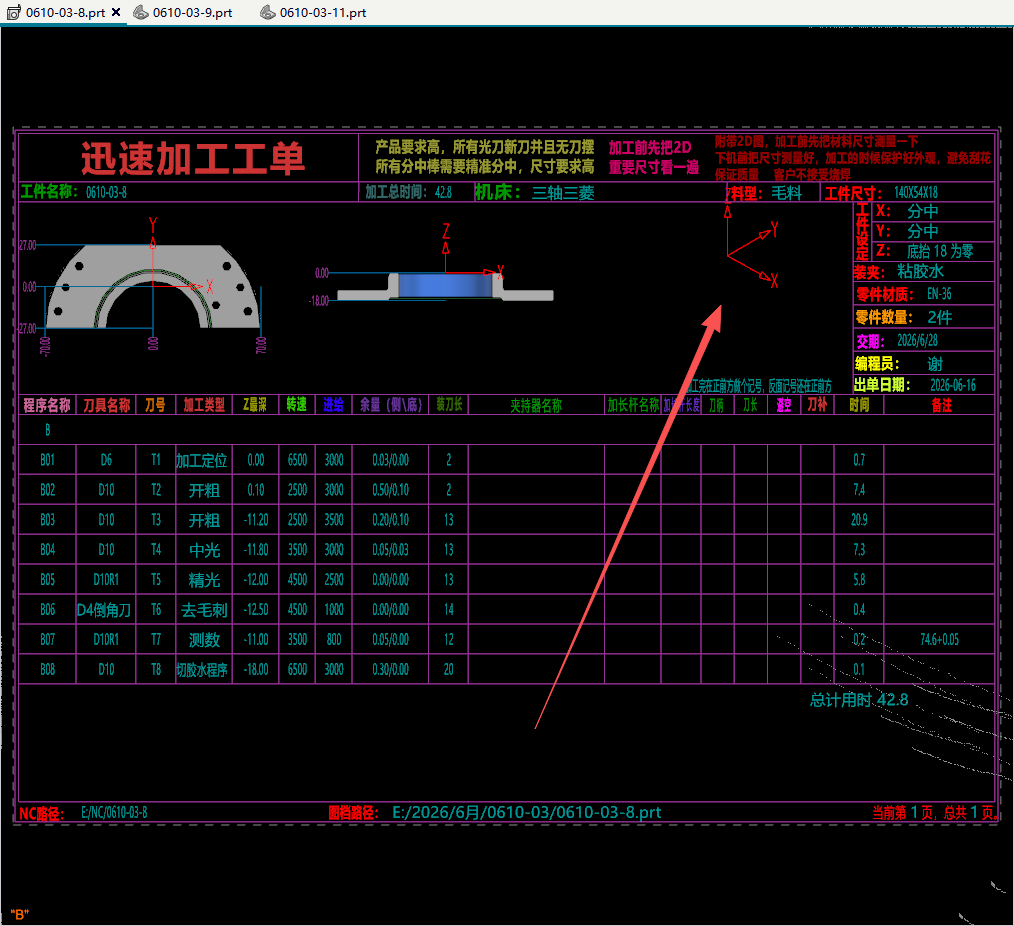

程序单有的图出不来可以先检查什么？

程序单某些视图不显示时，先整理文件图层并排查碎线、孤立点、异常对象。若只是个别视图缺失，多半要从模型显示对象和图层状态开始查。

阅读文章 →

程序单与后处理2024-06-080 次浏览

程序单轴视图怎样隐藏不可见线？

程序单轴视图来自 NX 静态线框截图，应在 NX 的静态线框显示中隐藏不可见线，而不是只修改 Excel 单元格。

查看答案 →

刀库与切削参数2025-06-250 次浏览

常用刀具添加后没反应怎么办？

常用刀具添加后不显示时，退出当前命令再进入，必要时重启 NX。

阅读文章 →

零件自动编程2026-06-170 次浏览

电极编程想优先使用刀库刀具，应检查哪里？

电极编程中如果图档已有刀具导致优先使用图档刀具，可在右侧设置中勾选“只显示刀库刀具”，并把刀库关键字和刀具参数维护完整。

查看答案 →

程序单与后处理2026-06-180 次浏览

程序单下面字体有一根线怎么办？

程序单文字出现下划线时，先检查是否选了主程序组，再检查模板单元格下划线格式。

阅读文章 →

模圣操作2026-06-180 次浏览

定位命令生成的坐标是斜的，想摆正用什么功能？

使用定位命令后坐标或模型方向是斜的，如果目标是把实体摆正，可使用“摆正体”功能，而不是只调整坐标显示。

阅读文章 →

程序单与后处理2026-06-190 次浏览

程序单配置器界面分为哪些区域？

程序单配置器主要包含模板类型与绑定区域、视图截图配置区域、固定单元格配置区域、分列循环字段配置区域，以及默认参数配置入口。

查看答案 →
