自动出图勾选尺寸后仍没有完整尺寸，是不是只能手动标注？
自动出图勾选尺寸后仍没有完整尺寸时，要先区分“最大外形尺寸”和“完整制图尺寸”。当前自动出图可输出的自动尺寸范围有限，复杂尺寸仍需要在制图中手动标注或用专用模板处理。
查看答案 →
“标注”的搜索结果
找到 90 条内容
制图程序单尺寸标注颜色可以单独设置吗？
尺寸标注文本颜色和尺寸线颜色可以单独设置，但要区分程序单模板里的尺寸颜色、NX 制图对象颜色和最终截图/打印效果。若截图来源于当前图档制图对象，可能需要先调整 NX 图档中的标注颜色。
查看答案 →
自动出图虚线和最大外形尺寸没有标注怎么办？
制图里想让反面的形状以虚线显示，先检查目标视图的隐藏线或线型显示方式。部分视图需要在出图界面中选中视图后切换隐藏线模式，或确认视图线型是否已经设置为虚线。
阅读文章 →
制图程序单尺寸标注字号怎样固定？
制图程序单或制图模板里文字变成方格时，优先检查制图默认字体和文本字体设置。新装 NX/UG 可能默认使用 UG 字体，若输出环境不兼容，可改为常用标准字体，并备份用户默认设置。
查看答案 →
模圣出图能自动标注尺寸吗？
自动出图里孔到边的全自动标注目前不一定能直接完成。需要标注孔到边距离时，可先用手动快速标注方式处理；如果要完全自动化，需要等待对应功能完善或使用定制模板方案。
查看答案 →
程序单想标注外形长宽尺寸，应先检查哪些设置？
程序单时间需要比 NX/UG 计算时间增加时，可在后处理程序单设置或默认设置中调整加工时间倍数。输出时要区分程序时间和按比例换算后的实际时间。
查看答案 →
程序单尺寸怎样按坐标中心向两边标注？

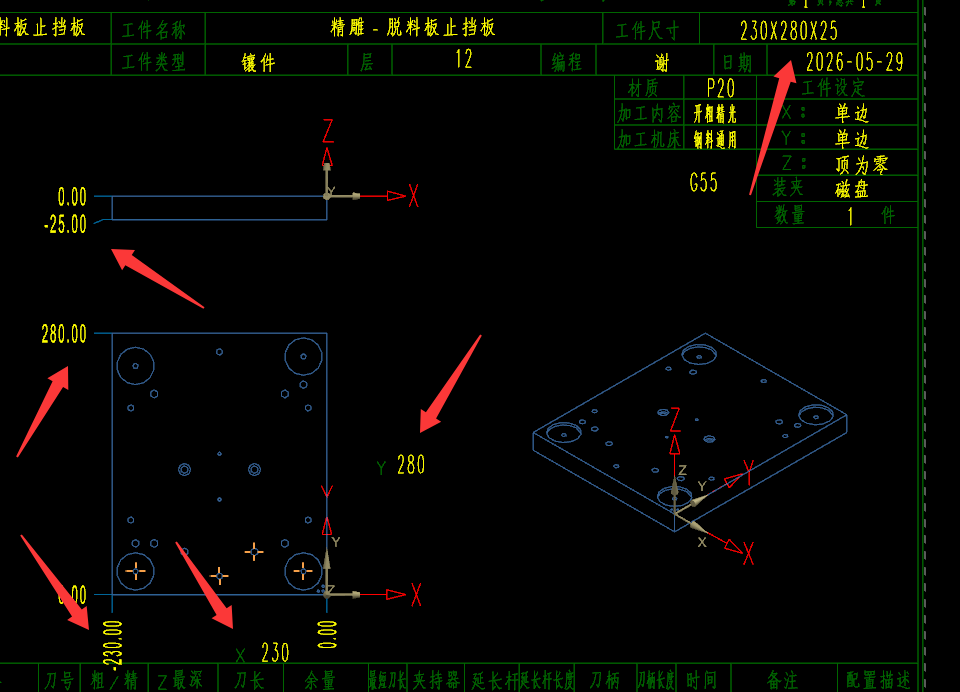

程序单长宽尺寸、坐标尺寸和线性标注要先看程序单设置中的标注模式。部分场景下坐标和线性标注不能同时选用，需要根据最终出单效果选择一种模式；如果设置后没有生效，还要确认是否保存了当前程序单设置。
查看答案 →UG/NX 制图里坐标尺寸怎样快速标注？
程序单长宽尺寸、坐标尺寸和线性标注要先看程序单设置中的标注模式。部分场景下坐标和线性标注不能同时选用，需要根据最终出单效果选择一种模式；如果设置后没有生效，还要确认是否保存了当前程序单设置。
阅读文章 →
坐标尺寸标注出来的原点符号能不能隐藏？
程序单长宽尺寸、坐标尺寸和线性标注要先看程序单设置中的标注模式。部分场景下坐标和线性标注不能同时选用，需要根据最终出单效果选择一种模式；如果设置后没有生效，还要确认是否保存了当前程序单设置。
查看答案 →
