曲线驱动2026-06-180 次浏览

曲线驱动中选线、选边、曲线和边一起选有什么区别？

曲线驱动面板中可按对象类型过滤选择：只选曲线、只选边，或曲线和边一起选。已有中心曲线时通常选择选线即可。

阅读文章 →

钻孔参数2026-06-180 次浏览

为什么看起来选中了孔但操作里没有生效？

有些孔边看起来是圆，但 NX 可能不认可该圆边作为有效孔对象；也可能模型边本身不是标准圆，需要先修复几何后再选孔。

阅读文章 →

零件自动编程2026-06-180 次浏览

自动编程倒角大小变成 -1，可能是哪里被自动识别了？

设置倒角大小为 -0.25，但刀路里变成 -1 时，可能是模型缺口边上存在 C1 倒角，软件把这个倒角尺寸自动带入了。删除或处理该倒角后再生成，参数可恢复正常。

阅读文章 →

模圣操作2026-06-180 次浏览

模型变透明后边线全部显示，怎么恢复？

模型处于半透明状态时容易显示更多边线。可以先取消透明，或把透明度数值调低到合适位置，再检查边线显示状态。

阅读文章 →

排除边2026-06-180 次浏览

为什么需要排除边？

去毛刺刀路默认可能会把区域内所有符合条件的边都加工，但实际并不是所有边都需要倒角或去毛刺，此时就需要排除不加工的边。

阅读文章 →

程序单与后处理2026-06-190 次浏览

Excel 程序单建模截图可以调整哪些参数？

建模截图可以调整模型线宽、透明度等参数。线宽变大时，截图中的模型线条会更粗。

查看答案 →

曲线边界2026-06-210 次浏览

曲线边界功能适合什么场景？

页签调用切削区域时，功能 ID 方式和页签面选择器方式能力不同：功能 ID 方式可能有继承选项，但缺少区域面预选；页签面选择器可做区域面预选和过滤，但可能没有继承选项。

阅读文章 →

故障处理2026-06-210 次浏览

过切检查没有检查出来时先看哪些设置？

过切检查没有报出问题时，先检查是否设置了负余量；如果要按 0 余量检查，需要手动输入检查值。另外孔铣类操作不一定会提示过切，必须谨慎复核。

阅读文章 →

程序单与后处理2026-06-210 次浏览

处理前过切检查选项有什么作用？

处理前过切检查会在后处理前先检查所选工序是否存在过切风险。发现问题时会弹出提示，由操作者决定是否继续。

查看答案 →

NX 编程2026-06-210 次浏览

圆弧底面或弧形区域想做绿色辅助线，可以怎样抽取曲线？

圆弧底面或弧形区域需要生成辅助线时，可先抽取边或中心线，再用等参数曲线、拉伸、偏置曲线等方式整理出可用于流线或曲线驱动的线。

查看答案 →

程序单与后处理2026-06-210 次浏览

刀具号和刀具半径补偿号不一样时在哪里改？

刀具号、补偿号和半径补偿号不一致时，应到刀具或后处理相关参数里检查对应字段，不要只改显示名称。

查看答案 →

NX 编程2026-06-210 次浏览

底壁铣做螺旋外形时刀路断开怎么排查？

底壁铣做螺旋或底部流线类刀路时，如果刀路断开、下不到底或出现明显接痕，要同时检查策略、刀具类型、版本支持和引导曲线质量。

查看答案 →

模圣操作2026-06-210 次浏览

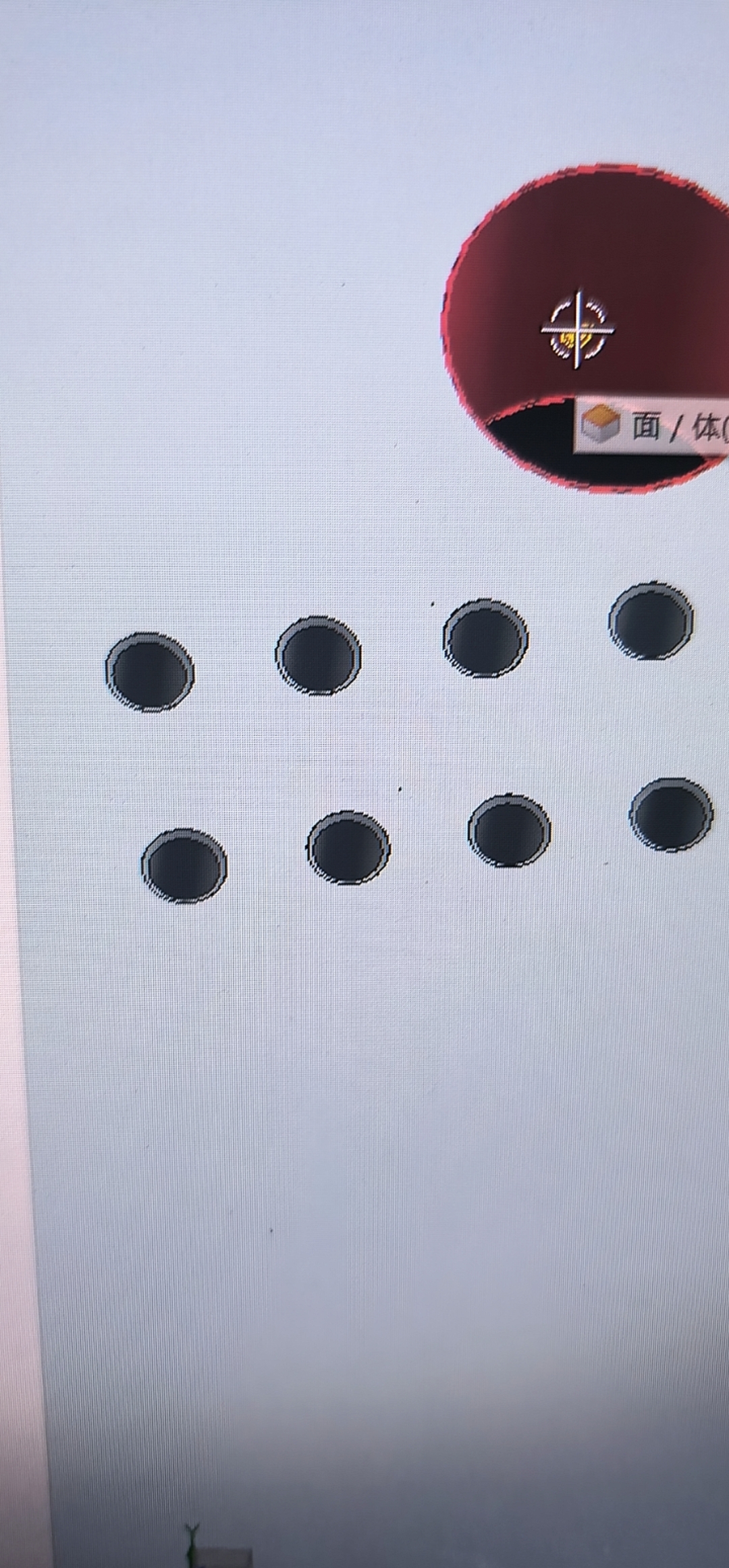

批量删除倒角时，注意取消会误删全部对象的选项

需要批量删除多个倒角时，可先放平视图后框选目标，但要注意取消可能导致全选或误删的选项。执行前最好先备份或撤销点确认。

查看答案 →

NX 编程2026-06-160 次浏览

部件轮廓生长不了，可以先检查什么？

部件轮廓生长不了时，先检查视图方向是否略歪；可按 F8 回到标准视图方向后再试。

查看答案 →

安装与运行环境2026-06-160 次浏览

NX 高版本显示不清晰、圆弧有棱边怎么调？

NX 高版本里模型显示不清晰、圆弧边看起来有棱边时，优先检查显示精度和曲线/曲面精度设置；如果所有文件都模糊，还要排查显卡驱动、显示器分辨率和缩放设置。

查看答案 →
