大 C 角用倒角刀自动识别不了怎么办？

正文

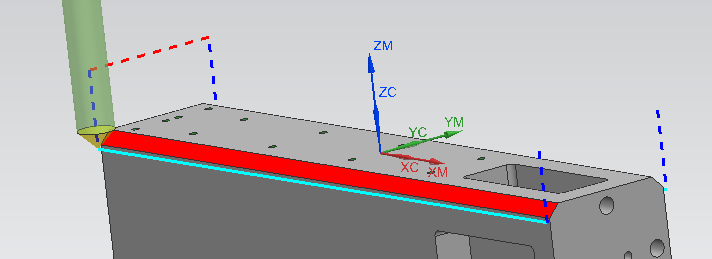

大 C 角想用倒角刀自动识别时，如果一直识别不稳，可以先判断倒角大小。普通小倒角可以考虑毛刺或倒角功能；超过 C1 的大倒角，直接用等高或多刀路加工通常更稳。

如果仍想自动识别，可以尝试颜色过滤、新版倒斜角功能或自定义刀具驱动点跑线。但如果提示没有选择底面、刀路不出，就不要强行套自动流程，先改成更稳定的等高策略。

补充：模型已有 C 角时，可用平面去毛刺、选择壁或删除面思路处理

模型已经画好 C 角，但自动倒角或去毛刺识别不到时，不一定能完全一键识别所有 C 角。可尝试平面去毛刺、选择壁、批量选择面，或先用删除面/删除水平面把干扰 C 角处理掉，再生成加工刀路。

1. 孔倒角场景优先检查孔自动倒角。
2. 平面类 C 角可尝试平面去毛刺。
3. 复杂 C 角可用选择壁或批量选择面辅助框选。
4. 识别被 C 角干扰时，可先删除面或删除水平面。
5. 当前无法稳定一键识别的形状，生成后要人工复核。

补充：模型已有 C 角但等高清角不到底时，检查切削层设置

使用页签工具或等高清角时，如果加工不到底，除了检查边界和底面，也要查看操作里的切削层设置。切削层被改动后，可能限制实际加工深度，导致底部残留。

1. 打开对应操作的参数。
2. 检查切削层、底部余量和深度限制。
3. 需要到底时，按实际模型重新指定底面或调整切削层。
4. 重新生成刀路后查看底部是否还有残留。

补充：三轴去毛刺可以用倒角刀，也可以用球刀；倒角刀需在刀具视图创建

三轴去毛刺并不只限一种刀具。倒角刀、球刀都可能用于不同倒角或去毛刺场景。如果在模圣入口里找不到倒角刀创建项，可先到 NX 刀具视图或刀库中创建对应倒角刀，再回到策略里调用。

1. 根据倒角形状选择倒角刀、球刀或其他合适刀具。
2. 倒角刀找不到创建入口时，先去刀具视图创建。
3. 把刀具加入模圣刀库或当前部件刀具。
4. 再到三轴去毛刺或相关策略中调用。
5. 生成后检查刀轴、过切和刀补方式。
