创建 WORKPIECE 后通常还要设置哪些数据？
创建 WORKPIECE 后，通常还要设置部件、毛坯、检查体、部件边界和毛坯边界等数据。毛坯几何体就是其中用于设置毛坯的重要入口。
知识目录
共 9 条内容

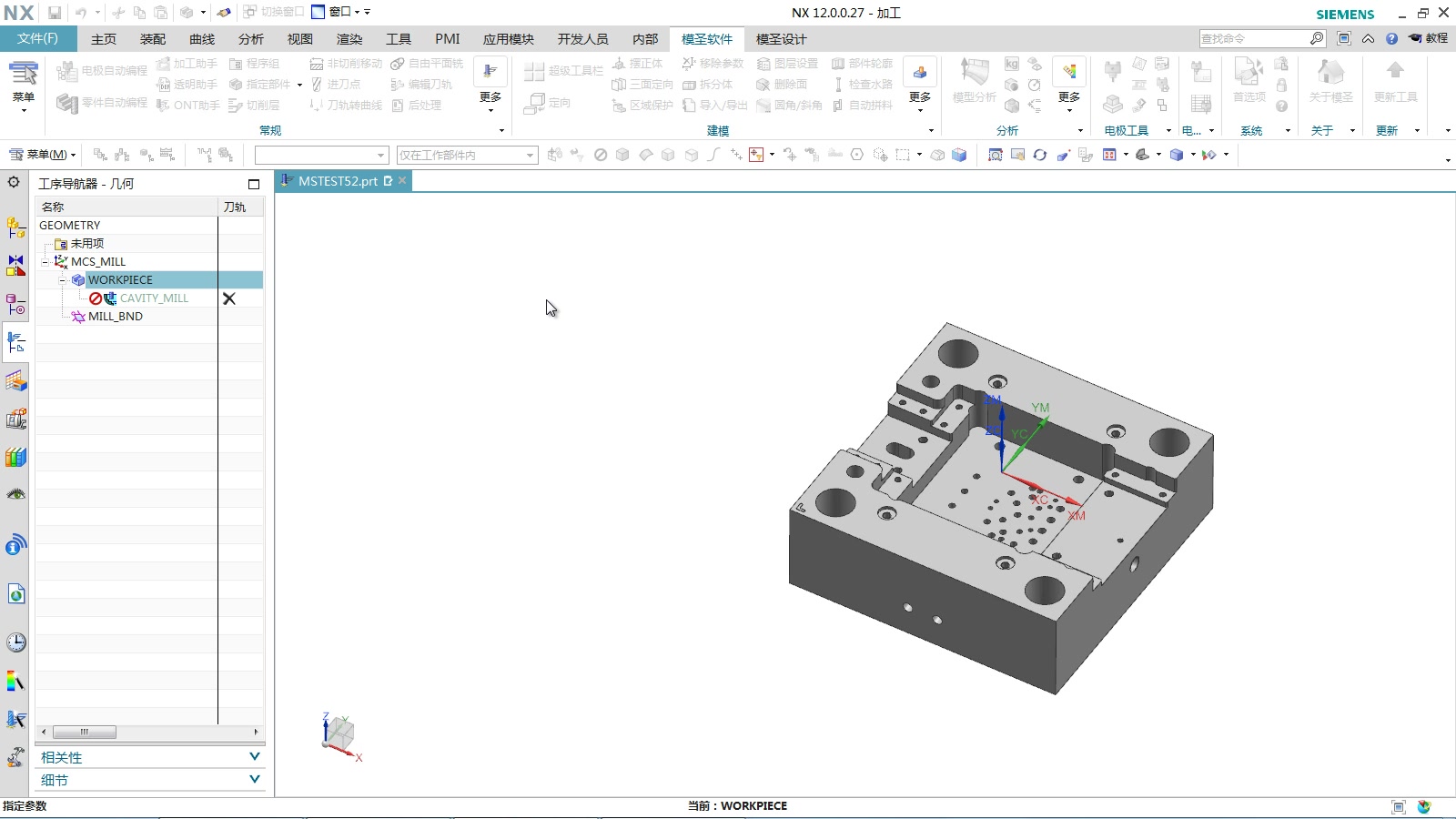

为什么要单独提供毛坯几何体功能？
毛坯几何体对应 NX WORKPIECE 中的毛坯设置。原始入口需要进入多层对话框，单独做成功能后，可以放到快捷键或超级工具里快速打开。

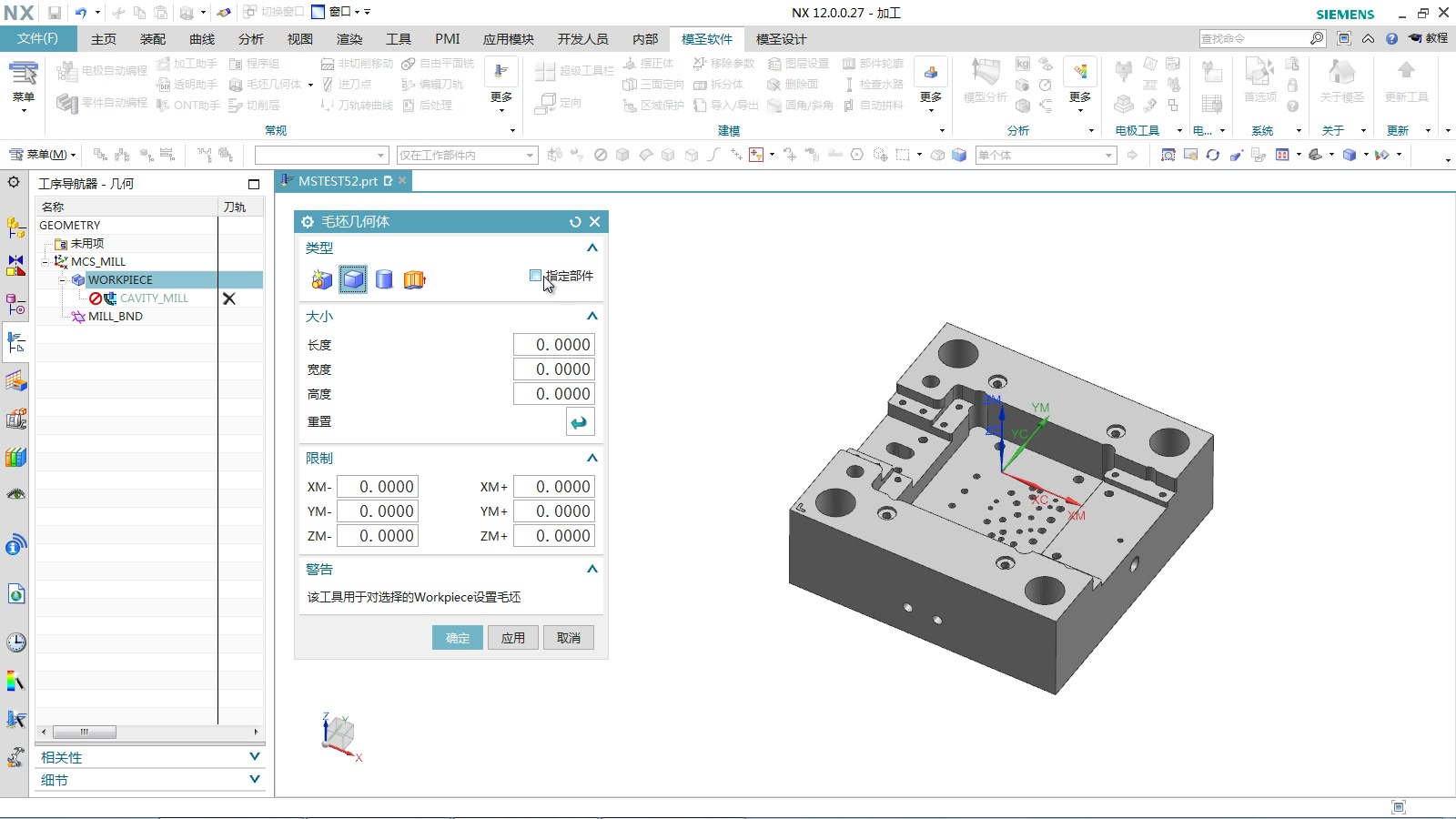

毛坯几何体使用包容块时为什么要先指定部件？
包容块毛坯需要基于部件计算。如果当前 WORKPIECE 中没有部件，需要先勾选并指定部件，否则毛坯设置可能无效。

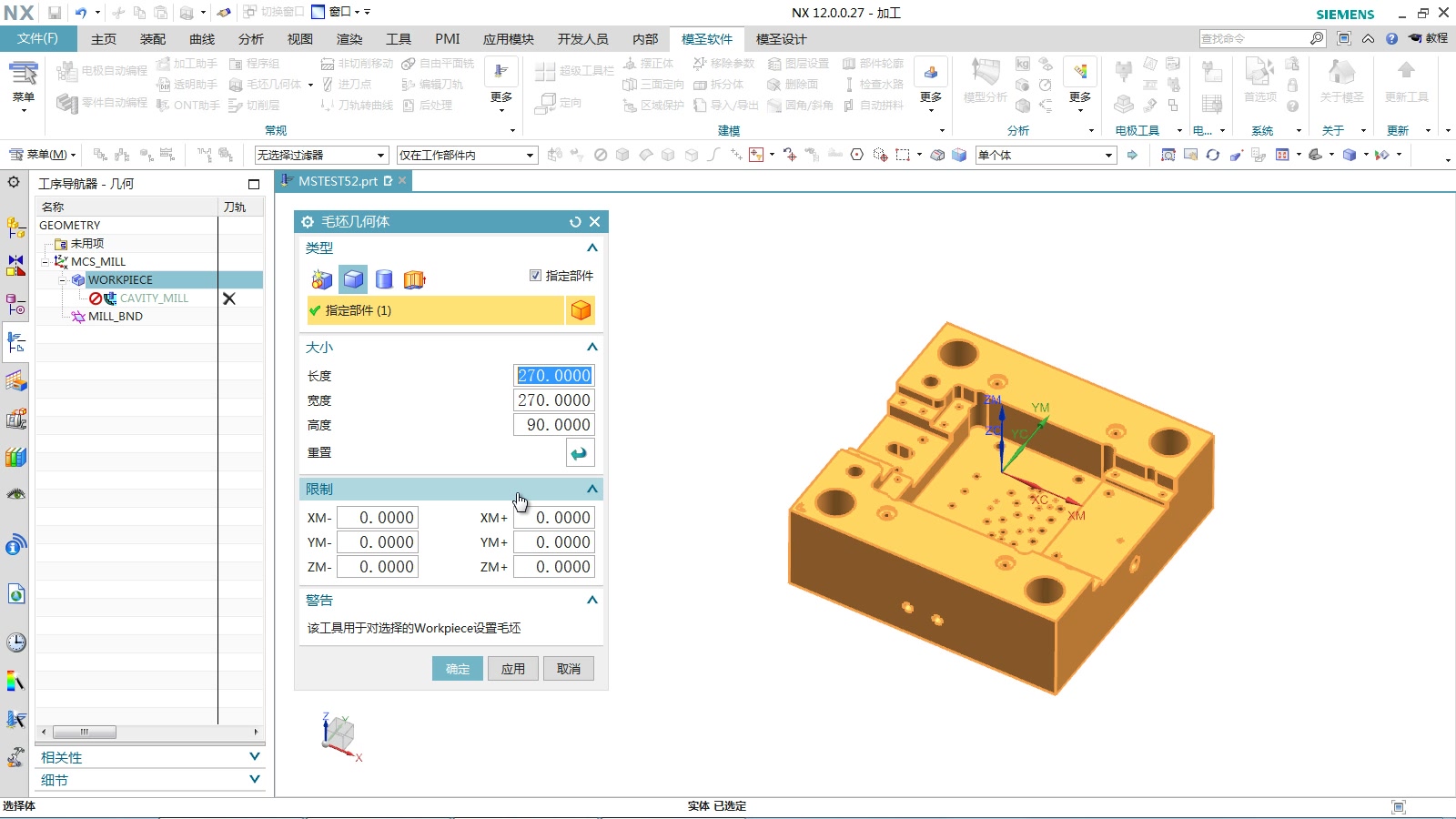

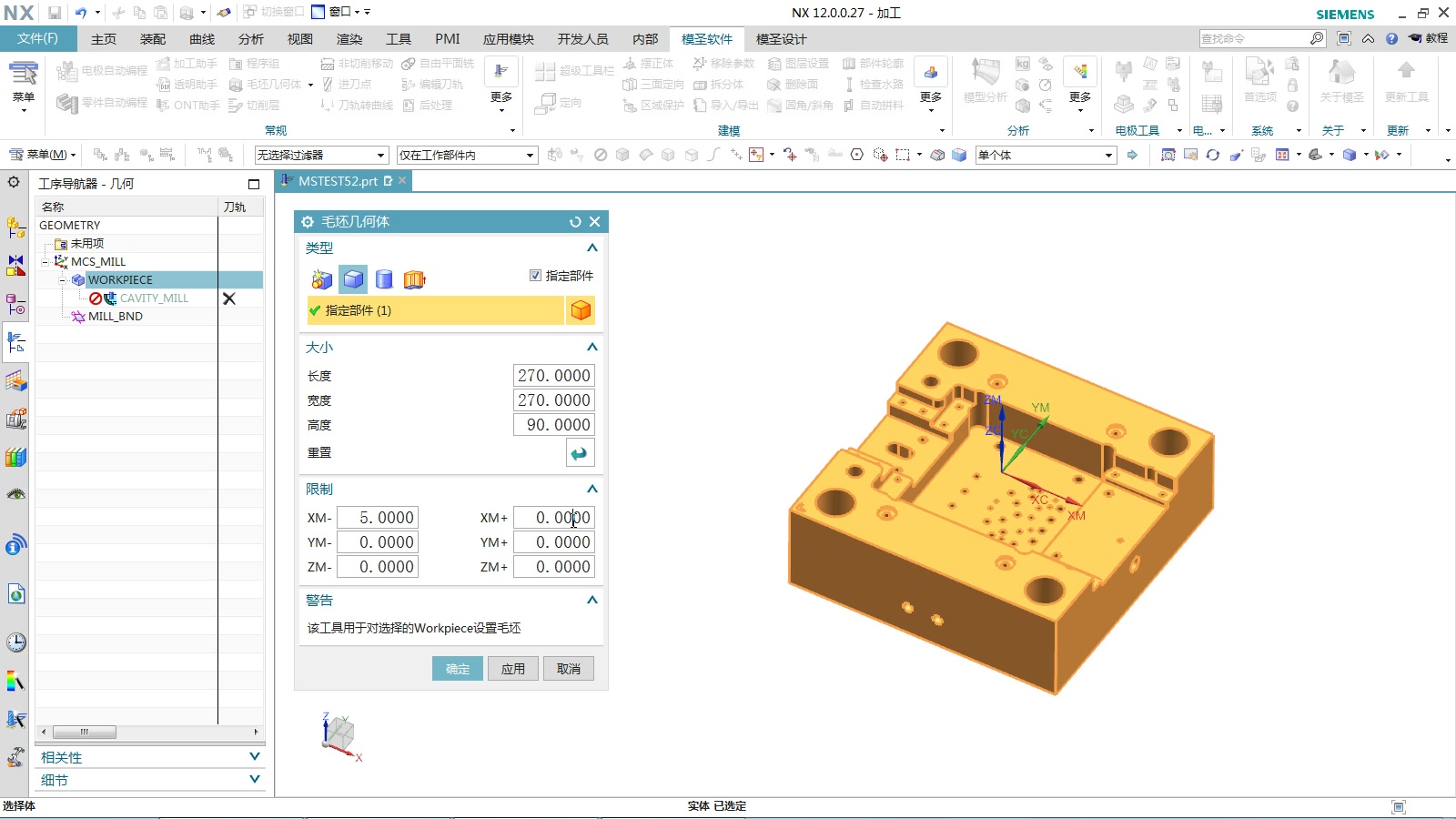

毛坯几何体中标准偏置方式应该看哪些数据？
如果按标准偏置方式设置毛坯，重点看下方偏置数据；上方尺寸区域可以收起，不必反复关注。

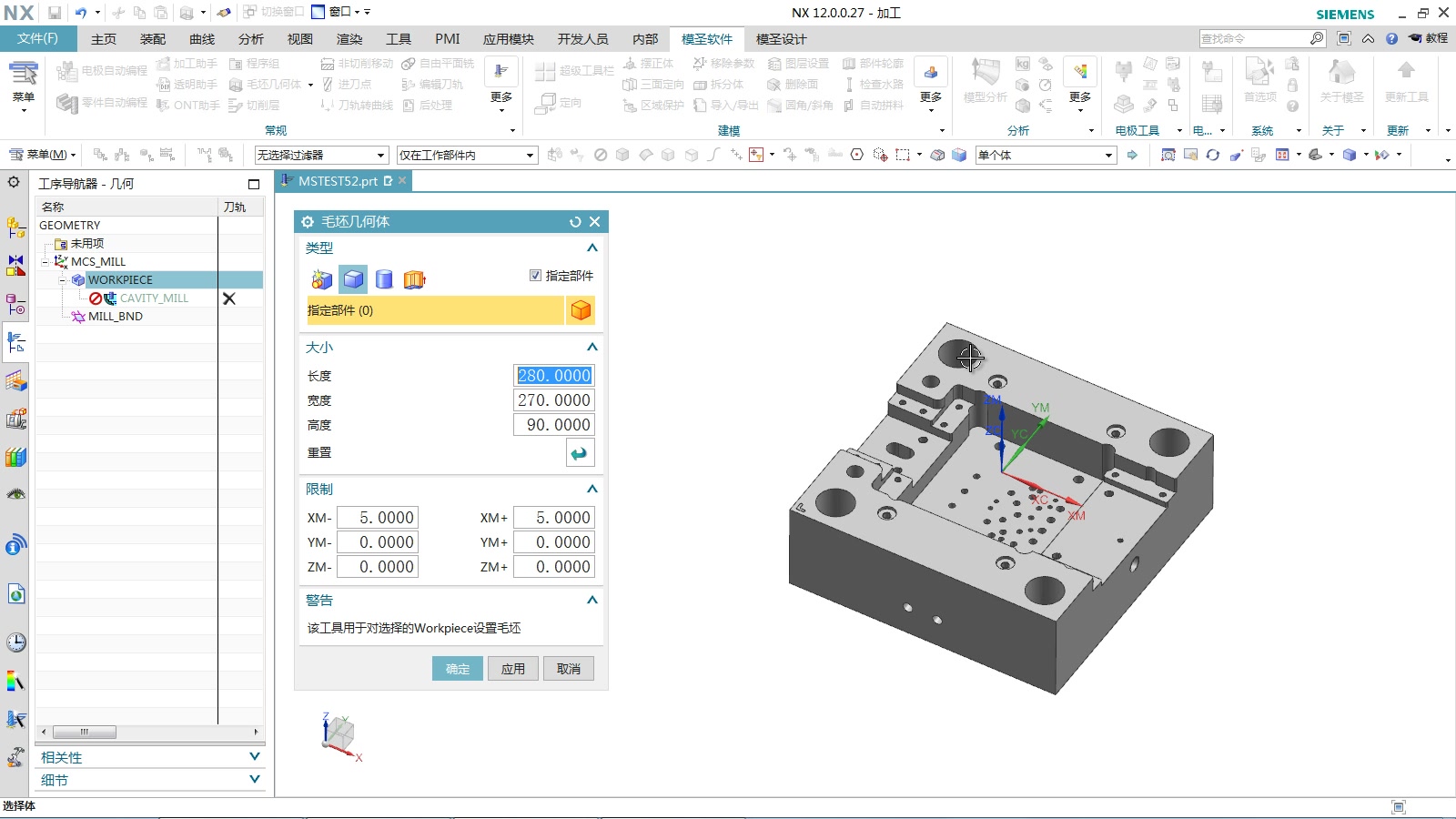

固定毛坯尺寸时上方尺寸和下方偏置是什么关系？
如果毛坯尺寸是固定值，可以在上方尺寸区域输入固定长宽高，系统会重新计算下方偏置数据，再按计算后的偏置生成毛坯。

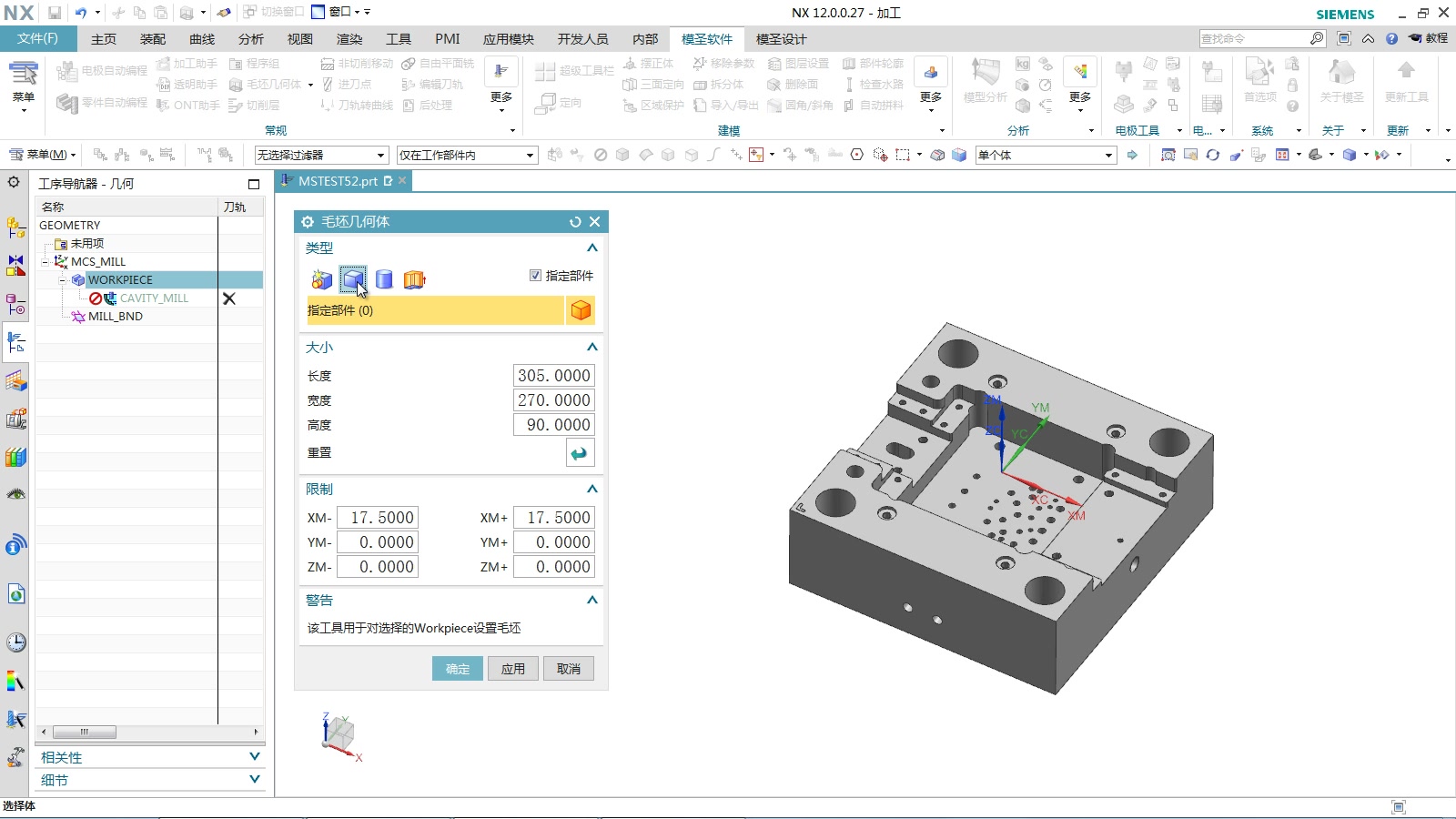

部件轮廓、毛坯轮廓、包容块和包容圆柱为什么都要先有部件？
部件轮廓、毛坯轮廓、包容块、包容圆柱等毛坯方式都需要基于部件计算。如果没有指定部件，设置后可能看不到效果。
毛坯几何体功能的前置条件
毛坯几何体依赖部件数据，使用包容块、轮廓或圆柱方式前，应先确认 WORKPIECE 中已经有正确部件。

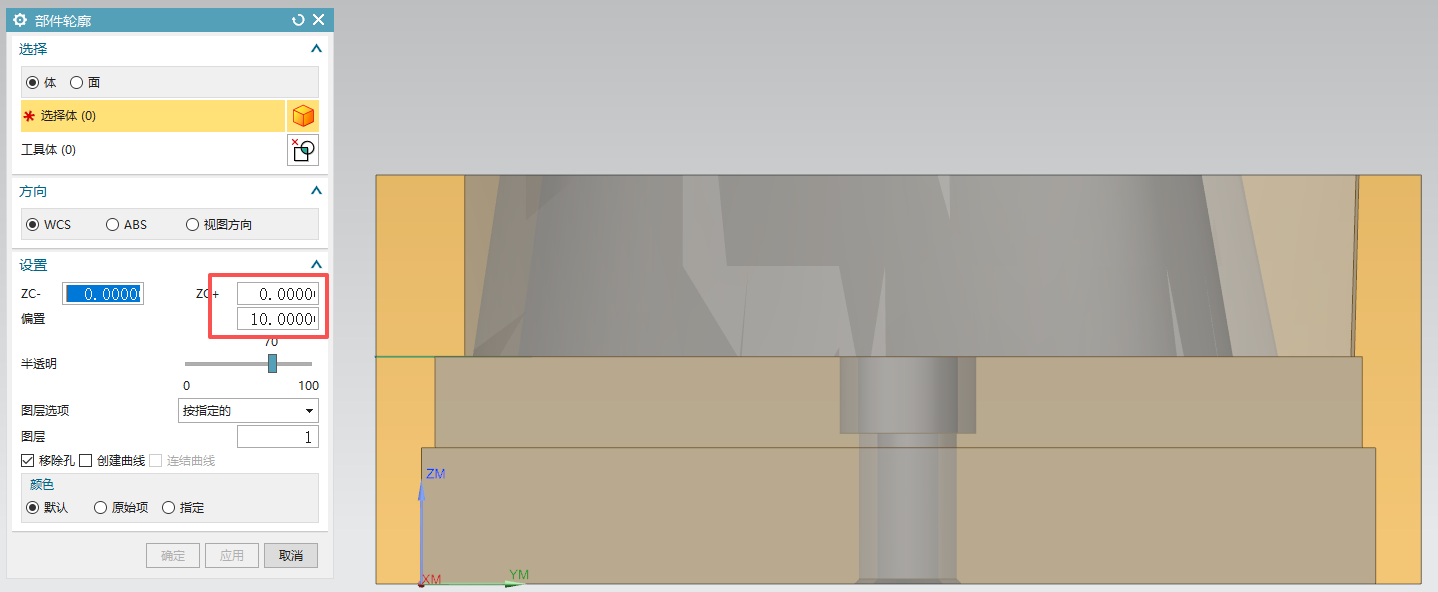

部件轮廓偏置可以用来做轮廓毛坯
需要按实体外形生成一定偏置的毛坯或边界时，可优先考虑部件轮廓偏置。曲面坑位、局部凹凸较复杂时，要再检查偏置结果是否覆盖需要区域。
模圣毛坯可以用来做仿型吗？
模圣毛坯主要用于加工计算、毛坯识别和刀路参考，不适合直接当作仿型实体使用。需要仿型实体时，应按建模方式单独处理。
