需要挡住已经加工过的区域时，可以用检查体或拉伸体吗？

加工过程中某些区域不想继续下刀时，可以拉伸或加厚一个辅助实体作为挡刀路对象，也可以使用检查体思路。关键是让刀路计算时把该区域当作限制对象。

阅读文章 →

基本功能2026-06-190 次浏览

拉伸孔功能在哪里？

需要处理拉伸孔时，可以在相关工具区找到“拉伸孔”功能入口，图标旁通常会显示“拉伸孔”文字。

阅读文章 →

NX 基础操作2026-06-200 次浏览

模具筋位补面挡刀可以用拉伸求交思路

复杂筋位、锥度孔或小刀容易扎下去的位置，不一定要把面补得完全漂亮。为了挡刀路，可以用相邻面拉伸成辅助体，再做布尔求交，得到不影响刀路的挡刀体。

阅读文章 →

NX 基础操作2026-06-210 次浏览

DWG 拉伸后圆变成多边形或锯齿状，是什么原因？

DWG 导入后圆或椭圆变成很多线段，通常是源图圆弧已被导出为多段线，或由 PDF 转换造成分段。可先做 CAD 去重、连接分段线，并尽量让源 CAD 以真实圆弧输出。

查看答案 →

模圣操作2026-06-180 次浏览

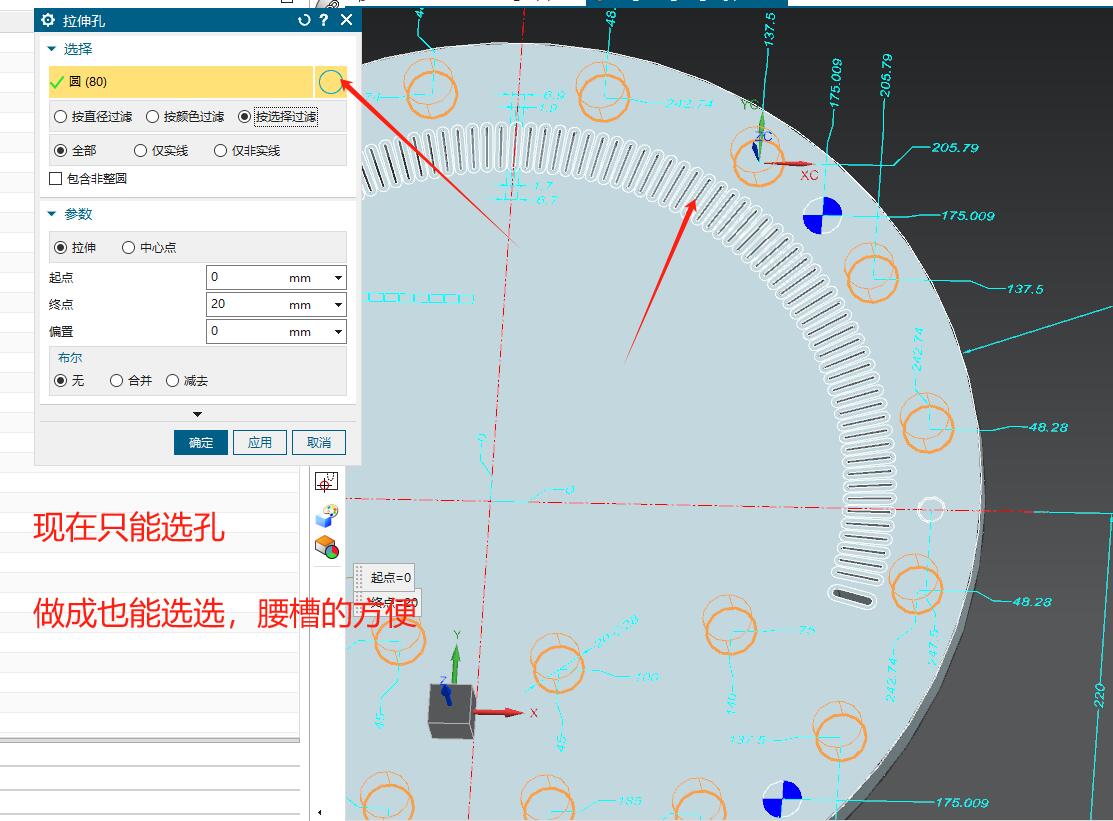

密集槽不好选时可以用克隆曲线、染色、颜色筛选和拉伸吗？

密集小槽直接选择困难时，可以尝试先克隆曲线，再染色、按颜色筛选并拉伸，辅助批量选择和建模处理。

阅读文章 →

NX 基础操作2026-06-180 次浏览

部件轮廓或投影最大轮廓拉伸后为什么有很多小面？

投影轮廓生成碎面比较常见，加工毛坯通常影响不大，必要时可组合轮廓线。

阅读文章 →

NX 基础操作2026-06-170 次浏览

草图里有重复线条导致拉伸报错，怎么快速处理？

草图或曲线里存在重复线条时，拉伸、片体等操作可能报错，可以先用自动删除重复对象清理。

阅读文章 →

曲面驱动2026-06-180 次浏览

没有驱动面时可以先怎样生成面？

如果没有现成驱动面，可以先用面相关工具，例如拉伸方式，根据流道或槽线生成辅助面，再把这些面用于曲面驱动。

阅读文章 →

NX 基础操作2026-06-210 次浏览

在实体上做箭头标记可以怎么处理？

需要在实体上做箭头标记时，可以先用模圣注释写出箭头，再把注释转为曲线，最后拉伸成实体或加工需要的几何标记。

查看答案 →

NX 基础操作2026-06-210 次浏览

修补开口和填充孔分别适合什么情况？

修补开口、补片或填充孔时，如果整片补面把孔一起封住，可以先补完整面，再用拆分体或拉伸把孔重新打开；盲孔和通孔要分开确认。

阅读文章 →

程序单与后处理2026-06-180 次浏览

纯 2D 线加工出不了程序单怎么办？

纯 2D 线加工没有实体时可能出不了程序单，可以稍微拉伸一个外形实体后再出程序单。

阅读文章 →

程序单与后处理2026-06-170 次浏览

纯 2D 图无法出程序单时可以怎么处理？

如果只有纯 2D 线框或平面图导致程序单无法正常生成，可以先拉伸出一个简单外形，再基于该外形出程序单。

查看答案 →

NX 基础操作2026-06-170 次浏览

螺丝沉头位置想快速建出来，可以用什么思路？

需要快速做螺丝沉头或沉孔结构时，有圆可用拉伸、偏置和求差处理；没有现成圆时先手动画出截面或轮廓，再复制到其它位置。

查看答案 →

NX 基础操作2025-09-230 次浏览

移出重复对象命令为什么不能删除面或实体？

移出重复对象功能暂时主要支持点和曲线类型，不适用于面或实体的重复清理；面和实体应改用 NX 建模清理或删除方式。 重复线条会影响草图拉伸，可先自动删除重复对象。

查看答案 →

孔自动编程2025-07-300 次浏览

孔看起来是圆但识别不了怎么办？

孔识别失败时要先测量几何，很多看起来像圆的边实际是椭圆或坐标未摆正。

阅读文章 →
