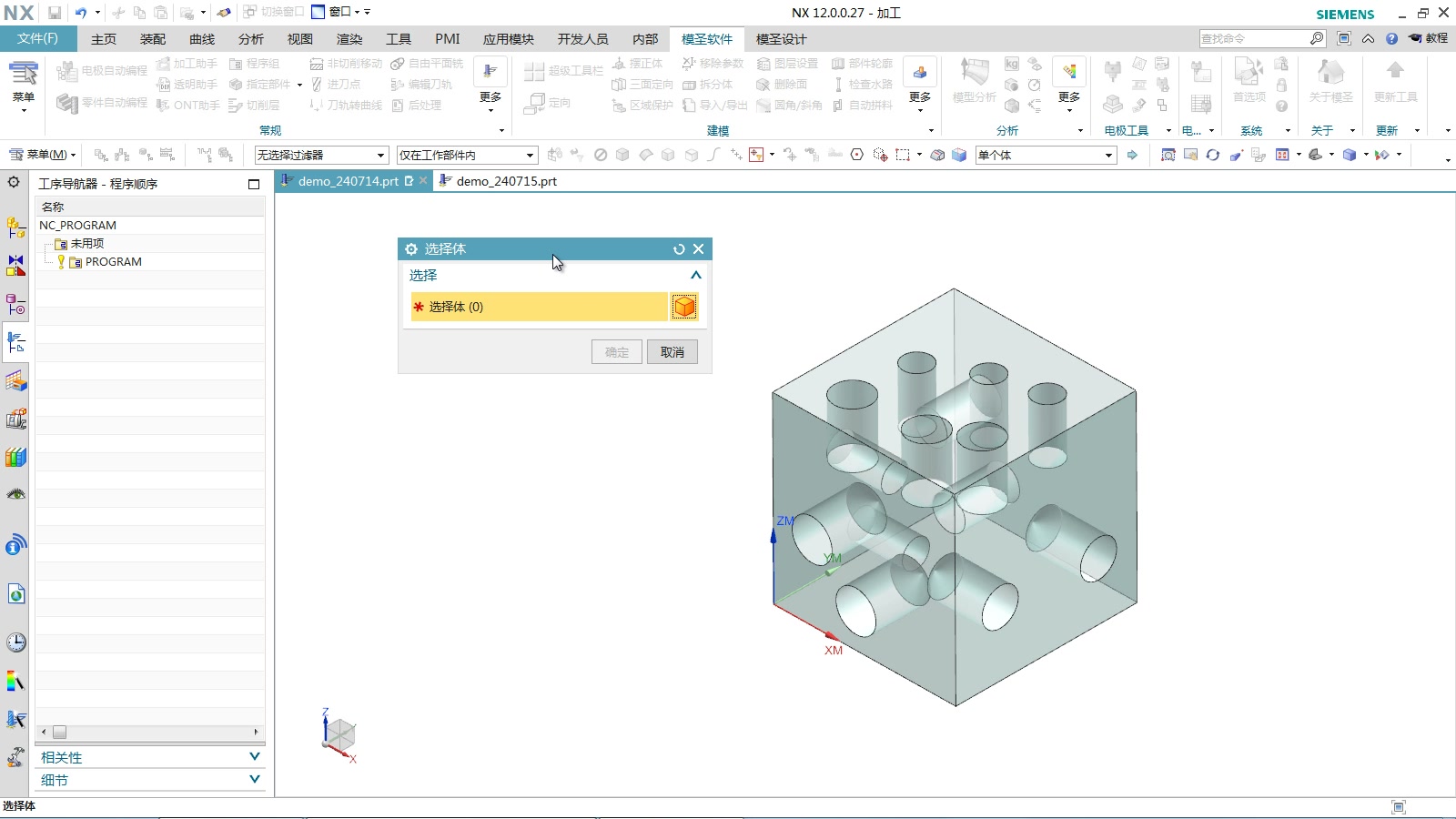

特征成组功能选完体后为什么看起来没变化？
特征成组功能选择实体并确定后，模型画面可能看起来没有明显变化，但实际已经在几何视图或 WORKPIECE 结构下创建了孔相关几何体。
知识目录
共 14 条内容

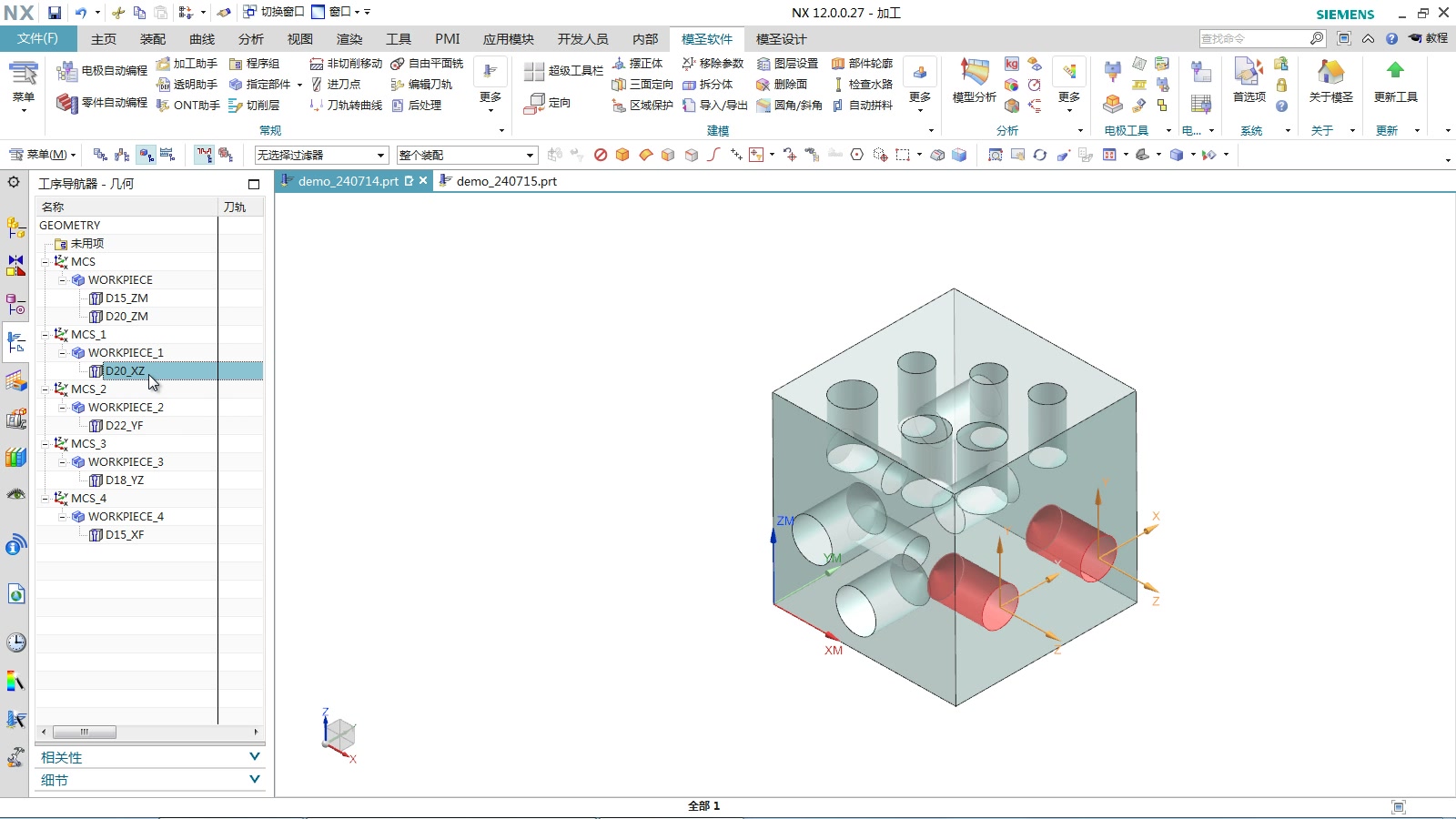

特征成组会创建哪些孔几何体？
特征成组会识别实体上的孔，并按孔方向创建对应几何体。不同方向的孔会分到不同几何体中，便于后续分别建立孔类工序。
特征成组和 WORKPIECE 有什么关系？
特征成组不只是识别孔，还会把 WORKPIECE 创建好，并把孔几何体放到适合后续工序调用的位置。

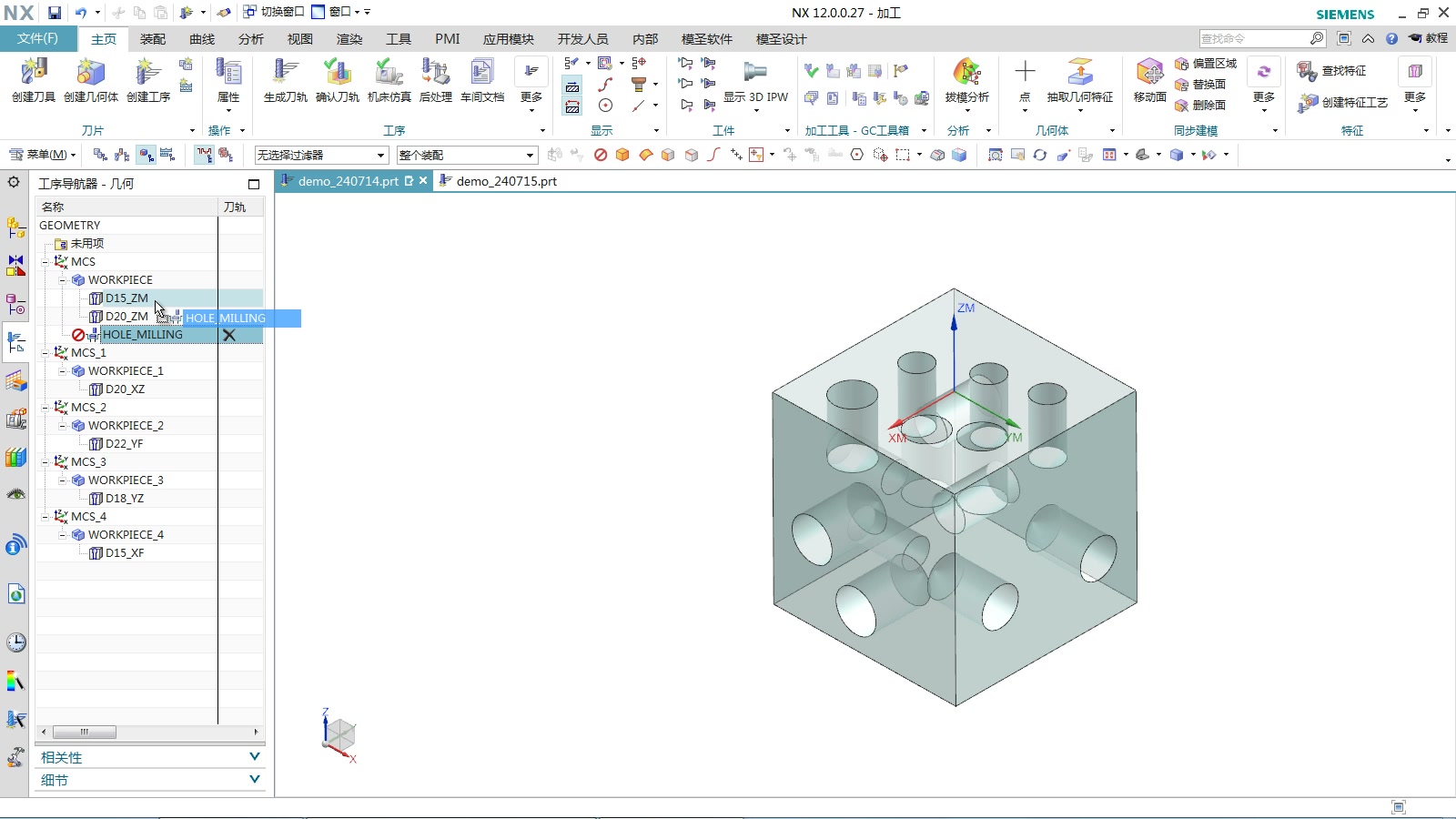

怎样用特征成组生成的孔几何体创建孔加工刀路？
特征成组后，可以创建孔类工序，把工序几何体指定为生成的孔几何体，再生成刀路。这样多个同类孔可以更快完成加工设置。

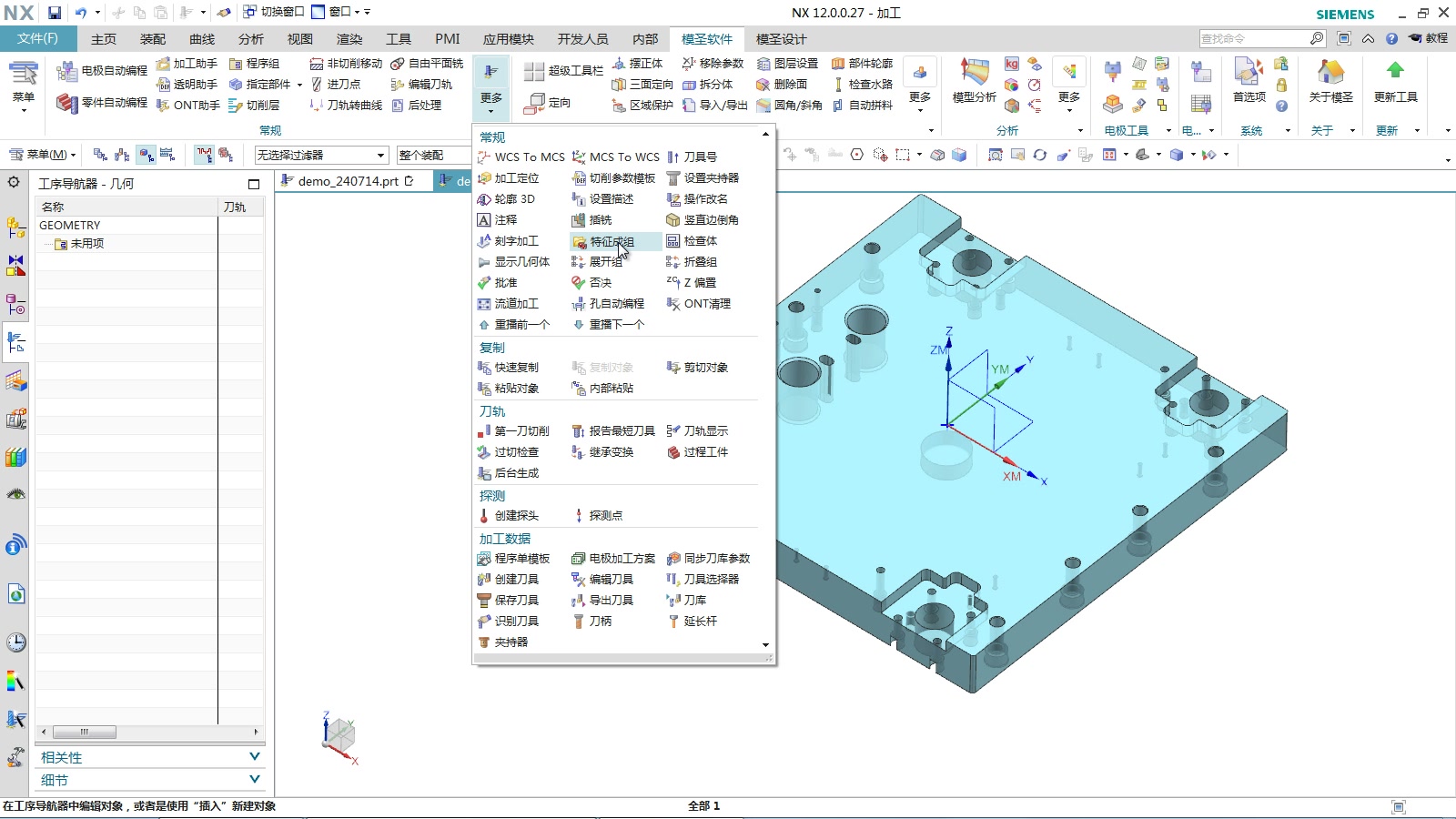

孔很多时使用特征成组要注意什么？
实际零件孔数量较多时，特征成组识别可能需要更长时间。识别完成后要检查孔数量、方向和分组是否正确，不要直接默认全部准确。

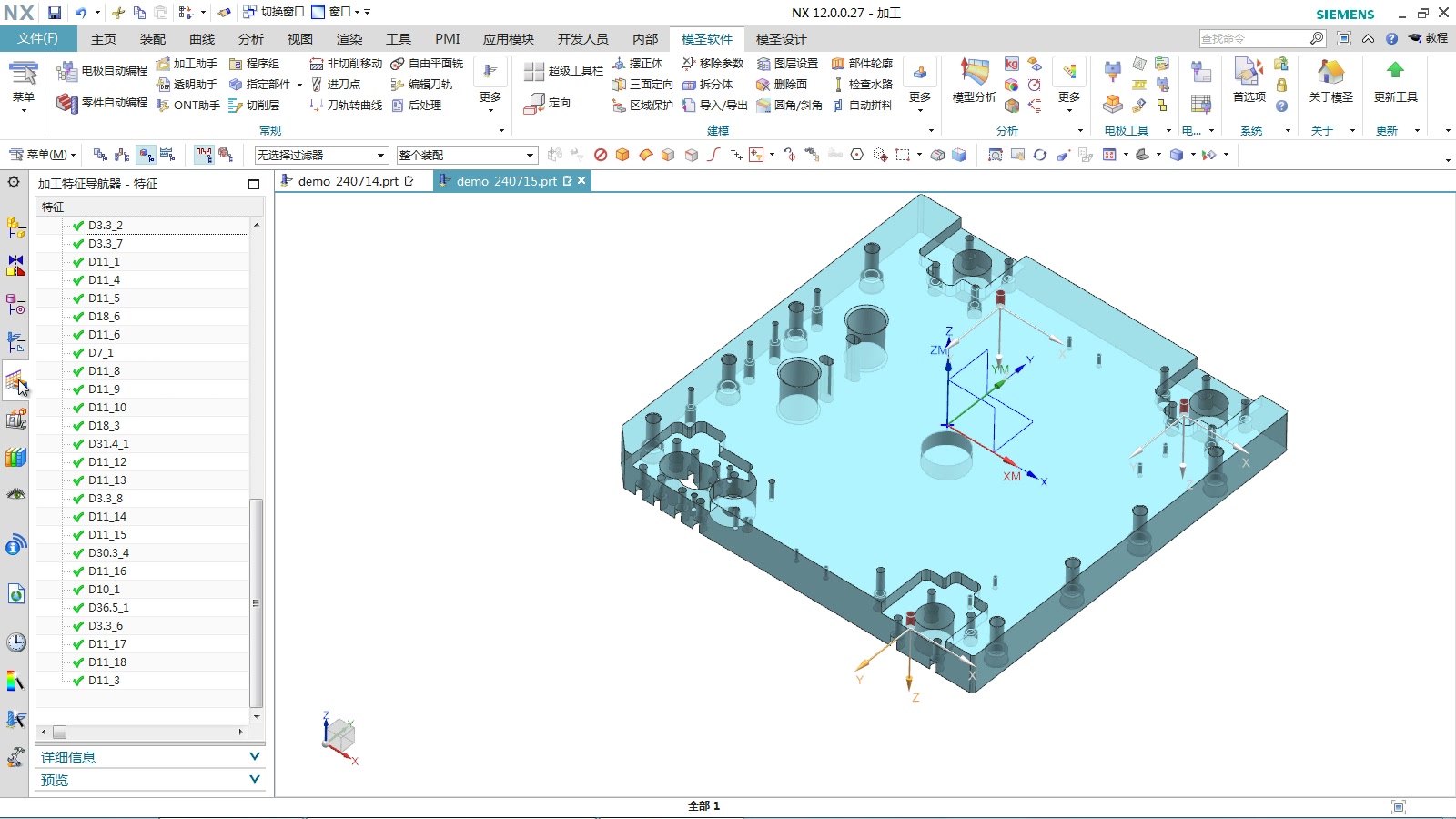

特征成组的孔几何体名称来自哪里？
特征成组生成的名称与 NX 特征或子集命名有关。可以在特征导航器中查看孔特征名称，再理解对应几何体命名。
特征成组和 NX 自带特征识别是什么关系？
孔特征识别本身依赖 NX 的特征识别能力；特征成组额外做的是按识别结果整理命名，并创建 WORKPIECE 和可直接调用的孔几何体。

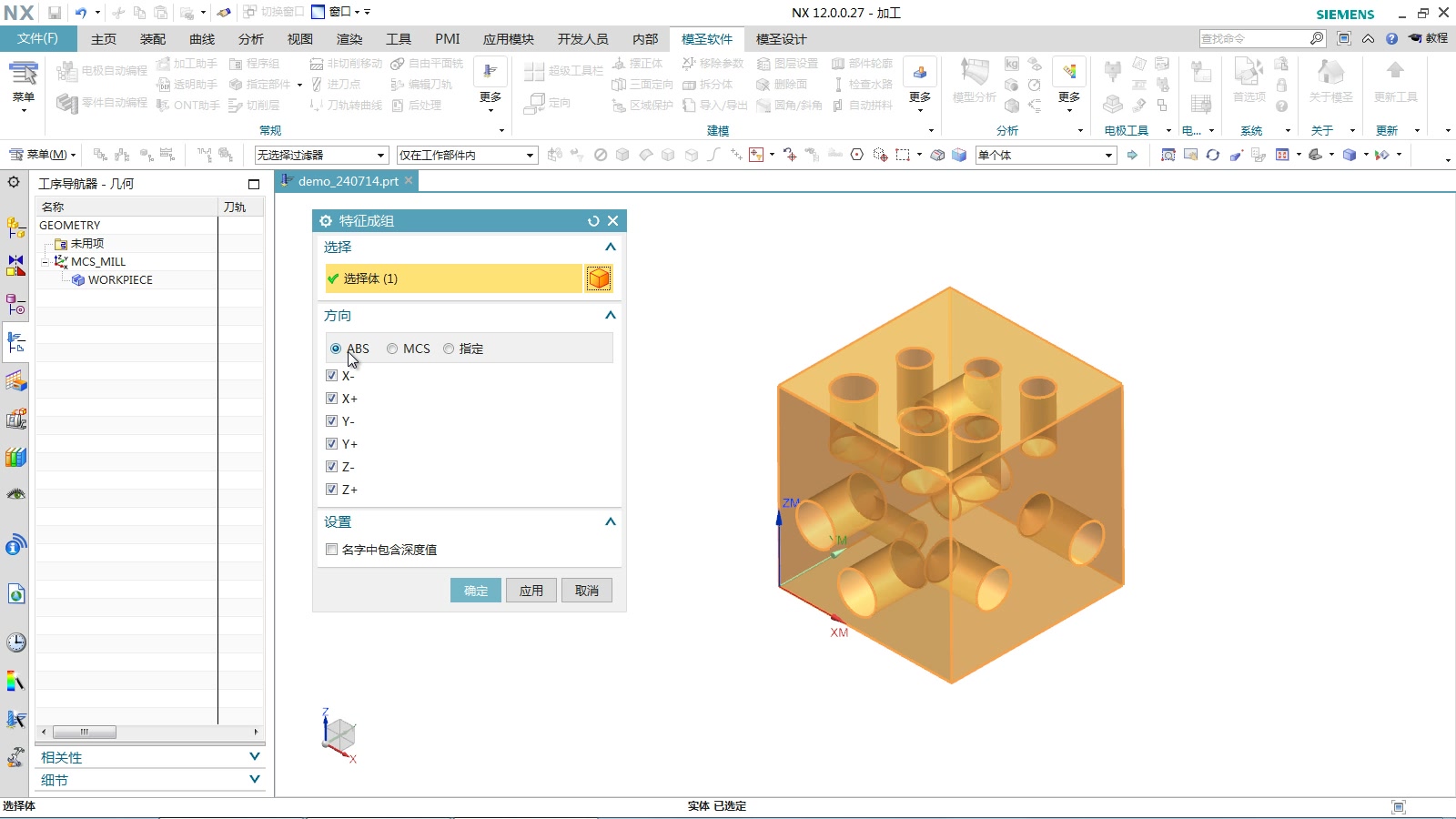

特征成组怎样只创建指定方向的孔几何体？
新版特征成组增加了方向控制，可以只勾选需要创建的方向。比如只需要某个正方向的孔，就只勾选该方向，其它方向不会创建。

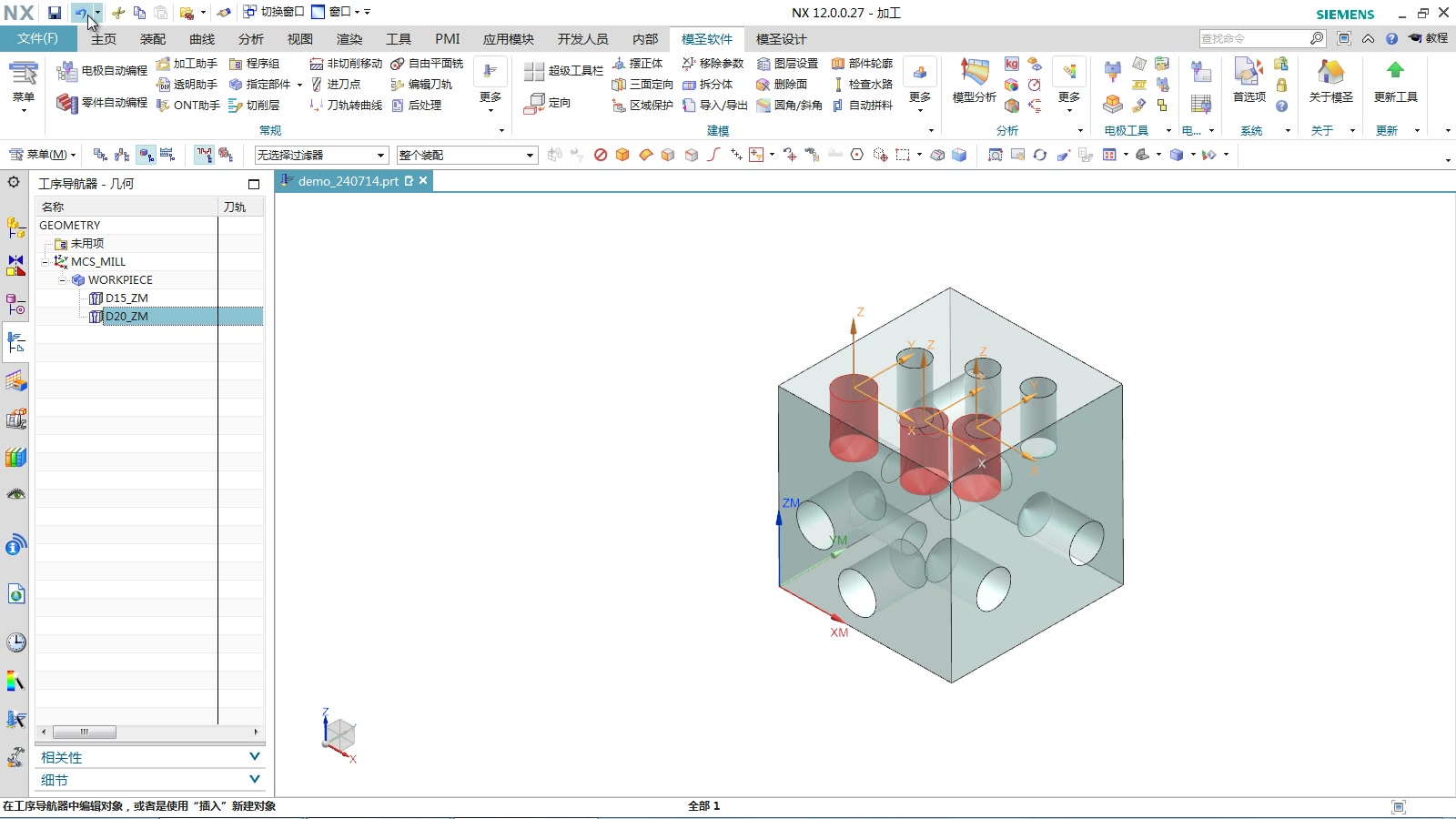

特征成组名称中包含深度有什么作用？
勾选名称中包含深度后，生成的孔几何体名称会带上孔深信息。遇到多段孔或沉头孔时，名称中可以体现多个深度，便于区分。

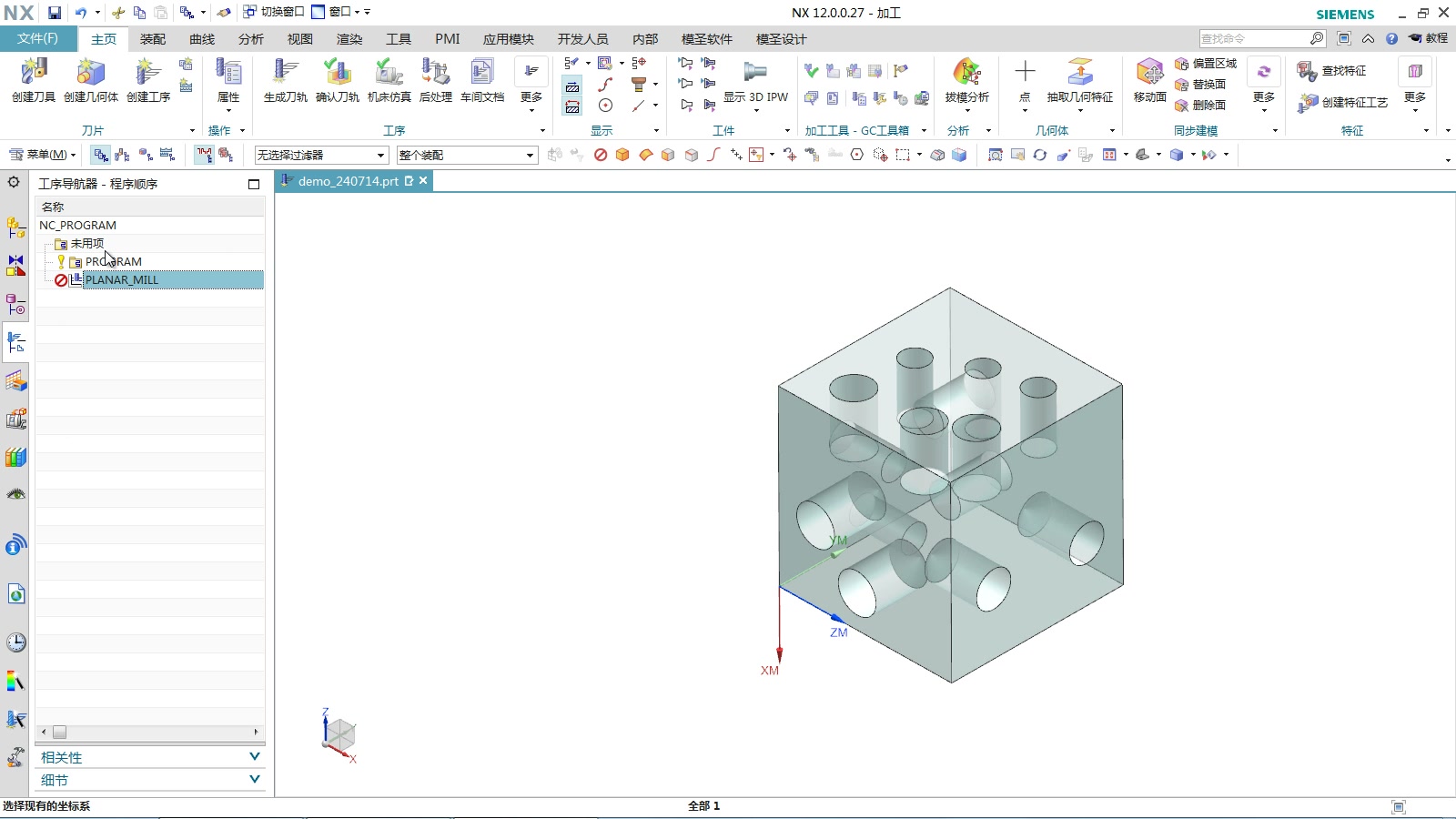

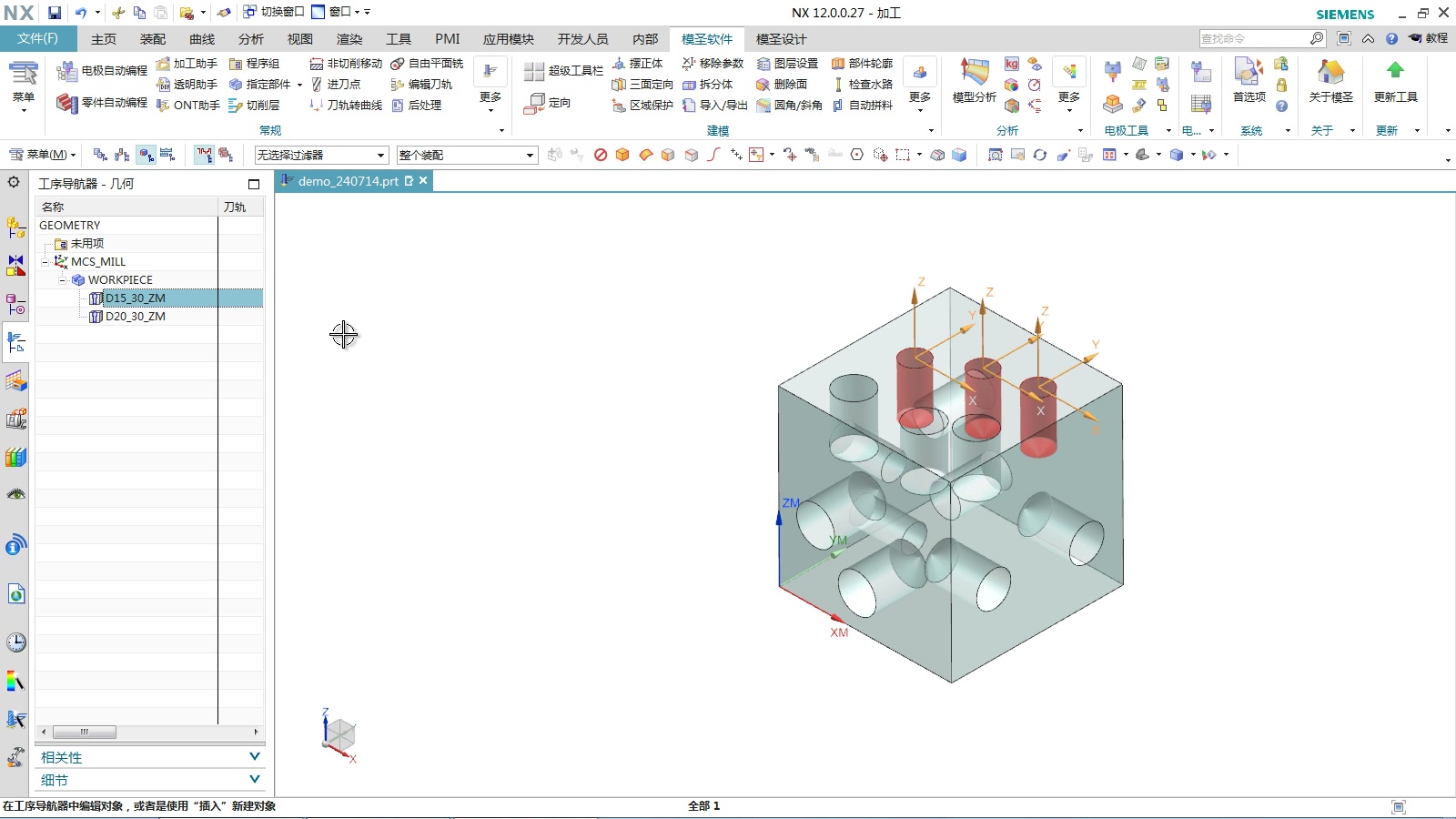

在程序视图中使用特征成组时为什么可以选操作？
如果当前不在几何视图，而是在程序视图中，直接选 MCS 可能不方便。此时可选择一个操作，系统会根据该操作所在的 MCS 方位来处理。
特征成组通过操作获取 MCS 方位后还要检查什么？
通过操作获取 MCS 方位后，如果该 MCS 下没有 WORKPIECE，还需要创建 WORKPIECE，否则切换到几何视图时可能看不到完整结构。

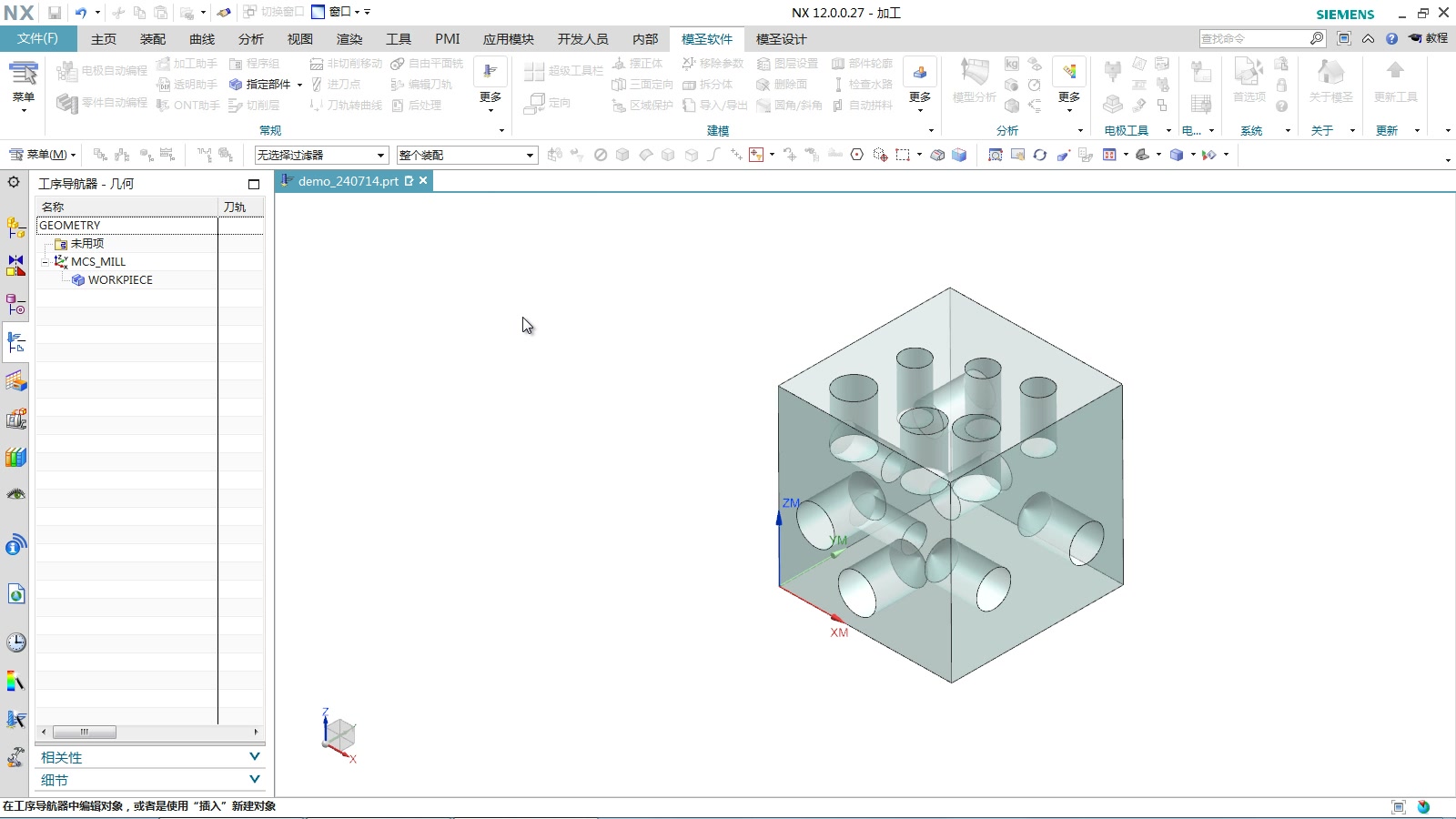

特征成组指定方向时为什么可能没有结果？
指定方向属于手动方向控制。如果选择的方向与实体上的孔方向不匹配，可能不会创建出对应孔几何体。

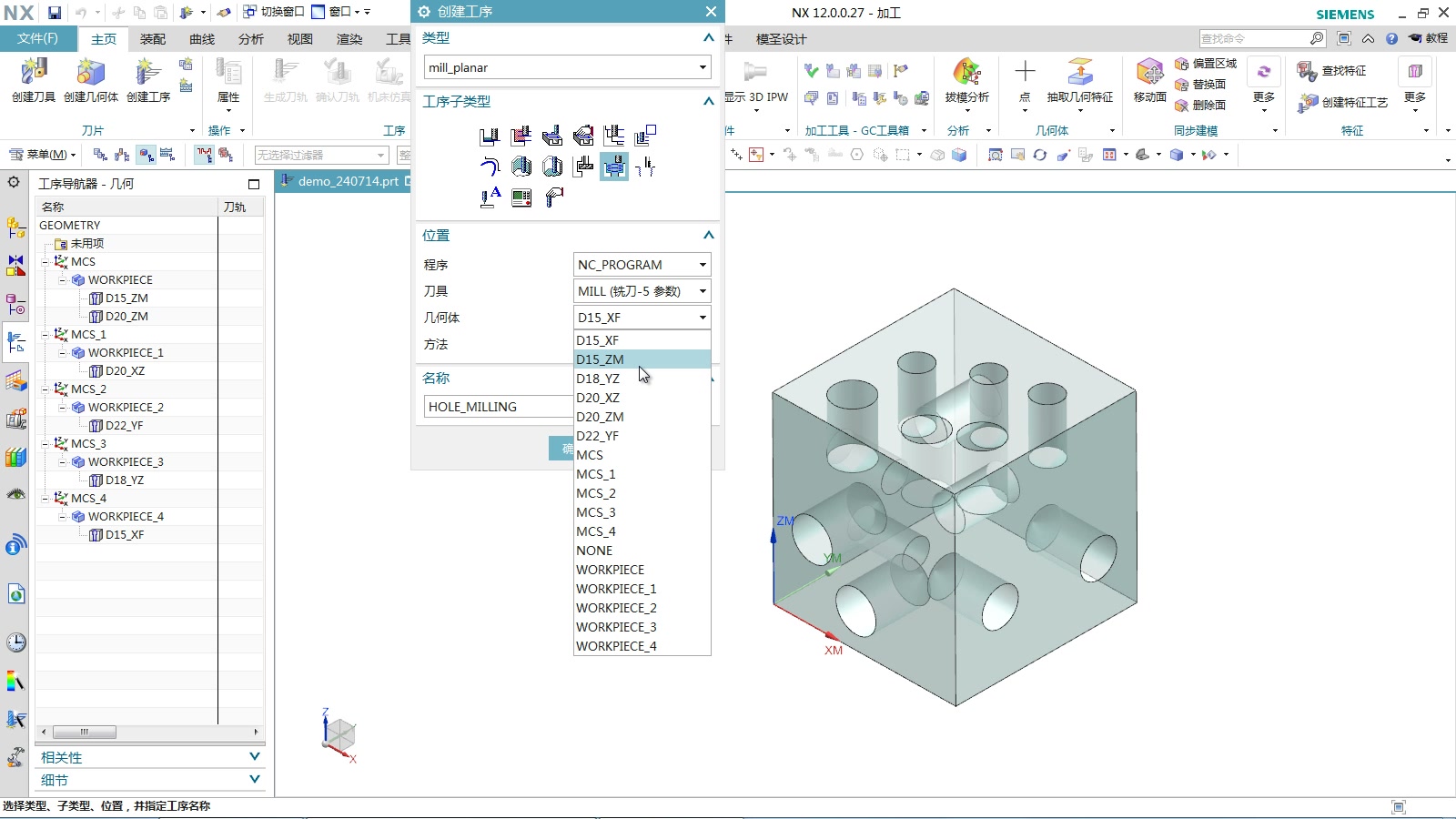

特征成组后必须检查几何体归属
特征成组生成孔几何体后，看起来可能没有明显变化，但几何体层级、MCS 归属和 WORKPIECE 结构已经发生变化。
特征成组按方向创建时的检查顺序
按指定方向创建孔几何体时，最容易出错的是方向条件和当前视图结构不一致，需要先确认 MCS 来源。
