截面曲线-模圣软件

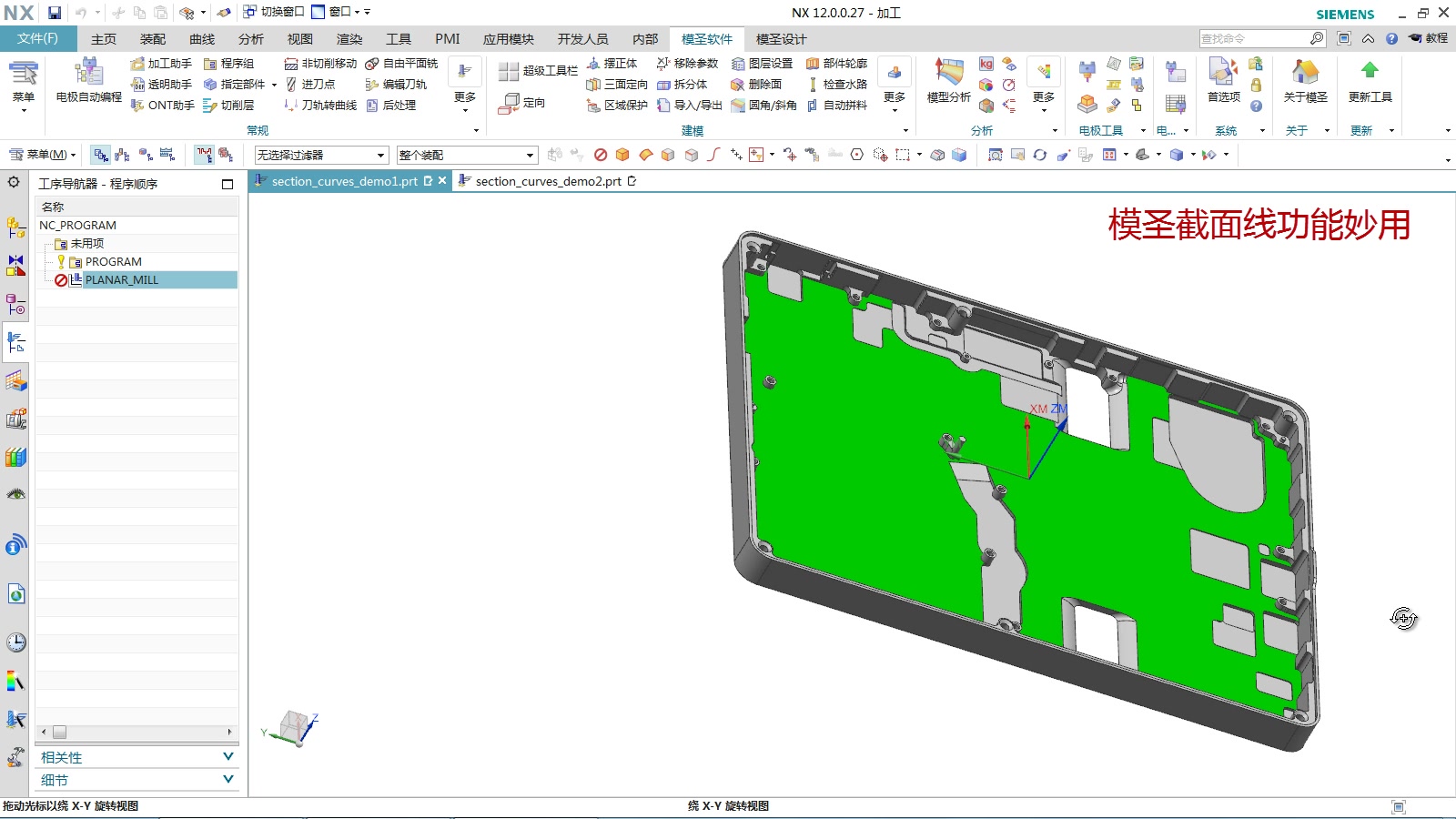

当平面铣需要沿底面周边侧壁光面，但模型上没有合适边线可选时，可以用截面曲线先生成边界曲线，再用于生成刀路。

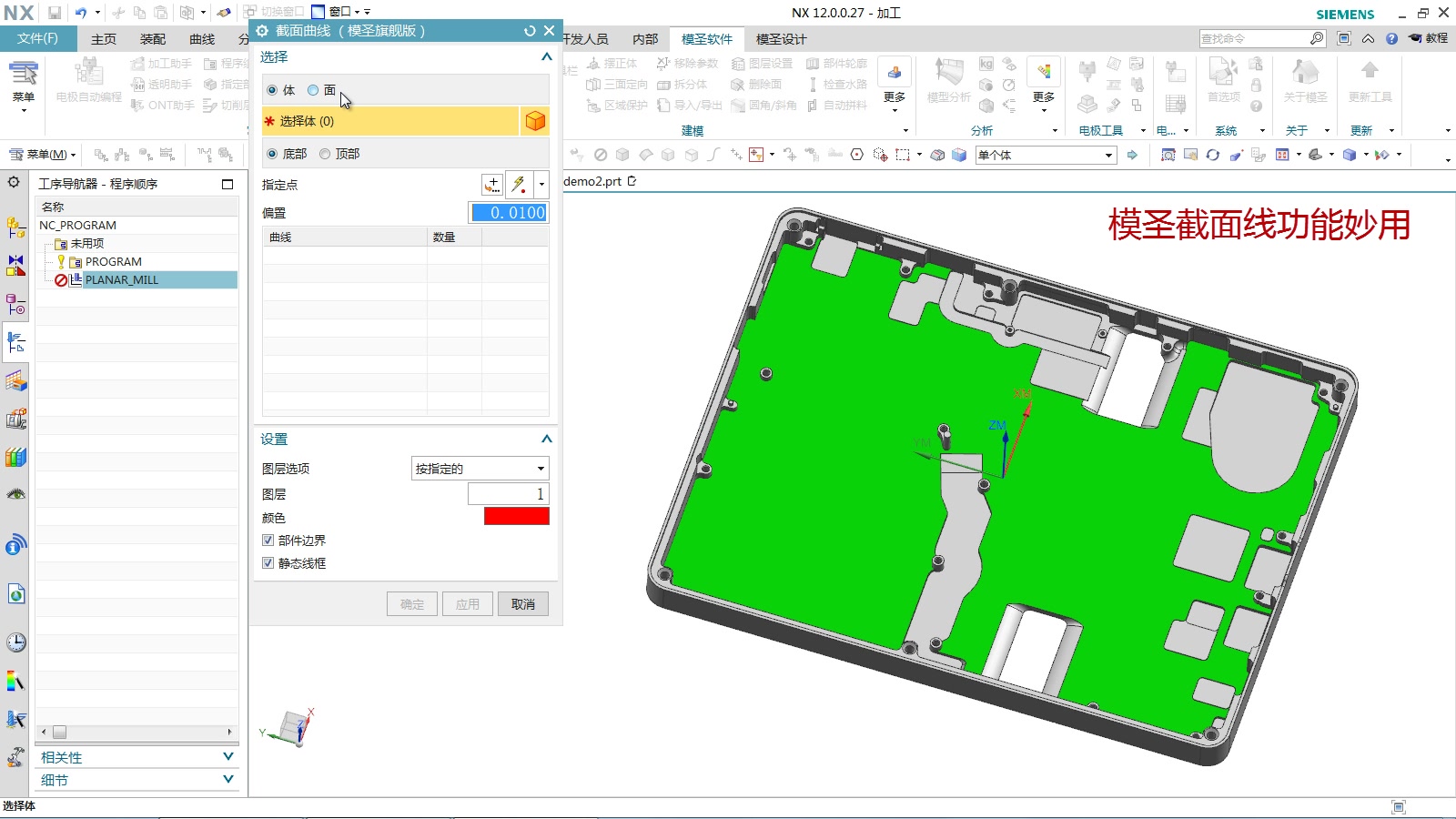

选择实体或面后，可使用指定点方式，例如面上点，指定截面从哪个高度或位置生成曲线。

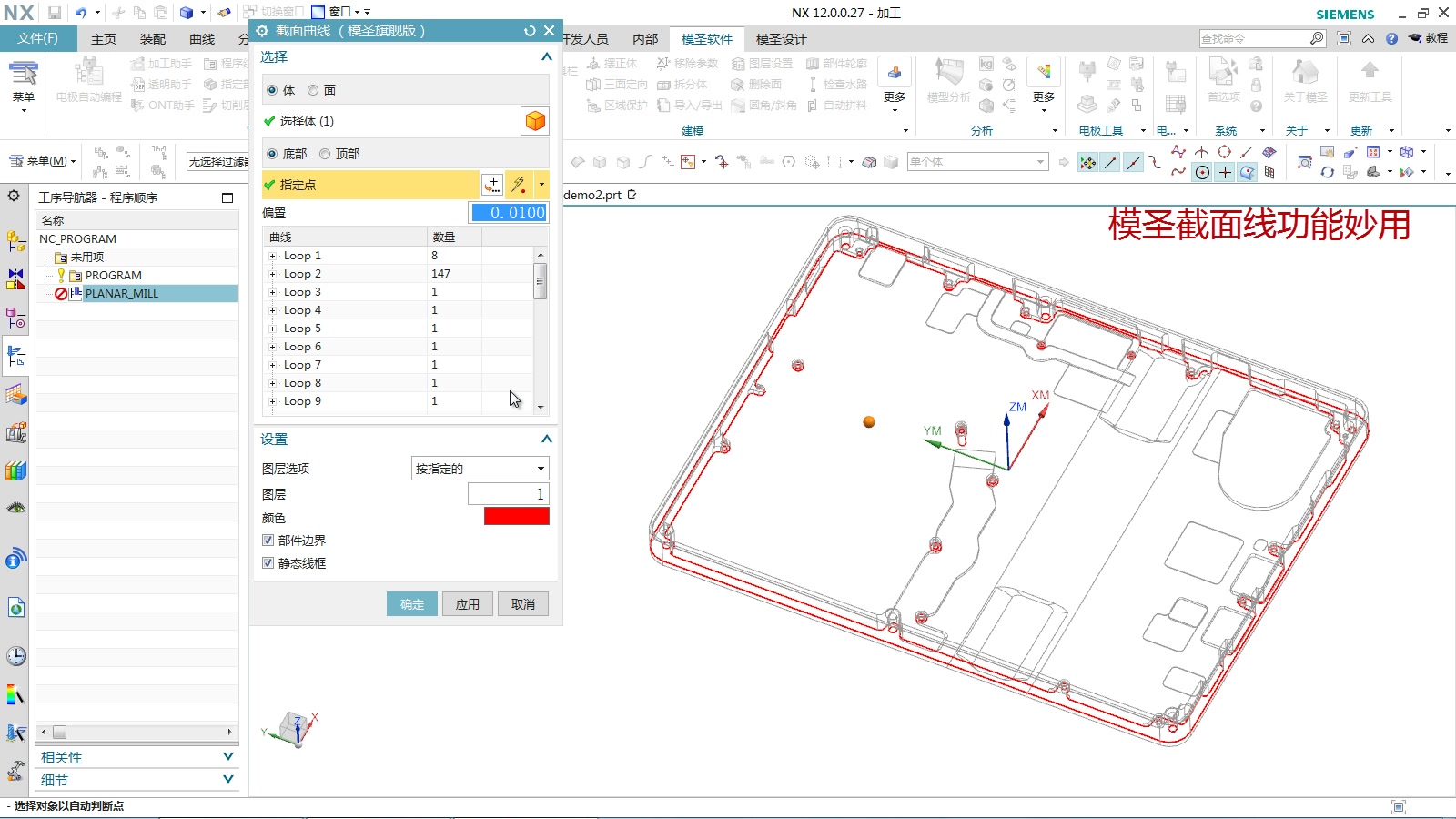

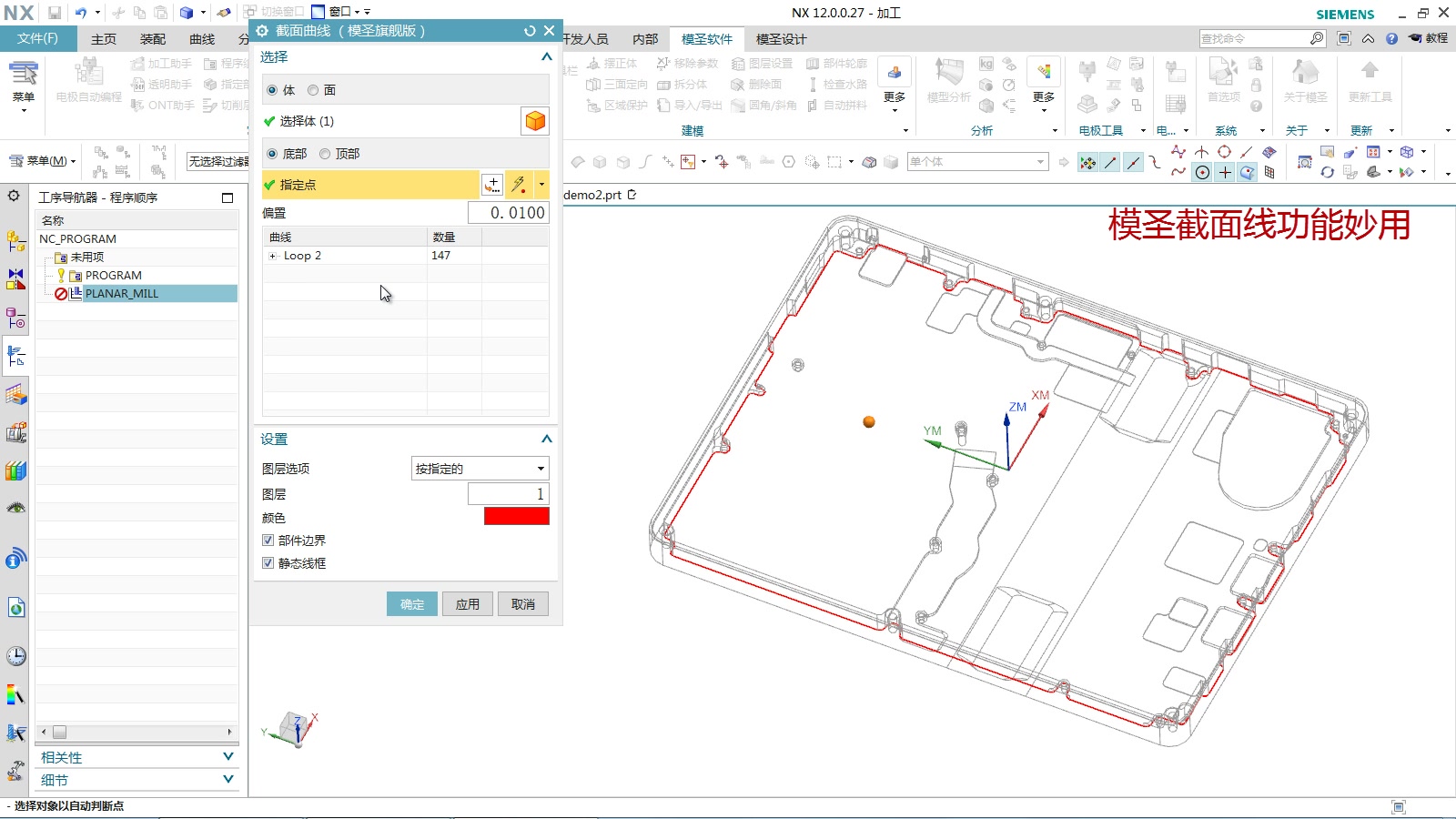

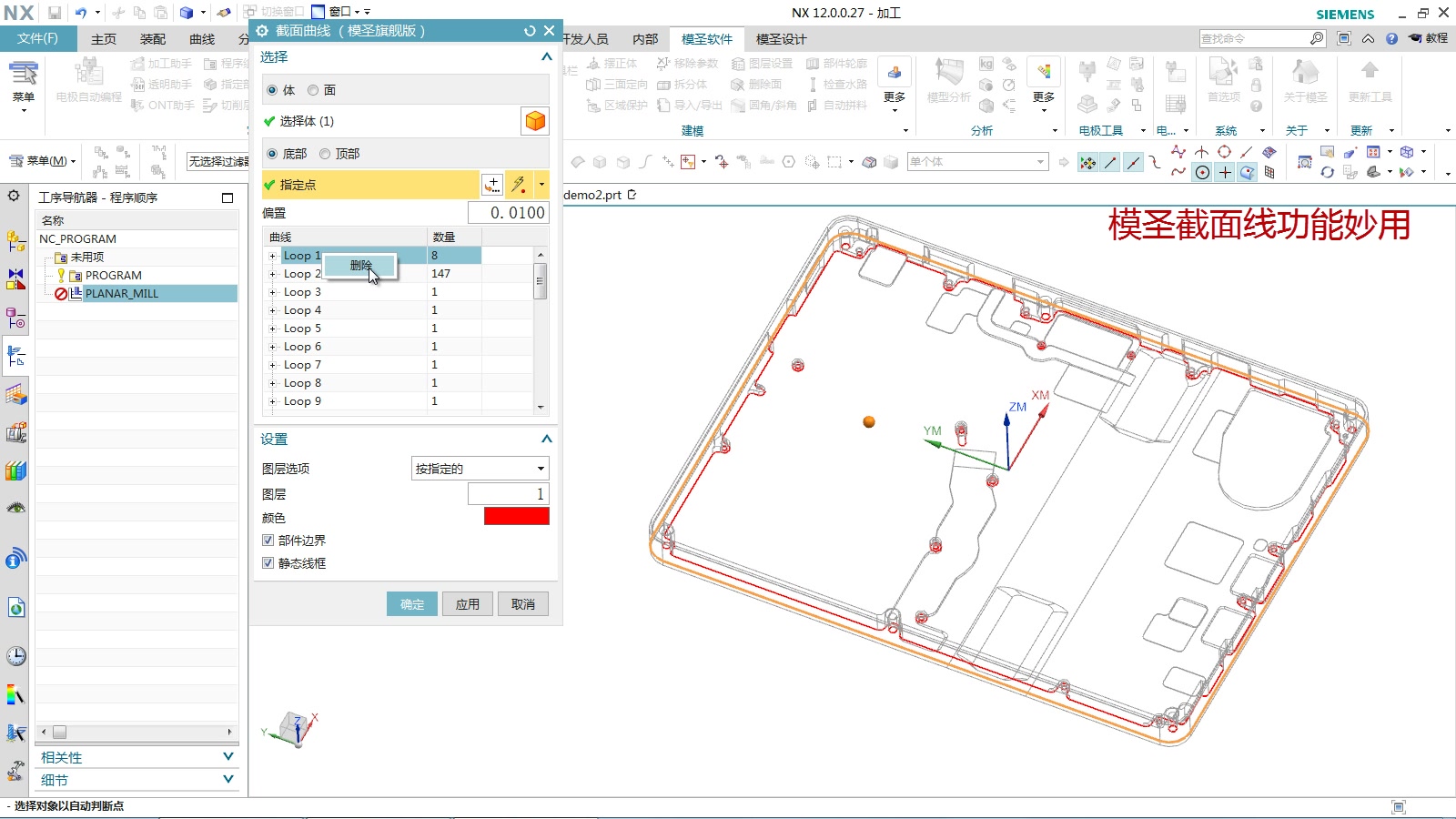

截面曲线可能一次生成多条轮廓，可在列表中删除不需要的曲线，只保留本次加工需要的内侧或外侧轮廓。

如果生成的截面曲线被分成多段，可以使用合并功能把分段曲线合在一起，再作为一个完整边界写入操作。

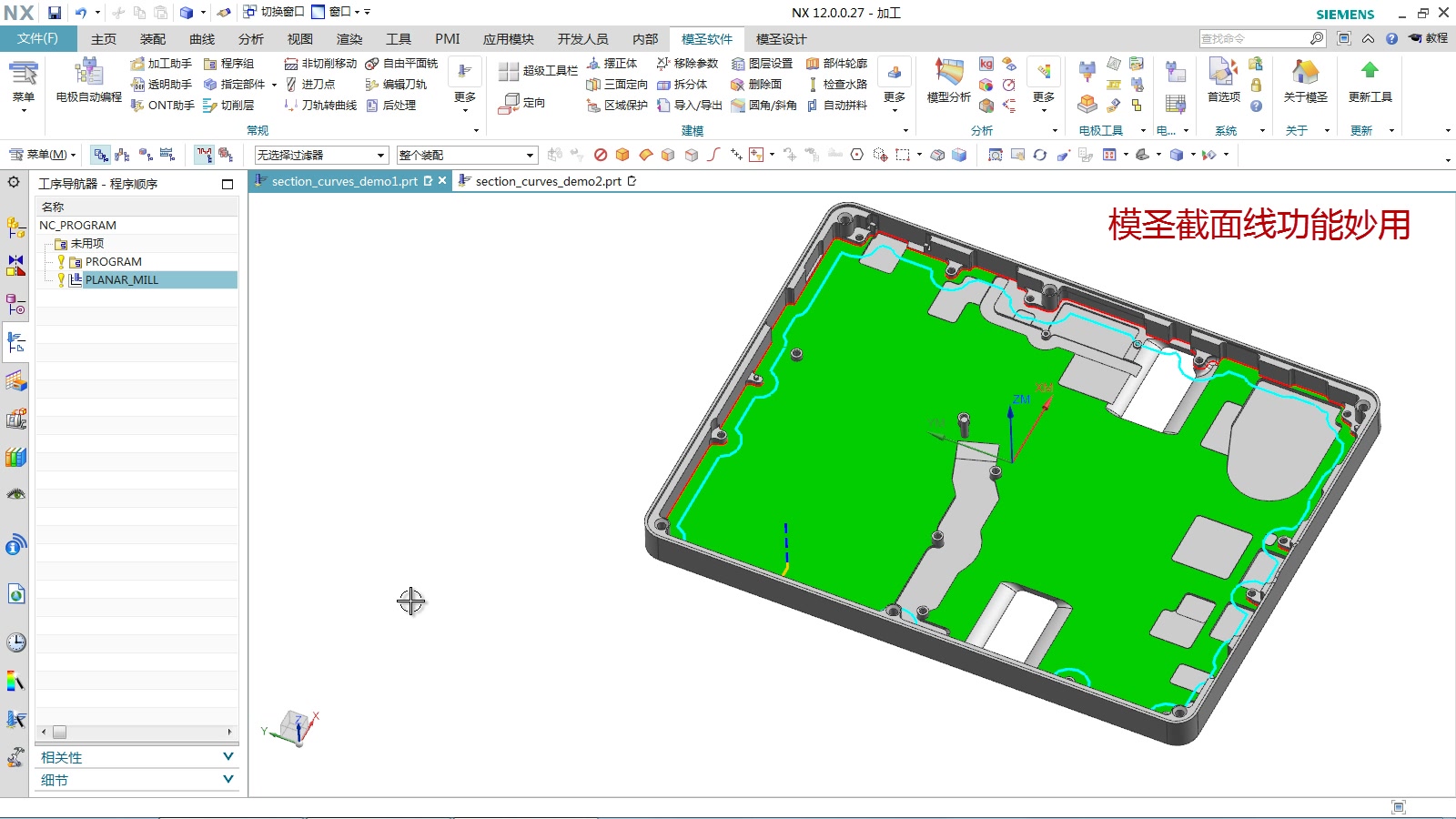

截面曲线写入操作后，可自动推断刀具内外侧，并设置底面等相关信息，减少手工整理边界和底面的步骤。

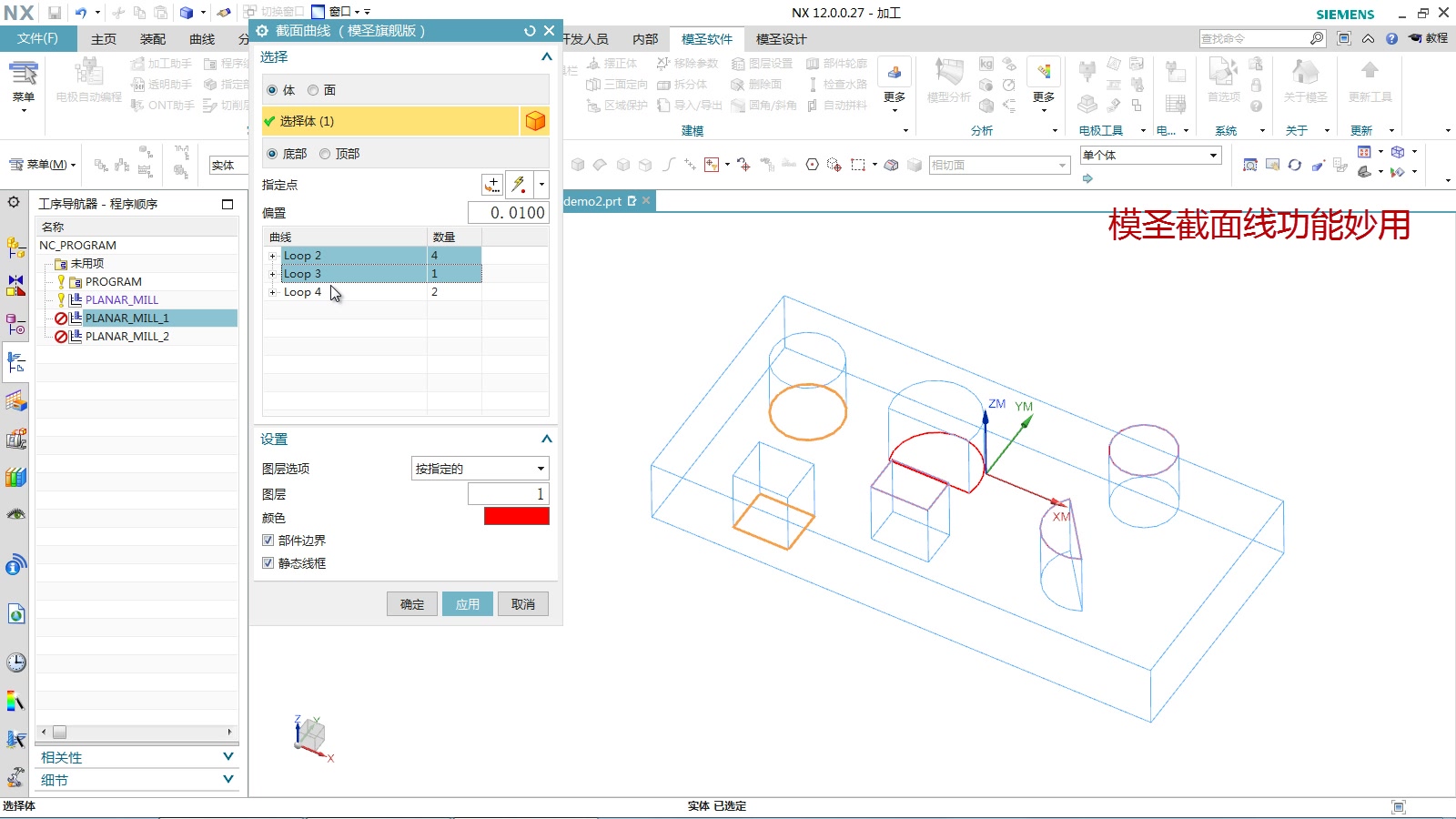

平面铣中同一个操作同时包含内侧和外侧曲线时，可能导致部分曲线被忽略。通常应把同一操作的曲线统一为内侧或统一为外侧。

截面曲线适合从指定点或截面快速生成加工轮廓，生成后应只保留需要的轮廓，避免内外侧混用。
