摆正功能-模圣软件

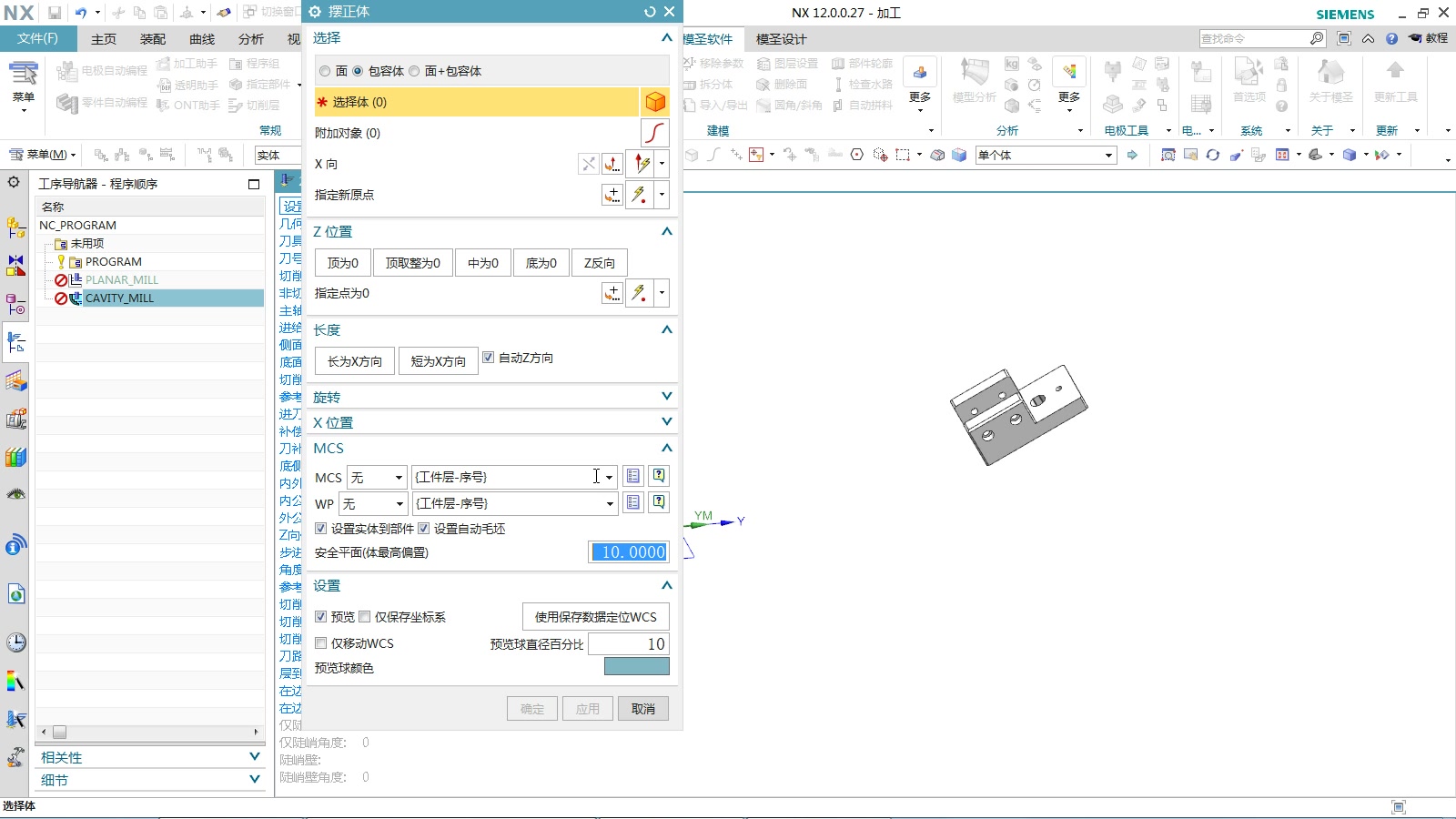

工件进入正式加工编程前，通常要先摆正到合适方位。模圣中可用于摆正的入口不止一个，常用的是“摆正体”，其它入口适合不同定位场景。

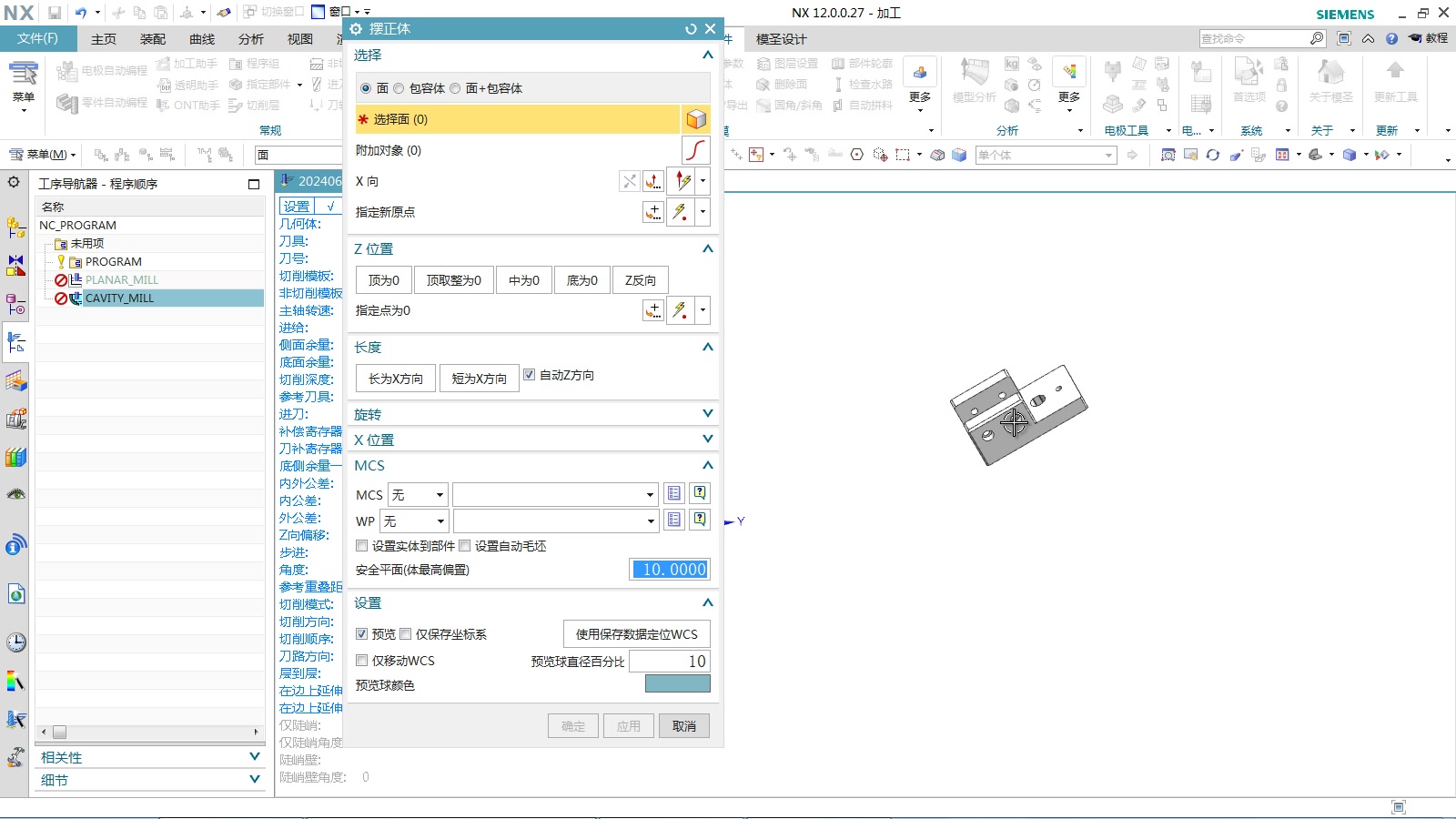

摆正体上方的选择方式决定了摆正依据：可以按面、按整个体，或按面加包容体计算。多数普通工件摆正时，直接按体选择更常用。

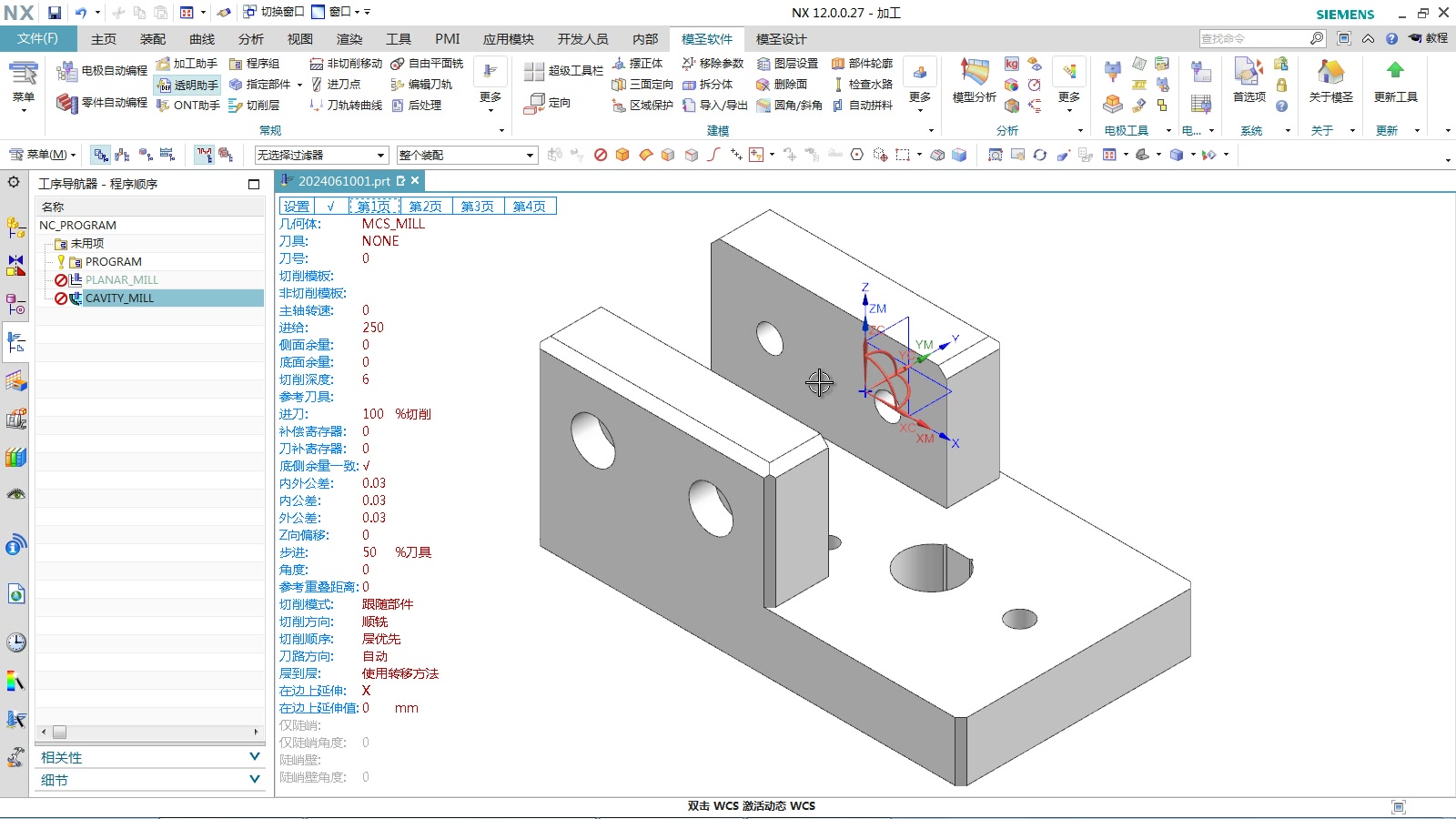

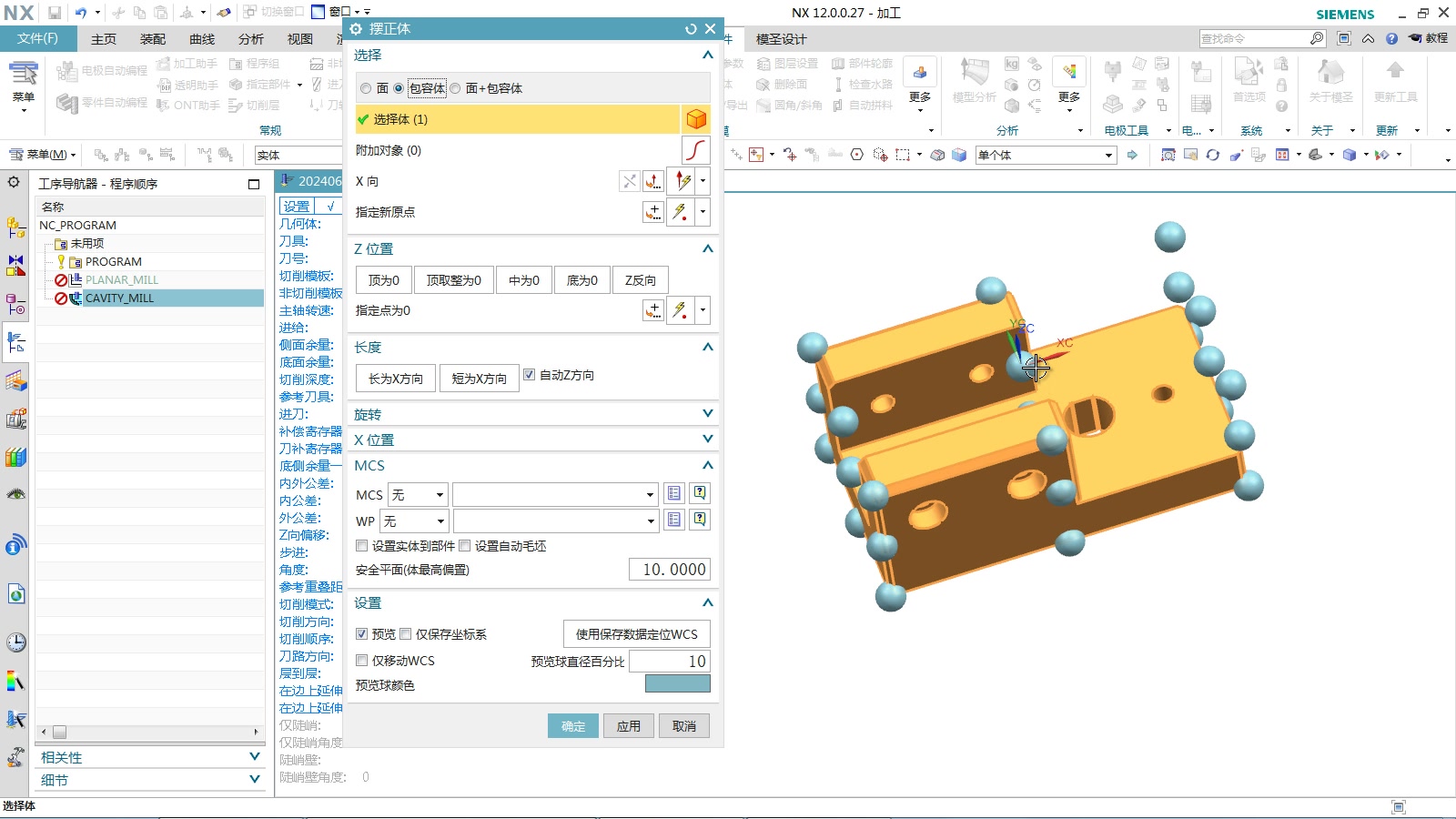

在摆正体中选好实体后，如果直接确定，通常会把当前预览定位点作为绝对零点位置。操作前应确认 WCS、预览球和零点位置是否正确。

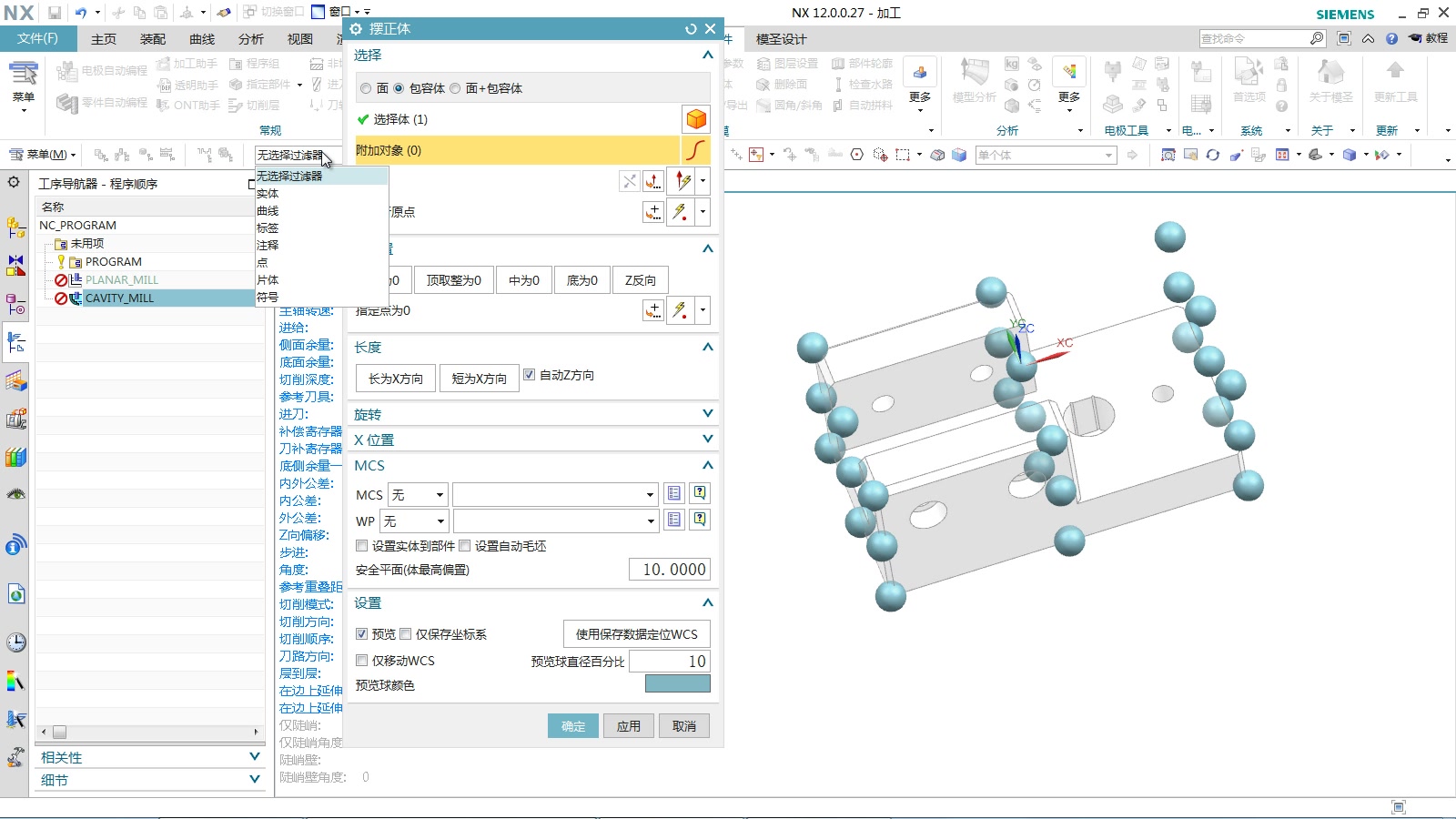

复杂对象用于处理实体表面附带的曲线等对象。比如工件表面有由文字转换而来的曲线，希望它们和实体一起移动摆正时，可以启用复杂对象。

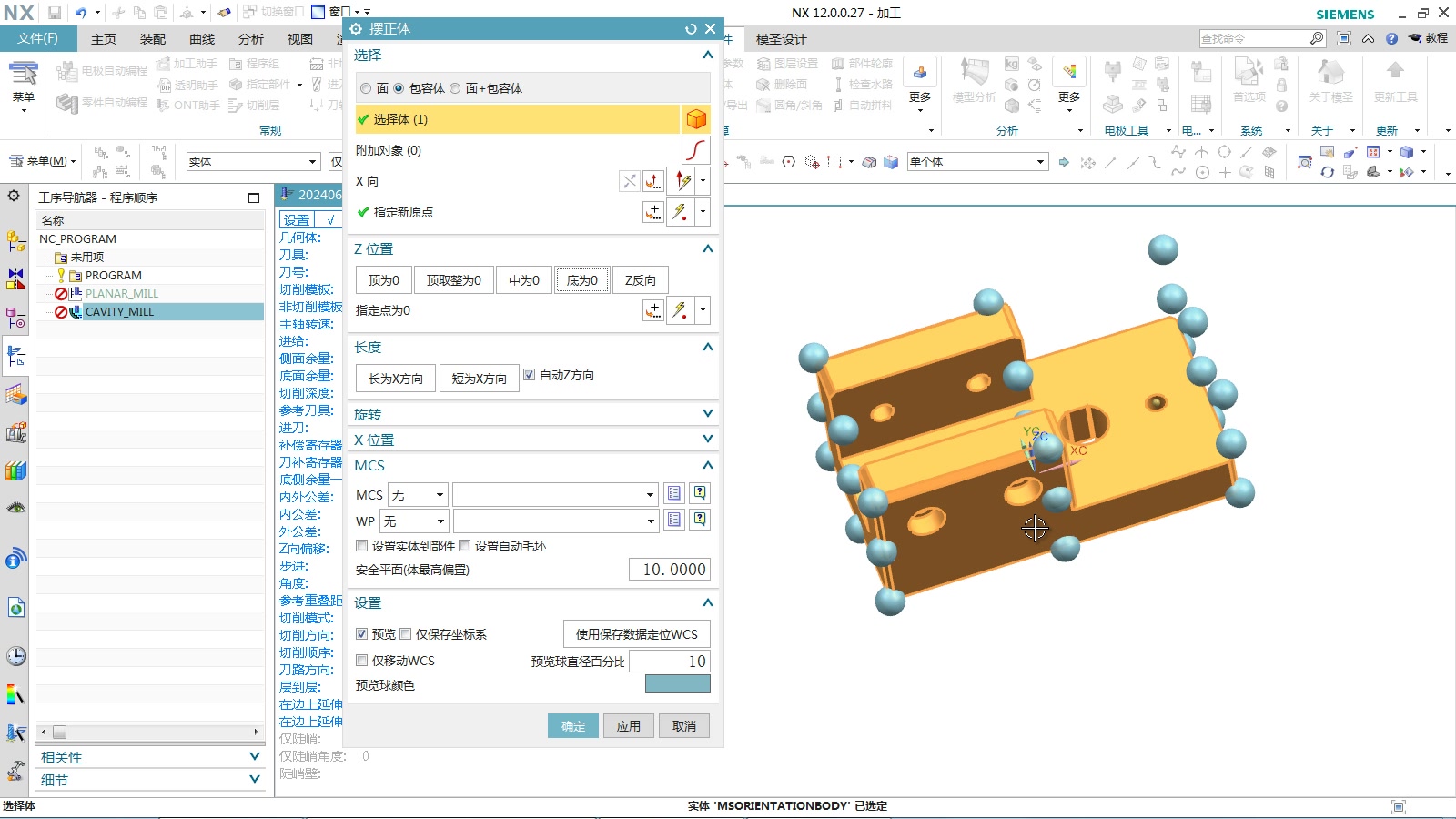

摆正体可以控制 Z 方向和 Z 高度。顶、中、底用于决定 Z 高度基准，Z 反向用于翻转 Z 方向，指定新的点只改变 Z 高度，不等于把工件移动到该点。

需要交换 X/Y 方向或调整零点位置时，可以使用旋转选项和九宫格定位球。常规操作中更常用的是直接点预览球选择左上、右上、中间等位置。

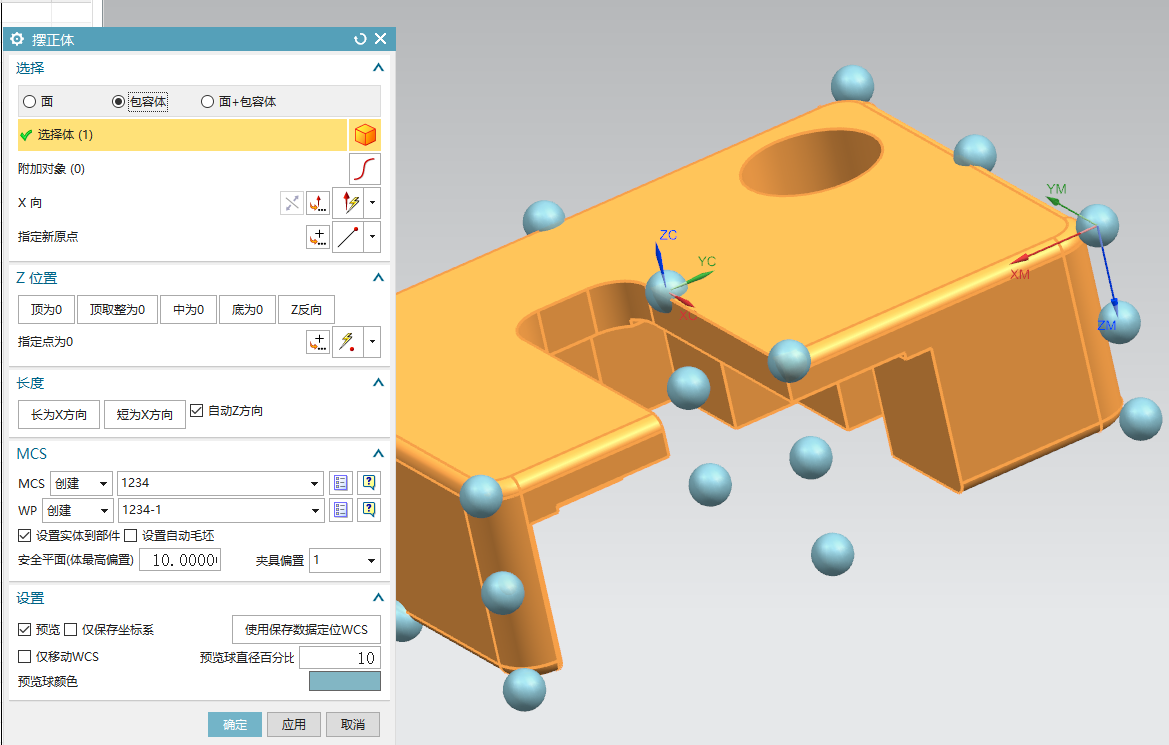

摆正体不只是移动实体，还可以同时创建 MCS 和 WORKPIECE。创建选项中，“无”是不创建，“创建”会移动实体并创建结构，“仅创建”则只创建结构而不移动实体。

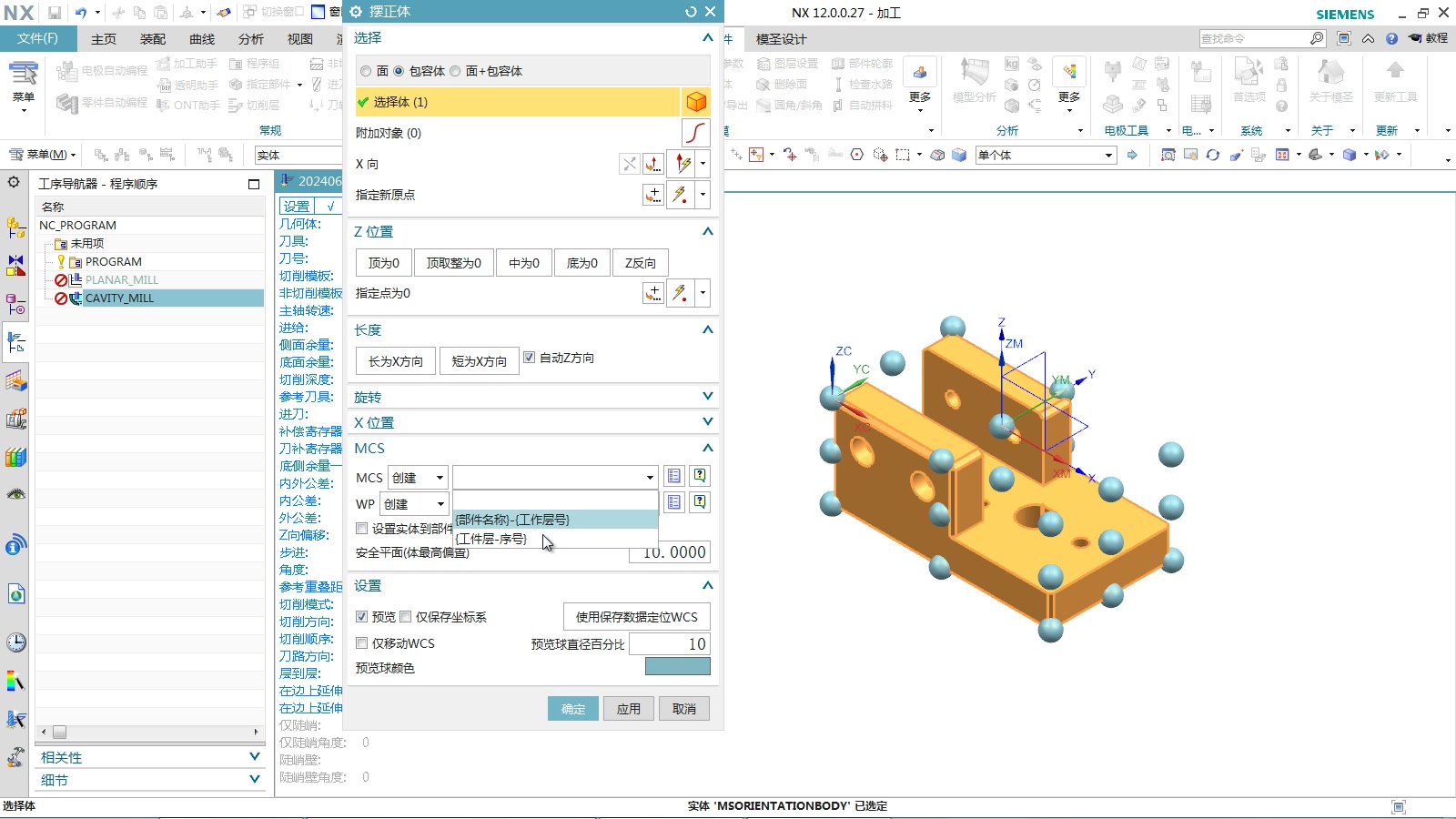

创建 MCS 和 WORKPIECE 时，名称可以手动输入，也可以使用关键字规则生成。例如使用工作部件所在图层加序号，便于后续区分不同坐标或加工面。

摆正体创建 MCS 与 WORKPIECE 时，可以顺带把所选实体设置为部件，也可以设置自动毛坯和安全距离。简单毛坯可直接用自动毛坯，复杂毛坯再用毛坯几何体细化。

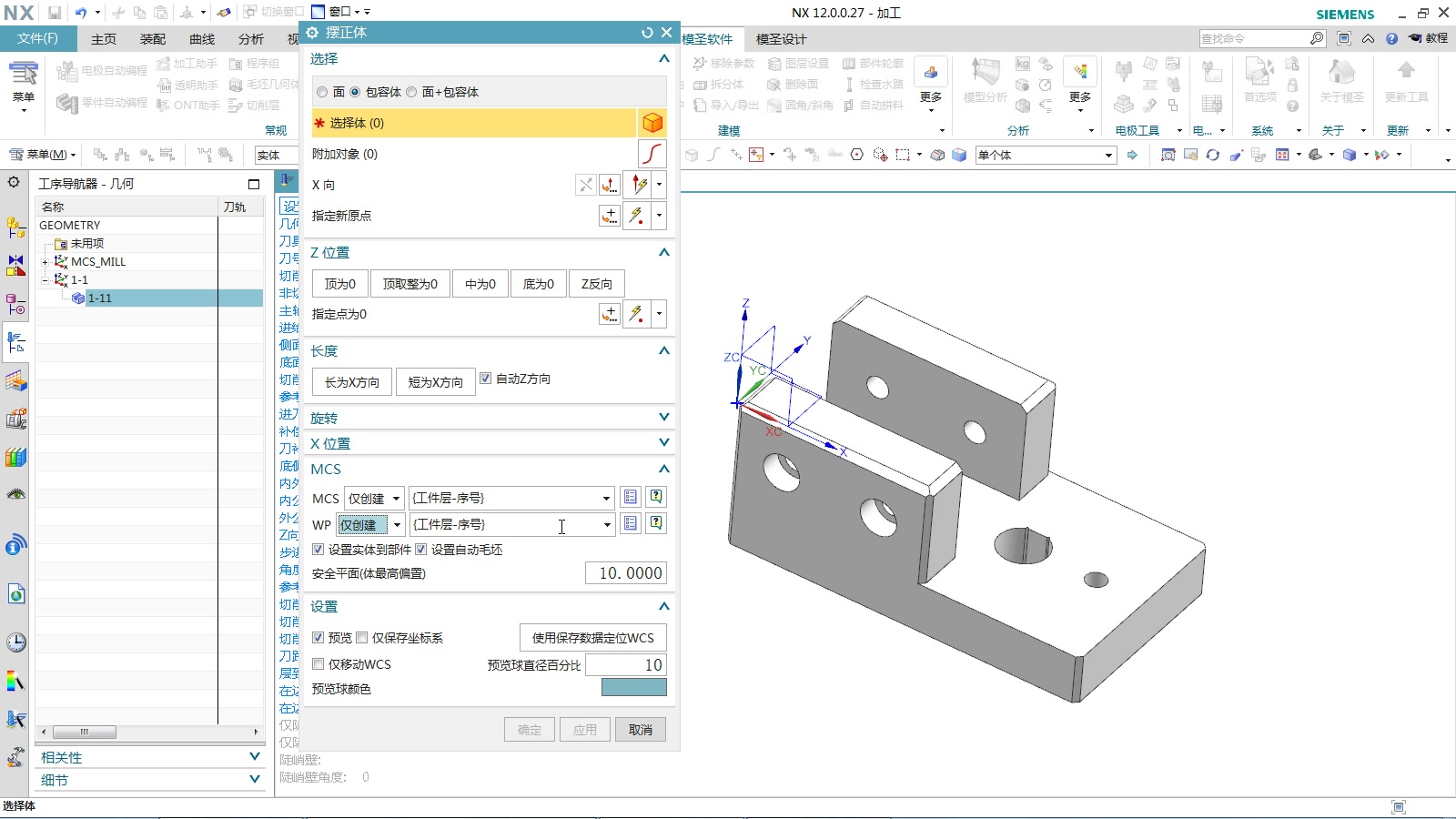

多面加工时，有时不希望移动实体，只想为某个侧面创建新的 MCS 和 WORKPIECE。这种情况可使用“仅创建”，并通过中间预览球快速锁定方向。

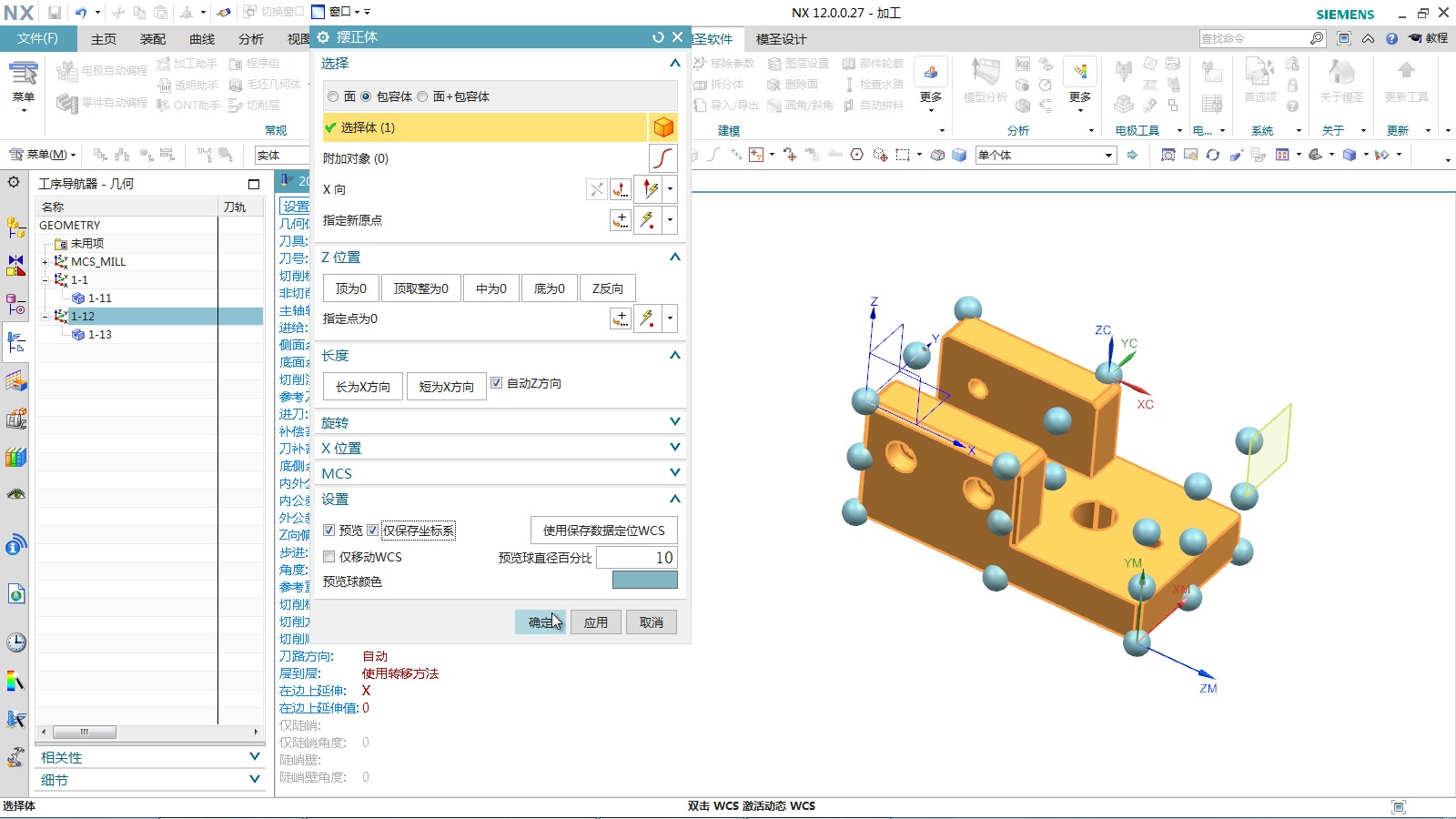

摆正体可以保存摆正坐标系。特殊流程中，先确定摆正方位并保存坐标，后面再使用保存的 WCS 完成摆正，适合需要分步骤处理的模型。

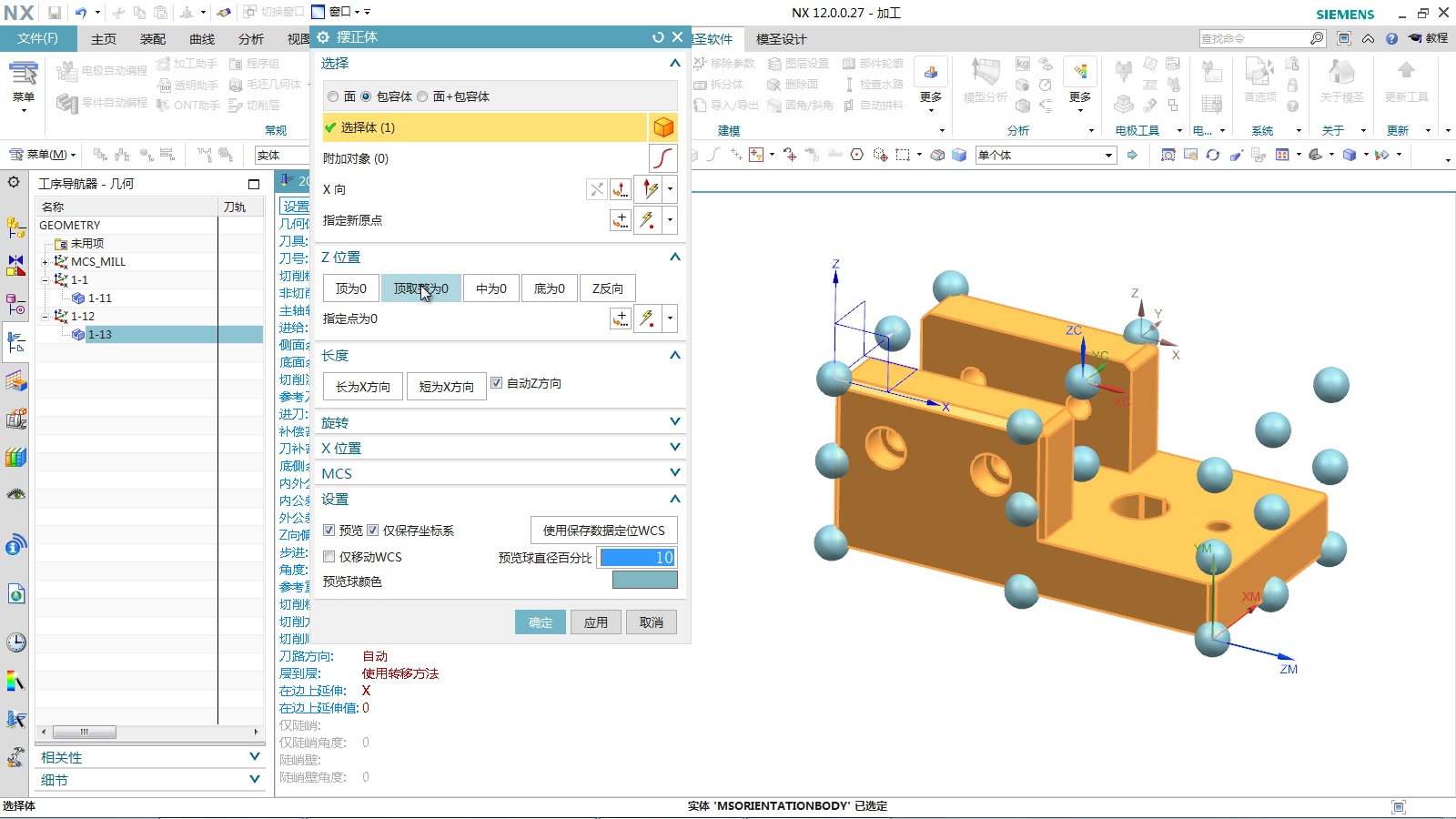

顶部取整为零用于满足零点到底部距离需要整数的特殊要求。启用后，工件高度不是整数时，会把零点高度取整，例如 60.75 可取整为 61。

摆正体功能中，“仅创建”通常是不移动工件，只创建 MCS；“创建”则会移动工件并创建 MCS。需要保留原模型位置时选仅创建，需要把工件摆到新坐标位置时选创建。

摆正后不重合时，除了检查包容体和点选顺序，还要考虑模型本身是否带角度。模型有角度时，可以先用自动摆正或加工定位把方向处理干净，再继续建坐标和编程。

摆正体方向不对时，可以勾选 Z 自动朝上或朝上选项；也可以先点中间的小球，再点目标位置的小球，让当前视图方向作为默认方向来辅助调整。
