同一毛坯内排多个相同工件，可以用哪些排版方式？

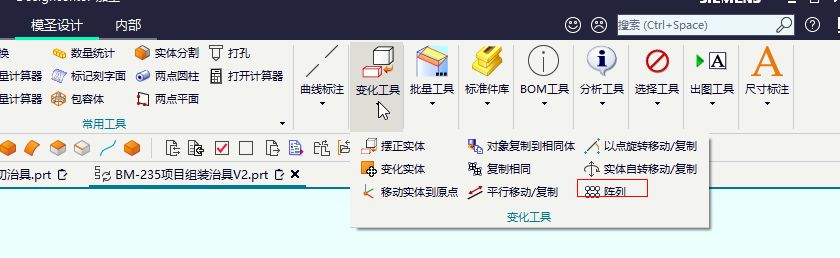

同一毛坯中摆放多个相同工件时，可以根据工件形状选择自动排版或阵列排版；规则件优先阵列，异形件优先自动排版后局部调整。
知识目录
共 25 条内容
自动排料时不想让零件旋转怎么办？
自动排料时，如果方向和厚度相同的零件仍被旋转，可通过指定底面来控制排料方向，避免系统按默认规则任意翻转或旋转。
自动拼料点了没反应时要先检查自动方位吗？

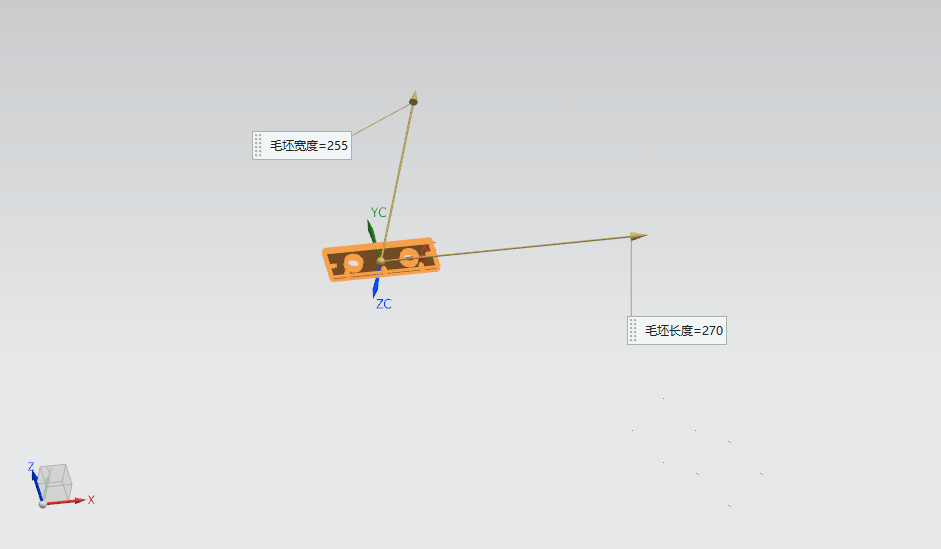

自动排料方向不符合 WCS 时，可从底面对齐、指定点、指定底面和方向箭头入手。排料不一定自动按当前视图方向，需要明确告诉系统以哪个底面或方向作为排列依据。
自动排料怎么处理不同数量的工件？
自动排料时，可以先把需要排的工件全部放进去，再选择并执行排料。大致思路是先长方形，再处理异形，排完后使用调整排料微调结果。
模圣能不能批量导入多个3D文件？
模圣支持批量导入多个3D文件用于排版加工，常见场景是批量导入STEP，XT格式也可结合版本验证。
小件批量加工排料时有什么实用思路？
大量小件不一定适合整板一次加工，可考虑条料排布、做一排锯一排等工艺。
个人版有没有排料功能？
个人版可以做矩形类排料，但通常不支持异形排料，异形排料需要更高版本或其他方案。
自动排料拖XY尺寸为什么不跟着变？
自动排料中通过拖动XY自动改变尺寸，一般只适用于矩形类对象，非矩形可能需要手动排布。
自动排料怎么把同一高度的零件排在一起？
自动排料暂时不能把所有同高度零件一次性完全合并到一起时，可以先自动排一遍，再把同高度零件单独二次排料。
自动排料提示c++捕获异常
弹窗提示c++捕获异常，通常出现在异形排料，有个别图档排料时框选后弹出此提示窗口 原因： 模型过多，导入时存在烂面或者未优化面。 解决方法： 使用优化面，选择全部模型面进行优化，或者使用模圣设计模块批量面连接命令，然后去参，正常情况到这一步就可以解决，特殊情况复杂模型优化面后还是会有弹窗，每次选一半…
