打点、钻孔默认按整孔顶部走时，如果想统一从模型顶部或毛坯顶部开始，可把相关顶部选项改为“无”或改用毛坯顶部。

沉头孔、锥度孔可以通过孔自动配置加工，但要把对应孔段、直径范围和加工方式配置清楚。孔段选错时，即使识别出来也可能不能按预期加工。

上孔和下孔被识别成多段孔后，如果只需要其中一段，可进入孔识别结果中删除不需要的下段或上段，并用深度限制重新验证。

孔自动编程可以选择并使用零件自动编程相关刀库。关键是进入孔自动配置或刀库选择界面，选择要共用的刀库并验证刀具匹配。

孔自动编程如果没有稳定底面，深度可能每次不一致。可先启用钻孔底面自动设置毛坯底面，不要同时用关键字识别；识别后也可以在孔选择界面批量指定底面，或直接使用模型深度。

多节孔或多段孔加工时，如果上半截、下半截需要不同加工范围，可在孔相关设置中分别给范围，而不是全部使用同一段深度。

模架加工中需要 N 段打孔或多段孔时，模圣可以按多段孔思路处理，但需要自己按孔段数量配置对应段数。

孔自动编程启用自动上色后，颜色可能按功能逻辑随机分配。如果想按模型中已有孔颜色控制，应使用孔颜色上色，并不要勾选设置孔颜色。

旧视频里加工方式后面有弹出列表，而新版本界面没有时，不一定是安装错误。后续版本可能取消或调整了该入口，加工方式保持固定类型，打开后也不一定允许修改。

孔自动编程想使用指定刀库时，可从旁边设置入口进入配置表，在前面刀库字段中改成目标刀库；同时目标刀库里必须有对应刀具，否则不会生成期望程序。

使用孔颜色区分孔用途时，要注意选择范围。如果把反面孔也一起上色，后续孔自动识别可能把正反面用途混在一起。

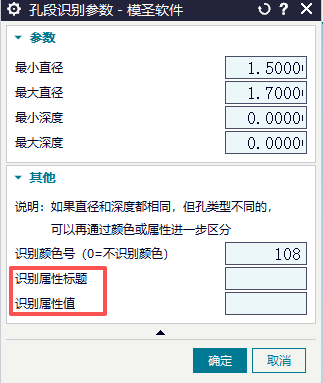

同样直径的孔可能是螺纹底孔、过孔、销孔或精孔，系统无法只凭直径判断用途。需要提前用颜色或属性区分，或按后续工艺手动拆分。

沉头孔或孔加工希望自动选刀时，直接按孔直径指定刀具通常更稳。如果要让系统自动选刀，刀库和选刀范围必须先维护好，否则容易选错刀。

多面加工中侧面孔已经被识别，但没有生成工序时，通常不是识别对象不存在，而是对应孔径、方向或加工范围没有匹配到配置。应补齐孔配置后重新识别。

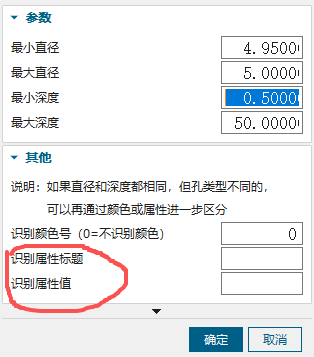

孔自动编程需要指定某一类孔走固定钻头时，可以在孔配置中设置直径范围，例如直径 10 的孔限定为 9.1-10.1，并绑定对应钻孔工艺。
