孔几何体功能的孔区域选择检查
孔特征选不中时，先检查孔面是否是半圆、破面或由其它软件转出的异常面。可先用 NX/UG 自带优化面处理，把半圆或破碎面修成完整孔面；必要时框选整个体一起优化，再摆正体后重新识别。
知识目录
共 39 条内容
孔铣选不上或提示特征已删除时怎么办？
孔特征选不中时，先检查孔面是否是半圆、破面或由其它软件转出的异常面。可先用 NX/UG 自带优化面处理，把半圆或破碎面修成完整孔面；必要时框选整个体一起优化，再摆正体后重新识别。
避让孔可以用选择孔方式自动识别吗？
避让孔或破孔场景可以在孔自动编程的“选择孔”功能中处理，勾选识别破孔并设置最小圆弧角度等过滤条件后，再选择对应孔对象。
孔自动编程识别不到半孔或螺纹孔时怎么处理？
孔自动编程识别不到部分孔时，先检查孔是否为两半面；如果是两半面，需要先优化面再选择孔。螺纹孔不一定必须依赖模型螺纹特征，也可以通过孔径范围配置来识别。 对于型钢、槽钢或反面孔选不中的情况，也可先分割或优化面后再重新选择。
孔自动编程选择孔时为什么看不到 Workpiece？
孔自动编程选择孔界面中如果勾选了“仅 MCS”，几何体列表可能只显示 MCS 相关项，看不到 Workpiece。取消“仅 MCS”后再选择即可。
孔识别显示有数量但确认后没有孔选中，先切换哪里？
孔识别已经显示识别到孔数量，但确认后没有任何孔被选中时，可以先切换到经典工序导航器再试。部分界面状态下，导航器显示方式会影响后续选择和结果查看。
孔自动配置为什么不能期望一次做到百分百？
孔自动编程可以覆盖大部分常见孔，但特殊孔、深度不确定、背面沉头或不规则孔仍需要人工检查，剩余部分适合用页签补充。
打点钻孔想全部从模型顶部打，应该选什么？
打点、钻孔默认按整孔顶部走时，如果想统一从模型顶部或毛坯顶部开始，可把相关顶部选项改为“无”或改用毛坯顶部。

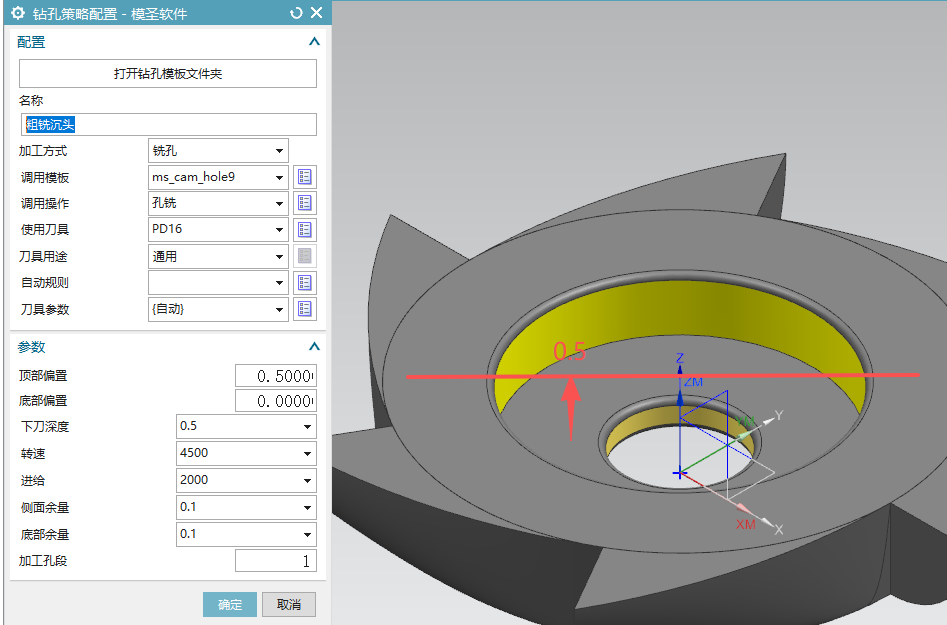

沉头孔或锥度孔能不能自动铣出来？
沉头孔、锥度孔可以通过孔自动配置加工，但要把对应孔段、直径范围和加工方式配置清楚。孔段选错时，即使识别出来也可能不能按预期加工。

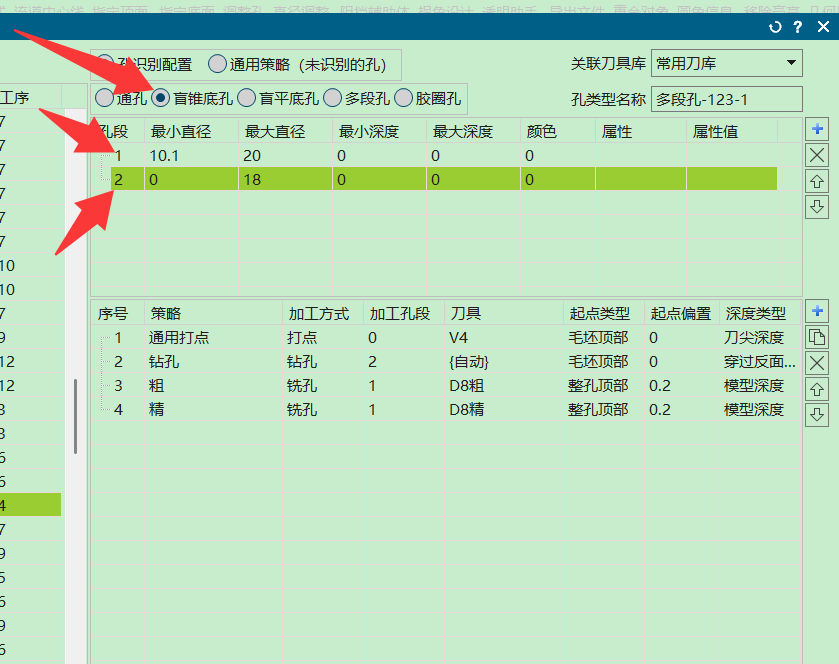

上下多段孔被识别成一个孔时，怎样只保留需要的孔段？
上孔和下孔被识别成多段孔后，如果只需要其中一段，可进入孔识别结果中删除不需要的下段或上段，并用深度限制重新验证。
孔自动编程能不能共用零件自动编程刀库？
孔自动编程可以选择并使用零件自动编程相关刀库。关键是进入孔自动配置或刀库选择界面，选择要共用的刀库并验证刀具匹配。
孔加工深度随机时，优先用模型深度或批量指定底面
孔自动编程如果没有稳定底面，深度可能每次不一致。可先启用钻孔底面自动设置毛坯底面，不要同时用关键字识别；识别后也可以在孔选择界面批量指定底面，或直接使用模型深度。
多段孔上半截和下半截可以分别给加工范围
多节孔或多段孔加工时，如果上半截、下半截需要不同加工范围，可在孔相关设置中分别给范围，而不是全部使用同一段深度。
模架用多段孔时，有几段就需要配置几段
模架加工中需要 N 段打孔或多段孔时，模圣可以按多段孔思路处理，但需要自己按孔段数量配置对应段数。
孔自动上色随机，如何按孔颜色控制？
孔自动编程启用自动上色后，颜色可能按功能逻辑随机分配。如果想按模型中已有孔颜色控制，应使用孔颜色上色，并不要勾选设置孔颜色。
