把相似物料做成自动编程模板时，如果特征识别不够稳定，可用颜色指定加工区域和策略。顶面粗精、凹槽、侧面等能自动识别的区域可少用颜色；容易混淆的区域用颜色指定更稳。

自动编程配置要达到稳定可用，通常需要按实际机床、刀库、材料、加工习惯和命名规则整理。直接照搬已有配置，往往会在刀具、参数、坐标、后处理和程序单输出上出现大量不匹配。

自动编程没有按模板工艺顺序输出时，除了检查模板顺序，还要检查工序关键字是否互相包含或重复。比如一个工序关键字包含另一个工序的字，可能造成匹配顺序异常。

自定义自动编程模板时，不一定要保留已经算好的刀路，但模板里需要有可识别的几何体和工序结构。自动编程读取后会根据当前零件重新计算刀路。

自动编程配置可以借鉴别人模板，但不同产品、刀库、命名、切削量和工艺习惯差异很大。即使拿到现成配置，也要学会按自己的产品修改，否则很容易用不上。

电极自动编程相关配置通常分散在 MosmData、Template\Cam 等目录中。排查电极模块报错或配置丢失时，应先备份，再对比完整包中的电极设置、PRT 模板和下料单模板目录，避免误动其它配置。

零件自动编程更适合作为减轻重复劳动、提高稳定性的辅助工具，不建议只用来追求极限速度；配置好模板和规则后，简单规则件效率会更明显。

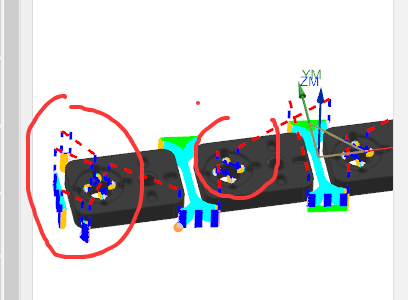

通槽、腰槽这类位置不一定有单独的平面去毛刺入口；平面去毛刺通常按整体处理，需要单独处理时可考虑 2D 倒角或其它倒角策略。

自动编程通常不是单独购买的独立小功能，而是旗舰版能力范围内的功能；已有版本没有该功能时，一般按当前规则升级到旗舰版后使用。

自动编程想按黄线开粗或按既有切削边界计算时，可先做好程序，再用斜坡角等功能辅助计算和优化切削。

模圣切削层不一定提供 UG 自带那种上下拖拉控制箭头；需要调整层位置时，可优先使用上下偏置、范围深度、每刀切削深度等参数。

零件自动编程配置需要边做边验证：先看官方教程和自带模板，从规则零件开始，一项一项补刀库、模板、孔规则和工艺路线。

零件自动编程建议先从规则板类、孔多但结构清晰、多面定轴等零件验证；多面自动编程属于旗舰能力范围时，应先确认授权再评估效率。

自动编程更适合规则、重复、工艺相对固定的零件；复杂工艺、多装夹、多面加工或需要大量人为判断的零件，仍需要人工检查和调整。

自动编电极初始化后想修改电极颜色，可到模圣电极自动编程的系统设置中，找到“电极启用染色”和“颜色配置”相关选项进行调整。
