页签工具-模圣软件

同一个工具栏内，页签配置通常可以复制后按需要修改 WK、坐标或局部参数；但复制后仍要检查命令名、模板路径、坐标继承和刀具继承是否匹配。

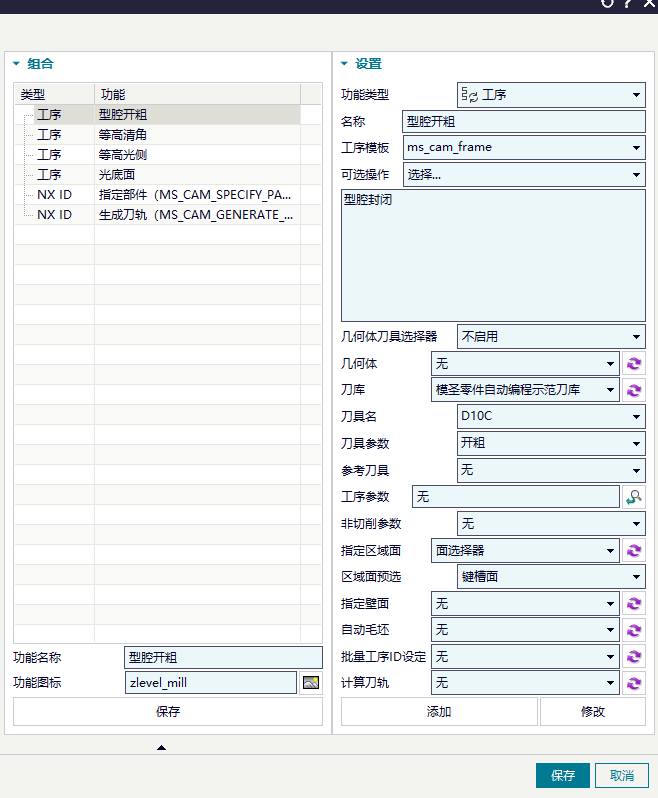

页签配置中，不启用通常表示在配置界面里直接指定对象或参数；启用后，则是在实际使用页签时再让用户选择。适合需要运行时选择对象的场景。

自定义页签按钮没反应时，优先核对按钮命令名称是否与模板里的命令名称一致；每次修改后要点“修改”保存，新建页签后还要重启 NX/UG 让配置重新加载。

斜坡角度里勾选设置到非切削参数仍无效时，可能受不同区域保持相同切深逻辑影响，目前需要手动设置。

斜坡角度用不了时，检查是否勾选了不合适的选项，以及进刀长度是否足够一圈以上。

页签或模板配置文件不建议直接用记事本随意打开修改。部分配置文件有固定格式或编码，直接改容易破坏结构；需要修改时，优先在软件配置界面中操作，或先备份再按格式编辑。

页签组合更适合多个工序共用相同区域、相同选择逻辑的场景；如果开粗、光底、光侧等工序需要不同部件、不同切削区域或不同刀具，应拆开配置或手动分别确认。

页签里添加“确认刀轨/实体模拟”相关按钮时，可以通过命令 ID 管理器查找对应 NX ID；如果是 NX 用户默认设置中的确认刀轨选项，修改后通常需要重启 NX 才会生效。

页签中使用指定刀轴相关 ID 时，如果不用经典导航器会掉操作，可尝试改用单独的指定刀轴功能。经典导航器虽然可能避免掉选，但在高版本中也可能带来取消刀轨无效等问题。

加工助手生成刀轨后，如果点刀轨或重播没反应，可先重新点选对应程序或工序，再执行重播。

组合配置中已经添加了多个操作但只显示少数几个时，检查配置行前面是否带有井号。井号通常表示该行被忽略或注释，删除后才会参与显示和执行。

使用斜坡角相关功能时，如果提示边界曲线边长度似乎为 0，可先把非切削角度调小并保存为模板；同时注意该功能更适合封闭轮廓，开放轮廓可能需要手动处理。

模圣有相关计算功能；如果想加入超级工具条，需要按教程把对应命令添加到工具条。

下刀方式可以通过加工模板的非切削设置来控制，修改后要重新调用或生成刀路验证。

斜坡角功能可设置每刀切削深度、生成刀轨等参数。封闭环更稳定，开放边界也可尝试，但不要一次选太多长度差异很大的边界。
