刻字特征被自动编程识别成其它特征或识别不出来时，可以先用设计里的中心线功能取得文字中心线，再用刻字或曲线加工方式处理。单刀刻字场景尤其适合先检查中心线质量。

自动编程更适合大量重复、规则稳定的场景；页签工具更适合半自动、需要人工干预参数或临时调整的场景。不要盲目追求全自动，复杂件应保留检查和手动调整空间。

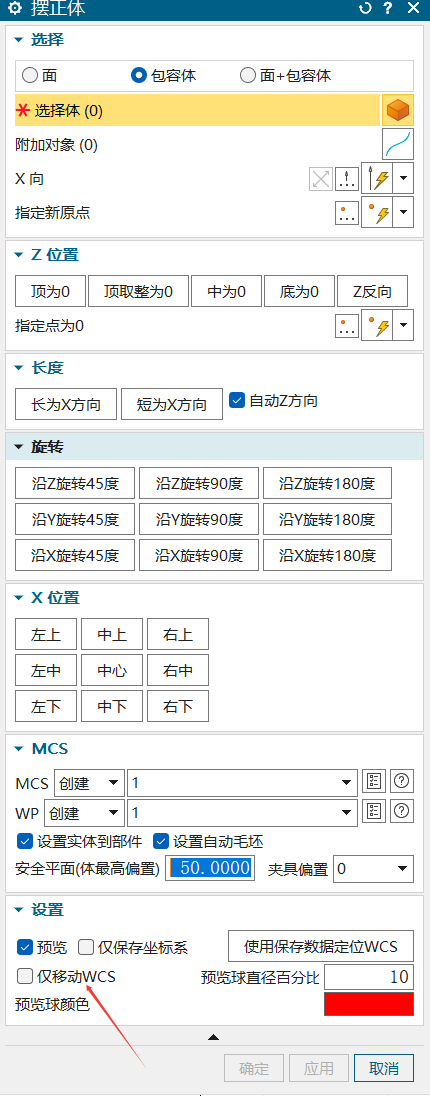

自动编程多面或创建坐标时，如果产品是斜的、有角度的，可检查自动摆正相关选项。需要让软件按实体角度自动摆正时，不要勾选会限制自动摆正的选项。

底壁铣需要自动毛坯厚度时，先勾选自动毛坯厚度；外形轮廓应尽量选明确的平面或边界，不要把相切面一路连选成整片面。

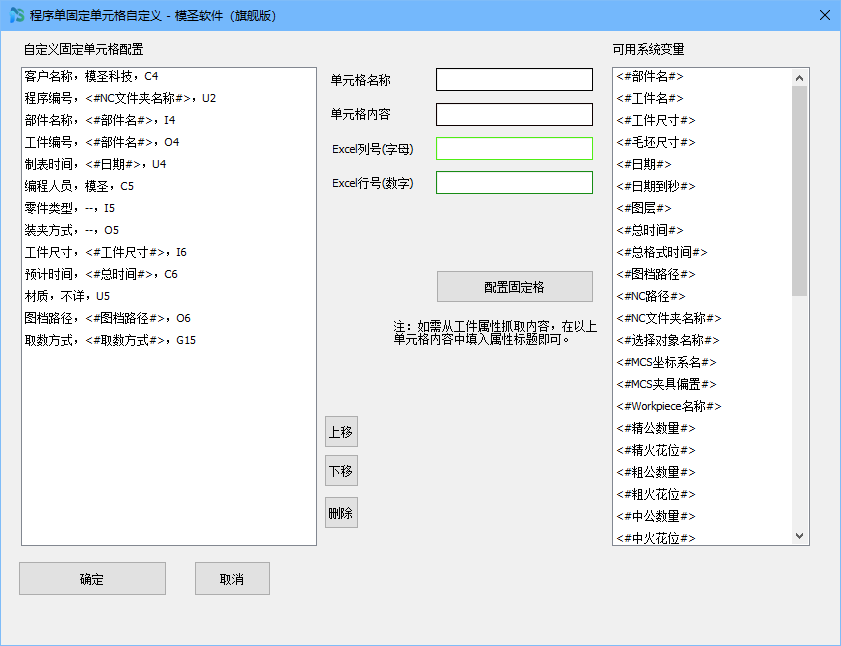

程序单可以自定义固定单元格和列表列项。固定单元格可使用系统变量或固定文字，列表列项可勾选刀具、转速、进给、余量、切深等字段。

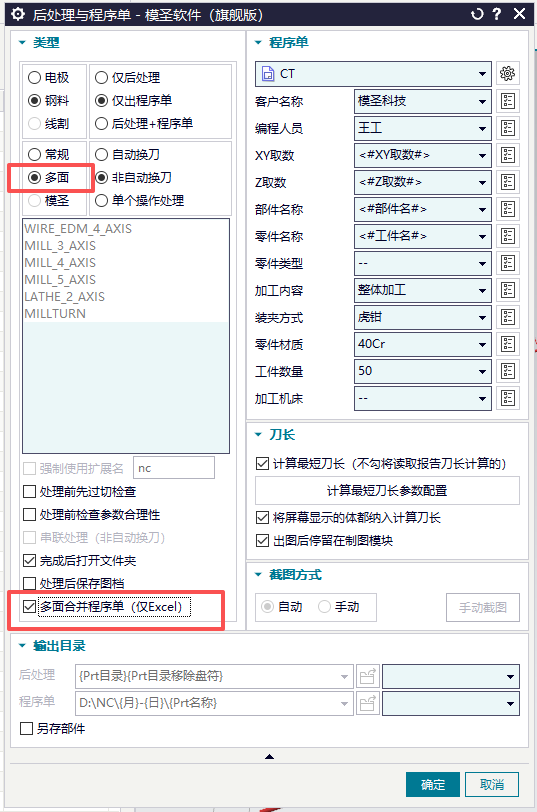

多个装夹、多个面或多个程序组想合并到一张程序单时，要使用支持合并的 Excel 程序单流程。当前“多面合并程序单”选项只适用于 Excel 程序单，不适用于所有出单格式。

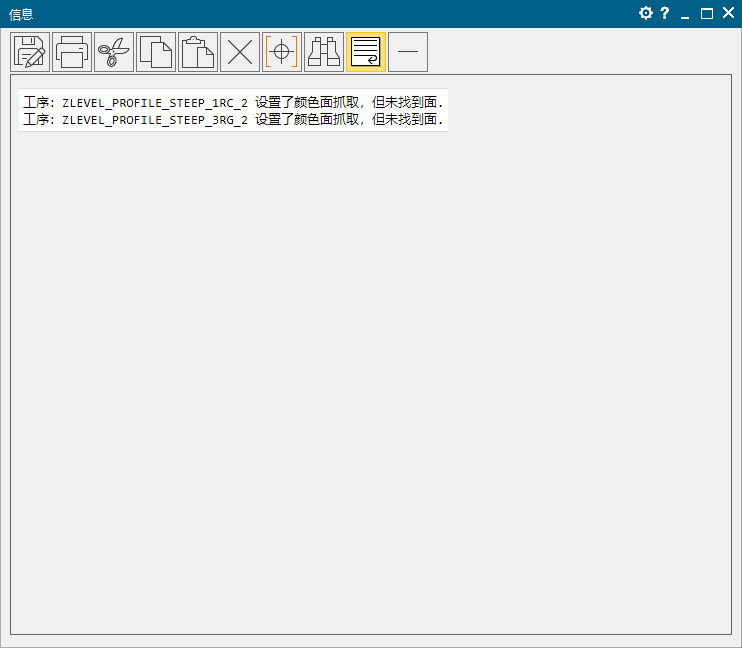

颜色自动编程不能只凭视觉颜色或 RGB 值判断，配置时应使用明确的颜色 ID；RGB 可辅助识别，但实际规则要以颜色 ID 命中为准。

通用自动编程配置不能完全适合所有零件。不同装夹方式、材料、机床刀库容量、加工方向和开粗精加工组合，都可能需要拆分配置或通过余量、特征、颜色、刀具规则区分。

通用自动编程配置处理不了异形面、斜面或曲面时，可把目标面染成配置中指定的颜色，让颜色规则调用对应策略。

配置自动外形编程时，如果想调用平面铣斜线进刀，却实际配置成了底壁铣模板，就不会按平面铣逻辑调用。先确认模板工序类型和配置类型一致。

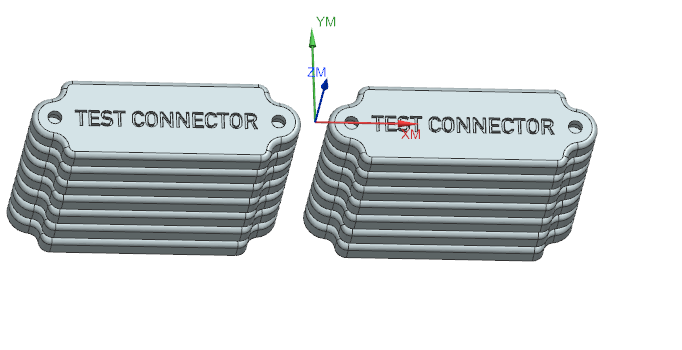

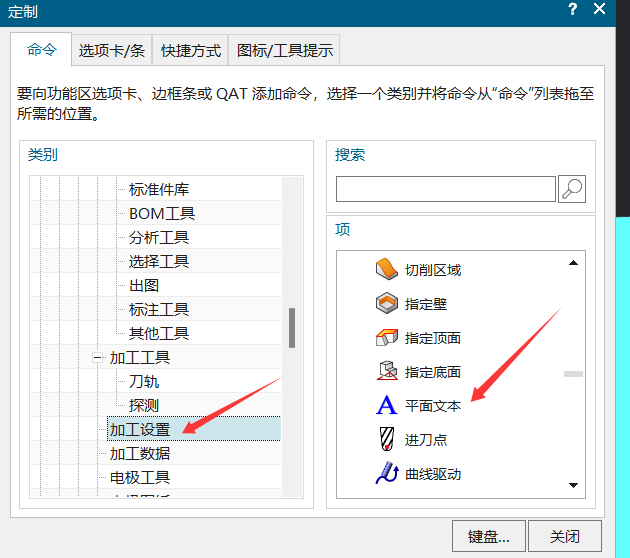

把文字放到工件上加工，常用做法是先用平面文本或文字注释创建文字，再用刻字加工或自动编程中的刻字功能选择文字和底面。选不到字时，优先检查字体、文字位置和视图方向。

自动生成只有几条刀路却多出空程序组，常见原因是做模板时把程序组或文件夹也保存成了模板。加工模板应只保存需要的工序，不要带程序组。

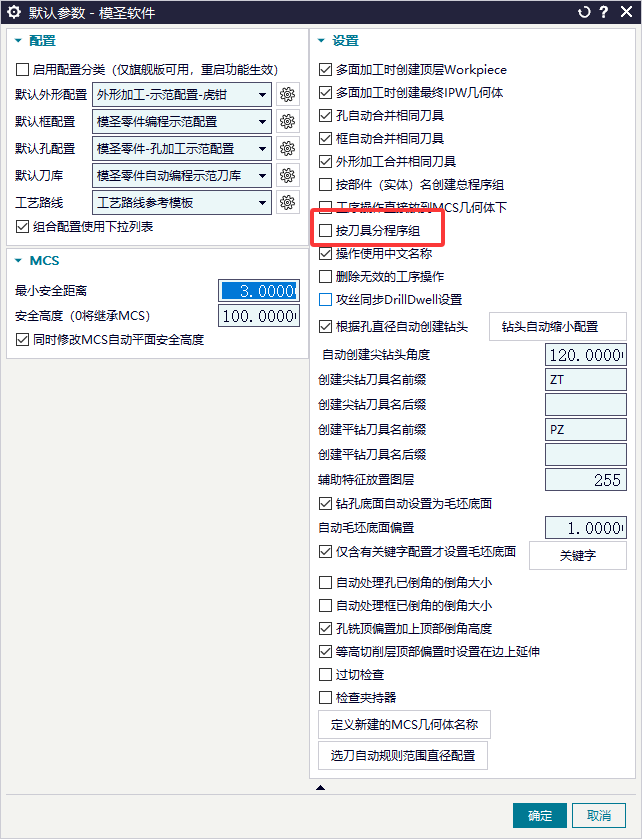

自动编程可以按刀具分组。进入自动编程界面后，在设置里勾选按刀具分组，即可按刀具组织程序组。

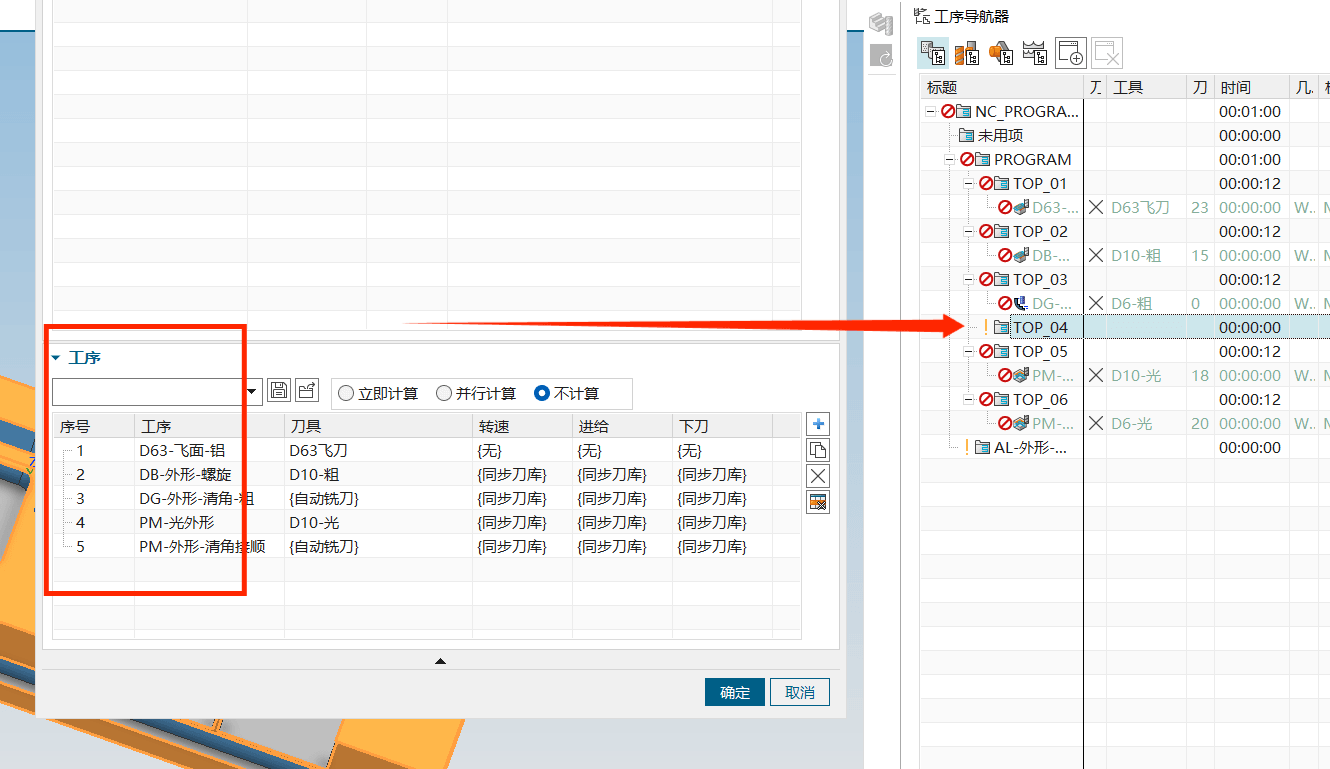

自动编程生成的工序排序可以根据工艺路线调整。通常要结合操作名称、策略顺序或排序配置，让输出顺序符合实际加工路线。

配置文件中如果在有效配置行前面加了井号，该行会被当作注释处理。遇到配置顺序或参数不生效时，要先检查目标行前面是否带有井号。
