零件自动编程-模圣软件

自动编程中，指定刀具通常比完全自动选刀更可控。自动选刀依赖刀库、名称和参数规则，规则不完整时容易选得不理想。

刀具或模板关联后，如果界面中选择了具体参数设置，通常以当前设置为准；选择“无”时，则使用原工序自身的参数。

模板中的刀具可以换成自己的刀具。常用做法是在模板或配置文件中写入自己的刀具名称，让系统按名称调用刀库。

自动编程策略中，面铣偏向顶面加工，底壁铣会同时考虑底面和壁，外形侧面则更适合侧壁或外轮廓加工。选错规则时容易不出程序。

板类、双面加工、规则孔槽较多的自动化零件，更适合通过自动编程配置到较高比例。复杂曲面、特殊工艺和变化很大的散件，半自动方式通常更稳。

底壁铣用于铣外形时，自动毛坯设置要按加工对象选择。铣外形可优先尝试“仅选壁”，铣槽可尝试“仅选底”。

工艺路线不按预期排序时，常见原因是名称或关键字过于复杂。建议把工序关键字拆清楚，必要时单独起行或分开配置。

需要自己选择 2D 线加工时，可以找 2D 线顺铣加工、2D 线顺铣加工清角、2D 通用光侧等线加工相关入口。

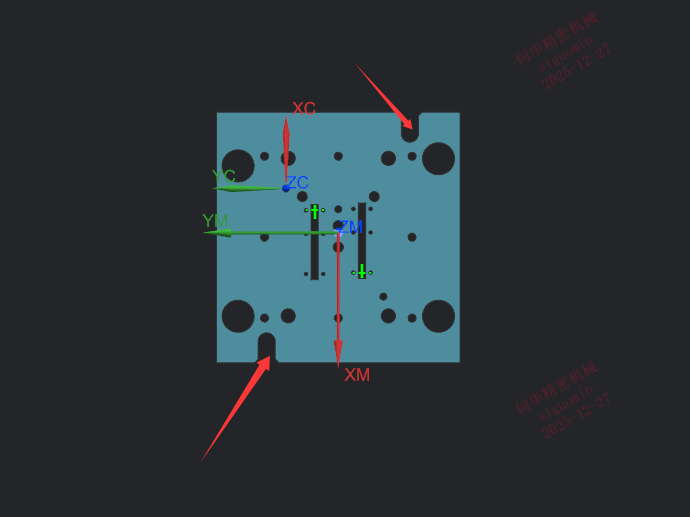

外形局部缺口如果自动识别会抓到整个外形，可以把缺口区域单独着色，再用颜色识别只加工染色区域，减少手动单独选择。

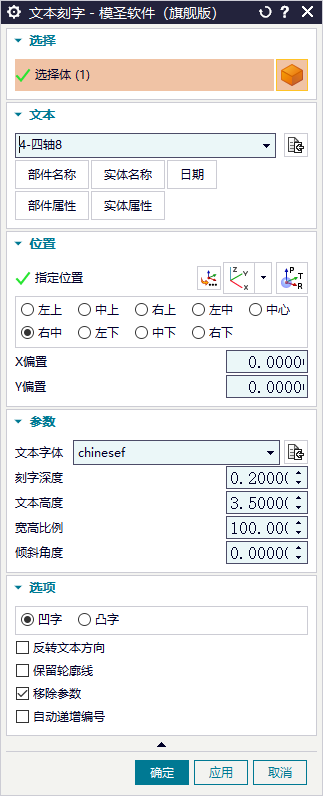

刻字不只限于体的顶面。需要在其它面刻字时，要在面选择器里打开“面上的点”或类似选项，才能选到目标面。

自动分工序到程序组可从程序组相关入口进入，常见路径是程序组、编辑、工艺路线。通过工艺路线控制工序分组和排序。

手动工序不能带出刀库里的转速进给时，要同时检查操作工序名称、刀库参数类型名称，以及加工助手关键字配置。

自动选刀不是只打开自动开关就能稳定出结果，还要定义选刀规则、指定刀库，并确保刀库中的刀具直径和 R 角落在规则范围内。

组合配置界面和表格内容对应不上时，先关闭自动编程界面，再检查表格文件名、后缀、列数和新增行位置，避免 Excel 与软件同时占用文件。

模板界面左侧通常是已经保存好的模板配置，右侧是当前正在配置的内容。右侧改好后没有保存为模板，左侧就不会出现。
