程序单输出排版异常时，修改字体通常可以，但不要随意改变模板布局、字段位置和打印区域。布局被改乱后，即使重新定制也可能继续错位。

零件自动编程中，修改名称、添加模板后，部分版本需要重启 NX 才能重新识别；普通参数配置通常不需要重启。

工艺路线功能主要给零件自动编程使用，用于按自定义加工路线组织自动编程流程，不是单独点开就立即生成普通页面的独立工具。

单个特征生成有清角刀路，但多个特征一起生成后清角刀路消失时，可检查默认设置中是否过滤或关闭了清角无效工序。

外形识别不完整或部分 3D 策略没有选上时，先确认是否已经设置 MCS 坐标；坐标未定可能影响自动识别方向和策略选择。

非切削参数模板应放在 D:\MS_NXTOOLS\MosmData\MsAutoCamMassed\SysSource\NonParamTempls 目录下，放错位置时在参数列表中可能选得到但应用无效。

如果外形、框、孔、刻字等自定义配置每次打开后又恢复默认，可把自己的配置整理成组合，导入组合模板并排到前面，保存设置后重启 NX，再点选一次并生成刀路验证。

槽已经识别出来但没有生成对应刀路时，可检查圆角是否大于参考刀具，导致工序被判定无效并删除。可在默认设置中先关闭“删除无效工序”后重新生成测试。

组合配置不对应、外形配置不生效、选项缺失或每次进入都要重新选择时，要检查配置文件名称、CSV 后缀、组合列表格式，以及默认参数里是否启用了组合配置下拉列表。

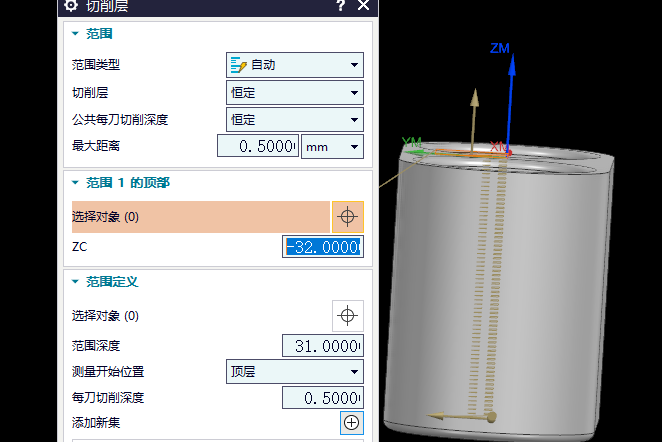

外形或圆弧区域刀路不全时，先检查加工策略是否选错。可参考模板自带策略，尝试外形侧面、等高、清角等现成策略，不要只纠结手动改线。

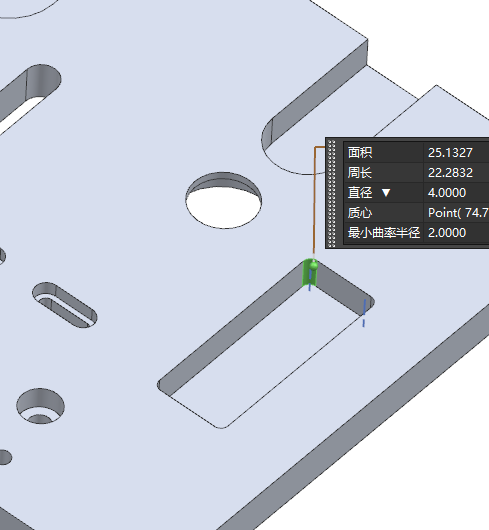

自动编程选刀不能只看 R 角大小，还要结合槽宽、加工阶段和加工要求。要求高时可增加清角精光工序，小刀用于精光或清角，开粗仍建议用更合适的大刀。

自动多面加工时，如果每个工序出现两个毛坯，或包容体毛坯大小不符合预期，应到多面的方位模板里修改相关毛坯大小配置。

学习模圣自动编程前，建议先具备一定 UG 编程基础。自动编程能提高效率，但仍需要理解工序、刀具、刀路、参数和加工逻辑。

如果自动编程结果提示删除无效工序，且不希望每次都弹出该提示，可以在自动编程默认设置中取消“删除无效工序操作”相关选项。

开放槽被识别成凹槽时，通常是槽类型没有配置好或没有识别到正确类型，应在配置中选择凹槽类型相关设置后重新识别。
