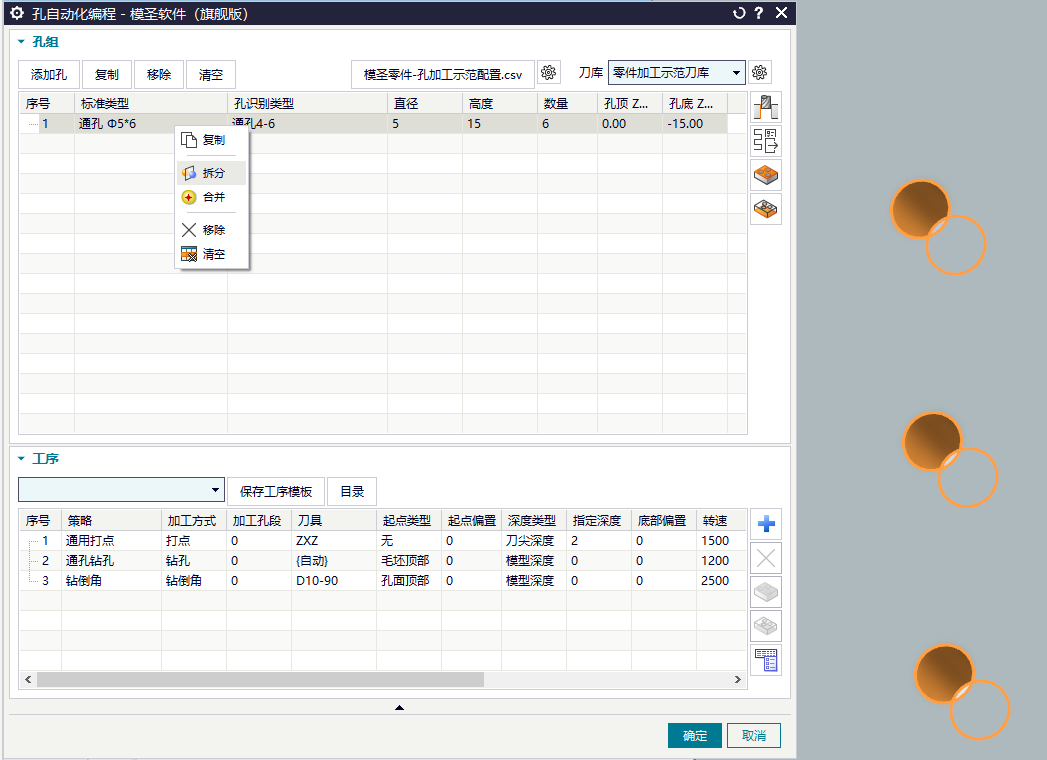

自动编程钻孔想使用 G73 应怎样配置？
自动编程钻孔想输出 G73 时，核心是把对应的 G73 钻孔模板放入可选择的模板配置中，再在钻孔策略里选择该模板。深孔、排屑和冷却风险仍需结合现场工艺确认。
知识目录
共 174 条内容
自动钻孔底壁铣模板设置后不显示怎么办？
自动钻孔中新增或调整底壁铣模板后，如果界面没有立即出现，需要重启 NX/UG 让配置重新加载。
孔自动编程为什么把侧面孔也选上了？
如果孔自动编程把侧面孔也识别进来，常见原因是开启了多轴钻孔。只想识别当前方向孔时，应关闭多轴钻孔或固定识别方向。
通孔识别不出来怎么排查？
通孔识别失败时，先优化面、检查孔类型；如果颜色过滤影响识别，可把色号改为 0。
自动编程清角时不想清圆孔怎么办？
自动编程清角如果把圆孔也作为清角对象，可检查是否有忽略孔相关设置，避免圆孔被误处理。

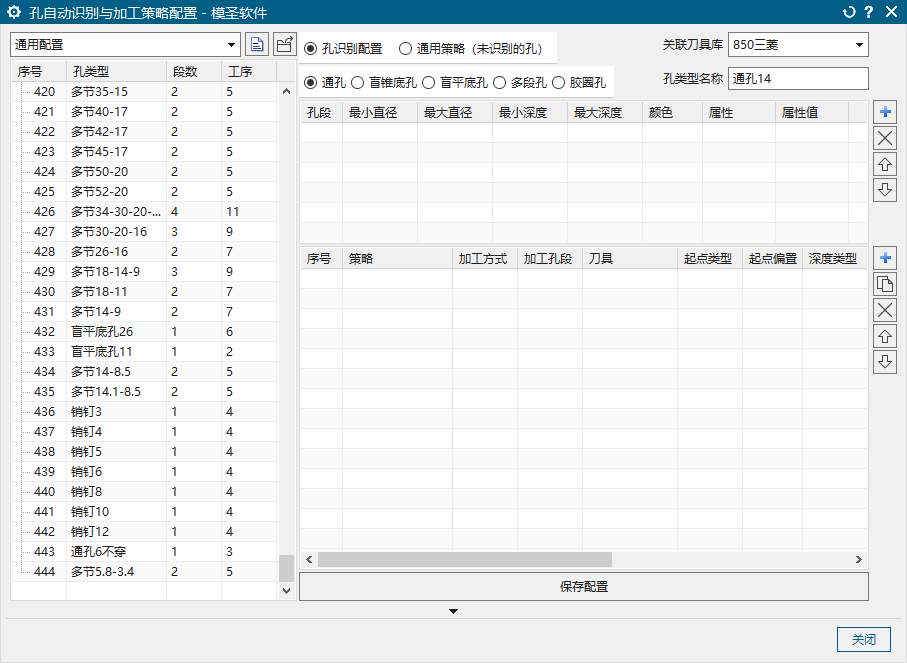

自动孔编程模板能删除后重新配置吗？
自动孔编程里的模板主要用于参考和快速调用，不习惯默认模板时可以自己重新做模板。
配置文件里改了孔颜色为什么不生效？
自动孔编程后精孔颜色被改回去时，优先检查自动孔配置中是否启用了按规则重新写颜色、孔颜色或识别颜色相关选项。若已经提前手动改色，不希望生成时覆盖，就应取消会重写颜色的选项。

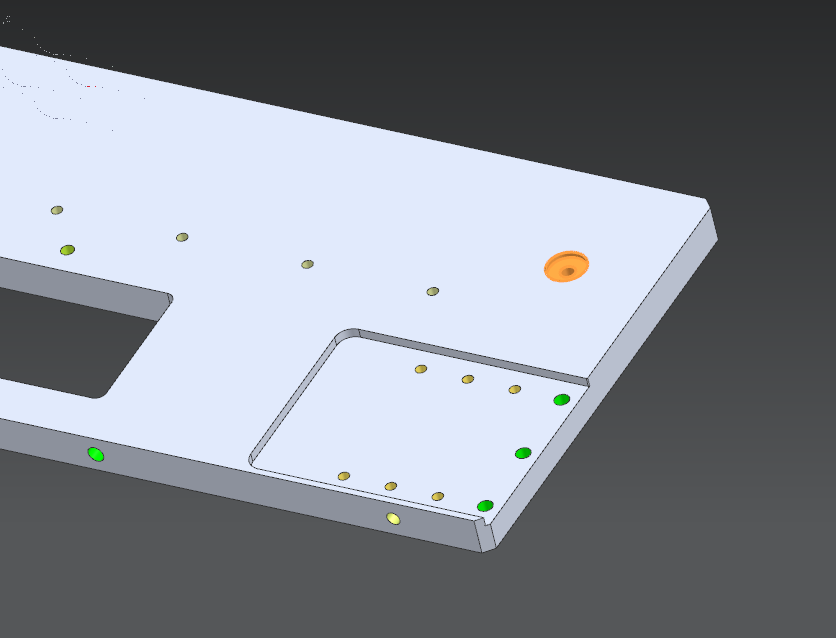

自动出图只想核对孔尺寸时，也可以用孔颜色辅助检查
自动出图能否自动标注孔尺寸之外，孔颜色也可以作为核对方式：按孔径或孔类型给孔上色后，可快速检查孔是否被识别和分类。
精孔是否可以用平面铣，要看精度要求
精孔加工要求高时优先用铰刀或镗刀；要求不高时，可以尝试平面铣或孔铣方式。但自动编程配置里可能默认只能走孔铣，需要按模板单独处理。
凸台铣或外螺纹想指定切削面，可以怎样更快选择？
凸台铣、外螺纹等操作如果难以直接指定某个面，可先用颜色区分目标面，再通过颜色规则或颜色选择辅助指定切削区域。
多面自动编程孔策略显示不全时先检查进入界面时选的配置
多面自动编程时，单面能看到完整孔策略，多面却只显示少量策略，常见原因是进入自动编程界面时选择的配置不对。
U 形孔识别不到时先判断是不是封闭槽或腰槽
看起来像 U 形孔的结构，实际可能属于封闭槽、腰槽或其它槽类特征，不能只按 U 孔逻辑识别。
侧面孔打点或钻孔 Z 轴异常时，检查坐标系里的安全平面
多面自动编程中正反面正常，侧面打点或钻孔 Z 轴异常，常见原因是坐标里的安全平面设置不对。进入对应加工坐标系，调整安全平面后重新生成。
钻孔按模型深度但只打一点点时，检查模板底面和盲孔余量
钻孔设置按模型深度却只打一点点，可检查模板底面和盲孔余量。底面来源不对或盲孔余量设置不合适时，会导致实际下钻深度不足。

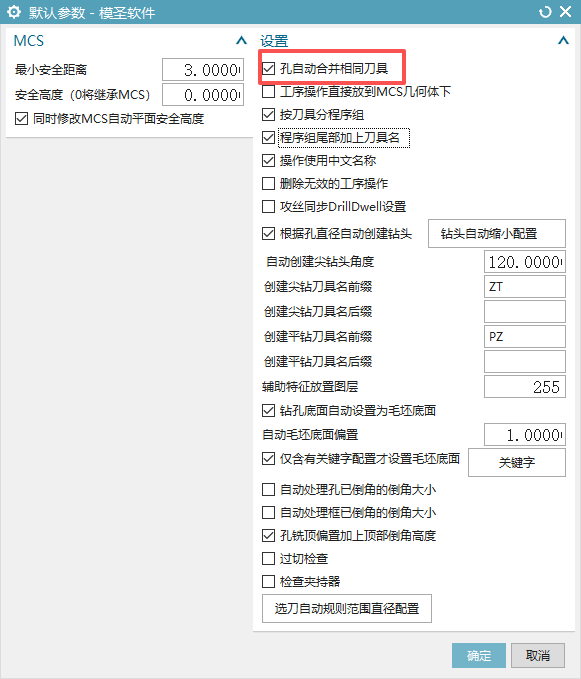

钻孔策略下刀高度与模板不一致时，先找安全平面设置
钻孔策略生成后表面高度、安全高度与模板值不同，常见原因是安全平面或父级继承覆盖了模板参数。
