NX 基础操作

NX 基础操作2026-07-14

模型比较选择“不同位置”时为什么会重叠？

模型比较选择不同位置后，如果仍出现重叠，通常是比较机制按当前模型关系临时显示。比较解除后会恢复，不影响原始编程约束。

NX 基础操作2026-07-14

高版本 NX 中加工导航器选择异常怎么办？

页签中使用指定刀轴相关 ID 时，如果不用经典导航器会掉操作，可尝试改用单独的指定刀轴功能。经典导航器虽然可能避免掉选，但在高版本中也可能带来取消刀轨无效等问题。

NX 基础操作2026-07-14

NX 高版本启动时的发现中心怎么关闭？

可通过环境变量关闭 NX 发现中心自动弹出：变量名设为 UGII_DISCOVERY_CENTER_PAGE，变量值设为 NO_AUTO_DISPLAY。

NX 基础操作2026-07-14

文字注释或单线字输入文字后没有反应怎么办？

点击文字注释、单线字，或在尺寸标注后继续打开文字注释时，如果弹出读文件失败，优先按配置文件缺失或读取异常处理；可从当前版本完整包搜索同名文件并替换回安装目录。

NX 基础操作2026-07-14

刀具平时半透明，突然变成不透明怎么办？

刀具显示突然从半透明变成不透明时，先检查首选项里的半透明显示开关，通常是对应选项被关闭了。

NX 基础操作2026-07-13

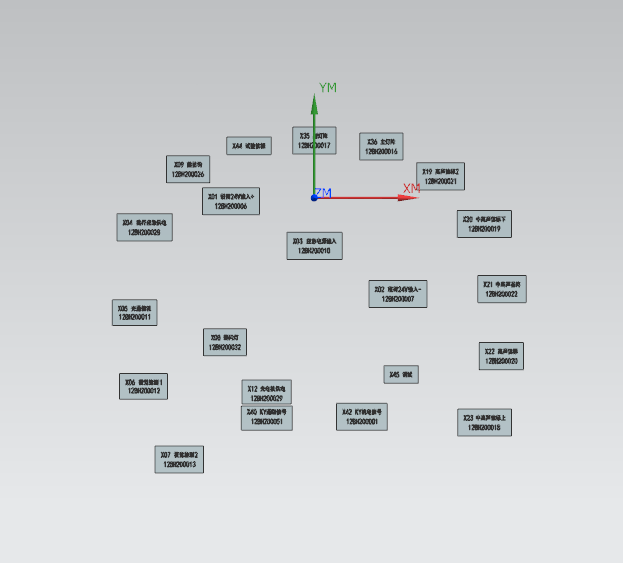

NX 坐标三轴挡住透明助手怎么处理？

NX 视图三重轴挡住透明助手时，可在可视化首选项中隐藏或调整位置。

NX 基础操作2026-07-13

NX2312 没有经典导航器选项怎么办？

NX2312 中没有经典导航器时，通常需要先安装经典导航器补丁，再在用户默认设置里启用传统工序导航器；修改后建议重启 NX。

NX 基础操作2026-07-13

NX 制图字体或线条太粗怎么改细？

NX 制图里字体或线条显示太粗时，可到用户默认设置的制图/打印相关线宽设置里调整比例因子和各级线宽。

NX 基础操作2026-07-13

NX 背景颜色在哪里设置？

NX 背景颜色可以在“首选项-场景”里设置。也可以用CAP工具箱设置。

NX 基础操作2026-07-13

UG单线字体怎么找和安装？

UG刻字需要单线效果时，可寻找单线字体并解压到UG字体库，再在文本命令中选择对应字体。

NX 基础操作2026-07-10

UG2306 图纸打印比例因子在哪里设置？

UG/NX 2306 中图纸打印比例因子相关设置可到“首选项 > 制图 > 线宽”里查找和调整。

NX 基础操作2026-07-09

NX 中镜像实体与镜像曲线可使用不同命令入口

实体镜像通常可在建模环境中使用镜像几何体；曲线、点或其他对象也可以通过变换命令完成镜像。在加工环境下处理辅助曲线时，优先确认当前命令支持的对象类型。

NX 基础操作2026-07-09

设置毛坯后一直显示时，可用图层或隐藏命令控制显示

毛坯设置后如果一直显示、影响选面选线选体，可以把毛坯放入单独图层并关闭显示，也可以用隐藏命令处理。模板中也可以提前设置毛坯隐藏，减少后续操作干扰。

NX 基础操作2026-07-09

点击程序组自动展开很多内容时，可先执行清理命令

在 NX 加工环境中，如果点击程序组后自动展开大量内容，影响查看和操作，可以先执行清理命令，再重新点击程序组。清理后程序树通常会恢复更容易管理的显示状态。

NX 基础操作2026-07-09

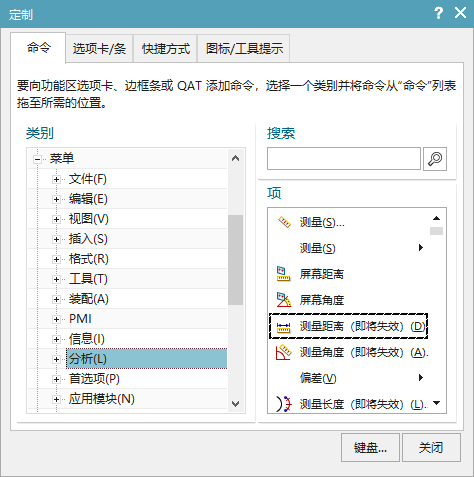

NX 工具栏快捷按钮要显示文字，可在定制里改为图标和文本

自定义快捷按钮只显示图标时，可按 Ctrl+1 进入定制，找到对应按钮后右键，选择图标和文本，让按钮同时显示文字。
