打点可以做成通用模板，但不是所有孔只靠一个孔段范围就能完全覆盖。通孔、盲孔、多段孔等孔类型仍要按孔配置匹配打点模板；配置好一个打点后可保存为模板，后续选择会更快。

自动编程生成的刀具号或刀具与刀库不一致时，不要只看刀库文件数量。还要检查当前自动编程模板里是否自带刀具、模板是否绑定了正确刀库，以及是否误用了旧模板。

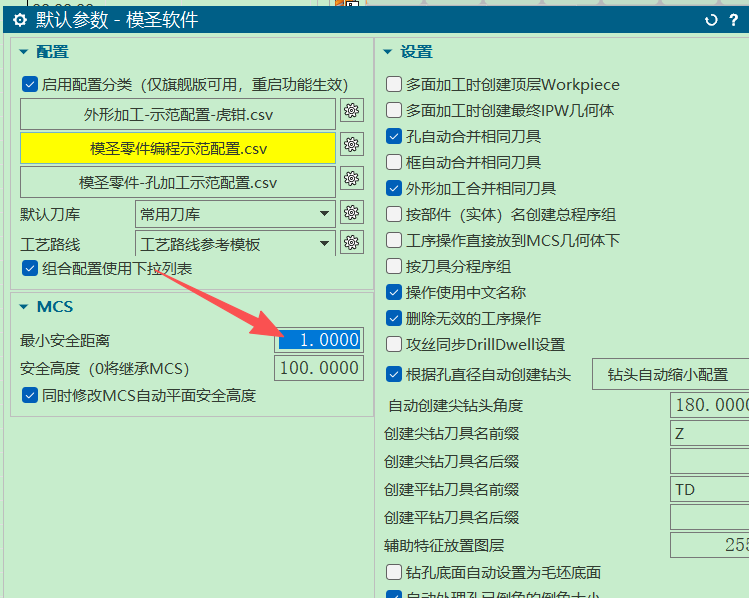

多轴安全高度只有 Z 轴生效时，先检查默认参数里的安全高度、自动平面和指定平面设置。不同面或不同刀轴方向下，自动平面不一定适合，需要切换“指定/自动”等选项验证。

程序或页签想按不同坐标继承时，要先指定页签几何体或对应几何命令，并确保前面已有可继承的操作。没有前置操作时，系统无法判断要继承哪个坐标。

同一个孔、沉头孔或复合特征如果把铣和钻完全分开配置，自动识别时可能只命中其中一类。可以把同一特征相关的铣、钻策略合到同一特征链路中，再测试识别是否完整。

破孔、避空孔或 270 度孔这类不完整孔，在普通自动编程入口中可能没有对应选择能力；当前链路明确提到只有孔自动里有相关孔编辑或重选能力。

孔颜色配置中如果只想让 D4 等指定直径变色，要检查直径条件前是否有 # 等注释或禁用标记。没有匹配到明确配置时，系统可能按默认颜色顺序分配，第一个颜色就可能是红色。

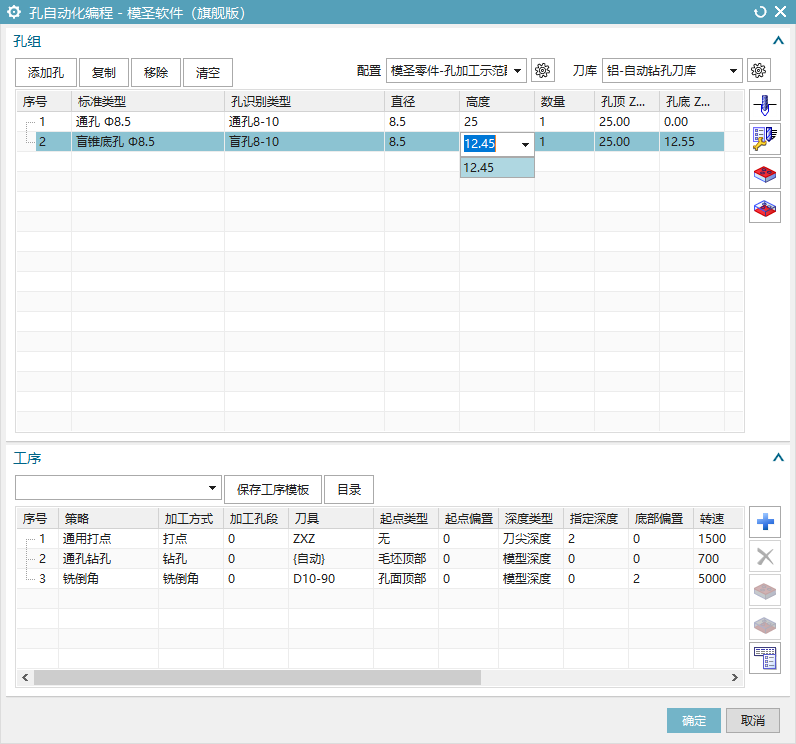

同直径孔如果底部形状不同，需要在孔自动编程配置里区分锥底孔和平底孔，并分别匹配加工方式或刀具。

5mm 精孔不识别时，直径范围不要写得过死。可把最小直径和最大直径设成合理区间，并把精孔规则放到更靠前的位置；相近孔仍混淆时，再用深度差异区分。

默认配置里有刀路合并选项，关闭后会影响同类刀路整体合并；如果只想某几条精孔刀路不合并，可考虑用不同刀具名名或复制刀具区分。

孔自动编程中选孔、选体都选不上时，可先排查坐标方向、Z 方向、孔是否为半圆、直径过滤条件，以及模型面是否需要优化。

孔自动生成后刀路只在表面点一下，可能与钻头直径、孔识别尺寸或刀尖深度有关。可检查刀尖深度，必要时修正孔尺寸或把孔适当修大后再识别。

如果目标是自动找孔、按孔径选择钻头并生成孔加工，优先使用孔自动编程。页签更适合半自动调用模板，孔识别和自动选刀这类工作交给孔自动更合适。

一批孔里只想把 D5 孔设置为 D5 光孔或 M6 螺纹孔，目前没有简单的一键属性修改命令时，可先用颜色区分不同孔型，再让孔自动编程按颜色或孔型配置识别。

孔自动编程配置时，孔径范围用于决定调用哪类刀具和模板，孔段规则用于判断沉头、台阶孔、多段孔等结构。两者不要混在一起理解。
